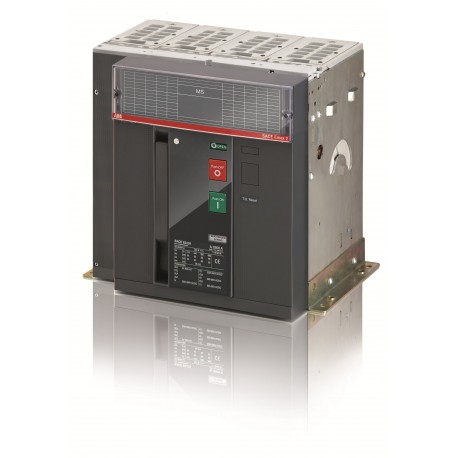

1SDA073451R1 ABB E2.2N / MS 2000 4p F HR
1SDA073451R1
ABB
E2.2N / MS 2000 4p F HR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZBNT00B00000000000XX |
| EAN | 8015644773014 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 366 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 53 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 58 kg |
| EAN imballo livello 1 | 8015644773014 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0123 |
| Dati tecnici | |
| Capacità di connessione | 1800 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 212 W |
| Corrente nominale (In) | 2000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Corrente nominale ininterrotta (Iu) | 2000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2N/MS 2000 4p F HR - ABB - E2.2N/MS2000 - 1SDA073451R1 | 88 Kbytes |
|
| E2.2N/MS2000 1SDA073451R1 ABB E2.2N / MS 2000 4p F HR | 64 Kbytes |
|
