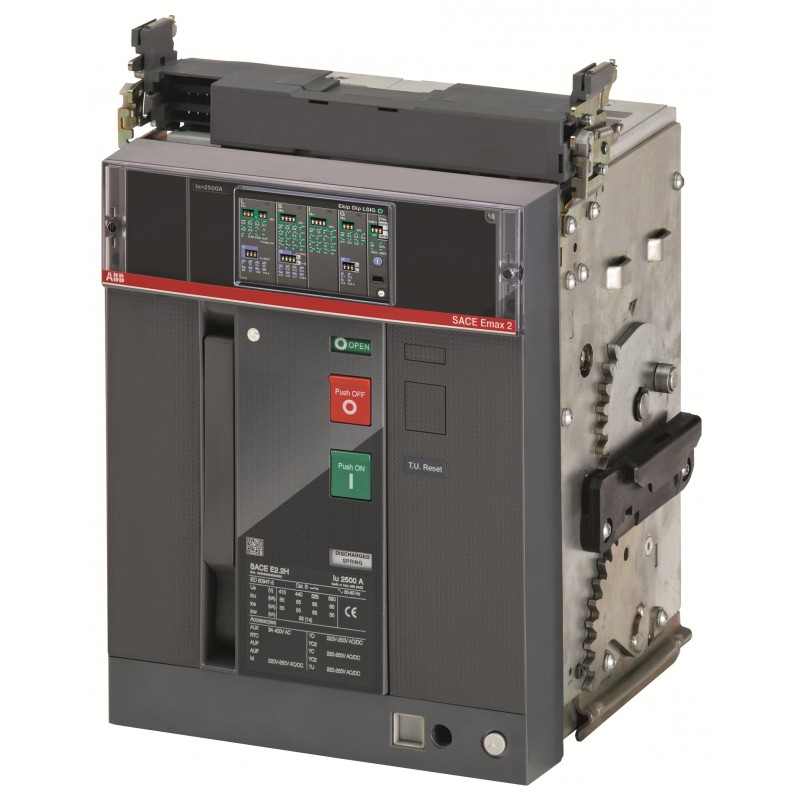

1SDA072271R1 ABB E2.2N 1000 Ekip Dip LI 3p WMP
1SDA072271R1
ABB
E2.2N 1000 Ekip Dip LI 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italia (IT) |
| SCIP semplificato | 7883d40c-2165-40e5-9ef4-c2c916e29775 Ungheria (HU) |
| 5d7134df-a956-4c11-befa-c348f09cf54a Paesi Bassi (Olanda) (NL) | |
| 5439bba6-5942-43d2-95d4-f53f958ee2e2 Finlandia (FI) | |
| 15b78aec-dc99-404a-a007-c6e78fff3eea Repubblica Ceca (CZ) | |
| 87b94d02-eb09-47ba-8ca6-dfcf9132791a Croazia (HR) | |
| 291193c4-1e90-4ced-89c9-e2aee0f7b77b Ungheria (HU) | |
| 824e5f2a-71d6-4138-a59f-ba91e80b6390 Belgio (BE) | |
| ef086a94-fc71-45a6-b90a-ff8141d67274 Spagna (ES) | |
| 7c57aeff-5013-4bfc-a43a-7bc71e1ca89f Francia (FR) | |
| 0fdfd8e2-0836-435d-aada-b0c812bf8a38 Portogallo (PT) | |
| 8c17d3bb-1d5d-4bdf-a686-e40ad8fbc205 Francia (FR) | |
| 9a470eea-ab37-4361-910e-8560e6be92ba Germania (DE) | |
| d1e02665-8438-4d85-ba49-f4dc516b6937 Svezia (SE) | |
| 8cdebf87-aa8b-4045-a748-f994a9afa0b9 Germania (DE) | |
| d5ae2084-861f-4c15-96c0-5e6c9c6be5a5 Estonia (EE) | |
| 08a1a34a-3abe-48bb-b904-7b58e64baf0f Grecia (GR) | |
| abcac033-afd3-46d1-8d6c-673731c90730 Bulgaria (BG) | |
| df8d4a52-b75f-4037-8c46-5f459b17c479 Polania (PL) | |
| c149aa3d-4556-4267-8032-65dc59793059 Svezia (SE) | |
| 841f0148-96b0-43cc-9a22-0e19f451f9c2 Germania (DE) | |
| 7f2212d3-48da-4c5d-a0b9-43e5b02032b3 Danimarca (DK) | |
| a4bfd1cb-2a9e-412a-8aa6-62277e69c3c0 Germania (DE) | |
| 47866422-ecfc-4ad4-85ec-de6d46e8c8c1 Norvegia (NO) | |
| cc8ffe4c-3a3a-4c67-a796-4d2306050c04 Belgio (BE) | |
| 3e14d416-53b1-4750-bb62-5d6251864139 Polania (PL) | |
| 421274d8-99d5-48e1-9d4a-4895aca856ea Germania (DE) | |
| 8d6fc85c-7665-4e5c-b672-06a84c4c891d Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z2NQEGAA000A000000XX |
| EAN | 8015644761219 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 317 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 48 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 53 kg |
| EAN imballo livello 1 | 8015644761219 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0431 |
| Dati tecnici | |
| Capacità di connessione | 600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 113 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 66 kA |
| (230 V AC) 66 kA | |
| (380 V AC) 66 kA | |
| (400 V AC) 66 kA | |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 66 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2N 1000 Ekip Dip LI 3p WMP - ABB - E2.2N1000 - 1SDA072271R1 | 94 Kbytes |
|
| E2.2N1000 1SDA072271R1 ABB E2.2N 1000 Ekip Dip LI 3p WMP | 66 Kbytes |
|
