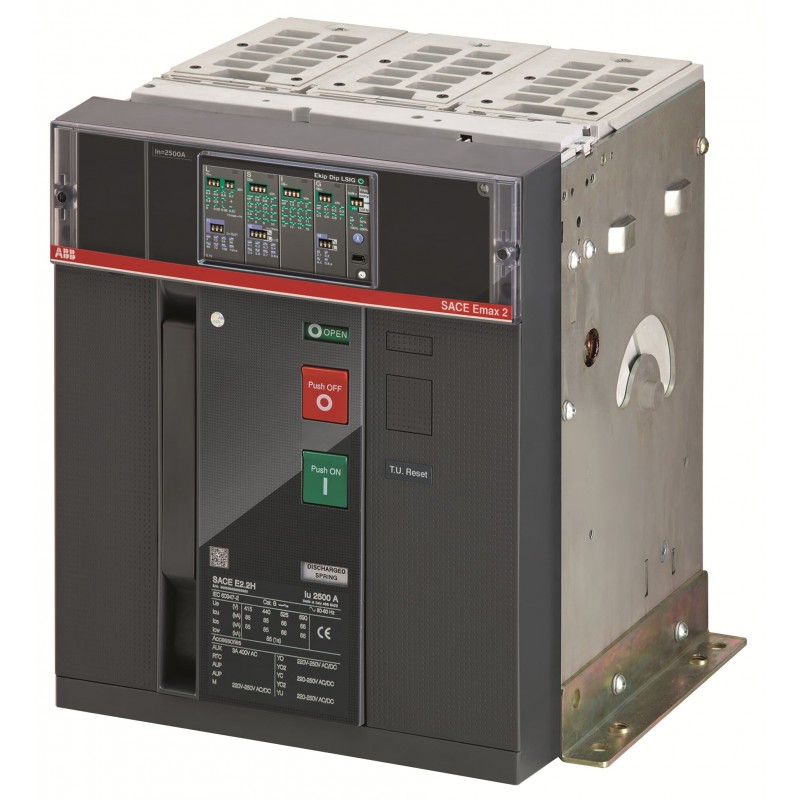

1SDA070912R1 ABB E2.2H 800 Ekip LSI Dip 3p F HR
1SDA070912R1
ABB
E2.2H 800 Ekip LSI Dip 3p F HR
E2.2H 800 Ekip Dip LSI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 27884619-f70d-4f9b-895b-78d4a8656e88 Italia (IT) |
| SCIP semplificato | 801dd0bd-5c8f-4e3a-8807-cc77c59142c3 Germania (DE) |
| f4451f04-ca30-497a-809d-0b47dc81fead Ungheria (HU) | |
| afa2f21e-d149-4a2b-9f9e-2d0ae280ed24 Francia (FR) | |
| 31bc8fd1-33b5-446f-a7d8-f21a97ed1cb2 Spagna (ES) | |
| 732d9c57-5d54-4d39-a750-51ffdd5195e0 Belgio (BE) | |
| f8f0a3c3-453d-4eef-9d86-bc543b3a6fc9 Bulgaria (BG) | |
| 8c727513-a9ae-4e25-bfdf-4b249146d45d Croazia (HR) | |
| 5d4296dd-349e-4950-9cfd-95c216928b3f Germania (DE) | |
| 6924751d-72ca-4f91-8aeb-10ba67c9240a Estonia (EE) | |
| e9706ff3-2b17-472f-af0b-c0d25e2e0b73 Germania (DE) | |
| 38856696-55c3-46af-8ddc-5c8a7ab0c956 Grecia (GR) | |
| 51a5b9a9-b60f-4411-8d2b-95144d0ebe71 Paesi Bassi (Olanda) (NL) | |
| c372523e-1be8-4b6b-aad0-8ef7b047da87 Francia (FR) | |
| 32ec3b6c-c237-446f-a298-9e0827da652a Finlandia (FI) | |
| a53814ab-e519-4207-ae73-b57245a8af03 Svezia (SE) | |
| cce79621-8991-42f4-a764-81008fbc7f76 Belgio (BE) | |
| 62abdda5-501c-4622-a2b4-4deaa8167ba9 Danimarca (DK) | |
| 8a2f5c9a-d936-43ab-a1d5-80f6cbdafc8c Germania (DE) | |
| 7ea56449-5be7-4443-94a2-578ef05ae5c8 Germania (DE) | |
| af1bf5a4-6dab-478a-9639-248da85bb1b6 Norvegia (NO) | |
| 14ed5481-826f-4a47-b5a9-f0c7c4658e81 Polania (PL) | |
| 38dd4feb-759d-4294-b384-59f442418a5a Polania (PL) | |
| efceb5f4-0a47-470c-8949-c89e77ac6d69 Ungheria (HU) | |
| 4bc8c650-6e4f-416f-994b-f14a5e3b163f Repubblica Ceca (CZ) | |
| d1a103aa-821c-4826-b19d-79fb7fae9efe Polania (PL) | |
| e416e307-5d04-43b3-a670-98f493cab97b Portogallo (PT) | |
| 8a45a2bd-24fe-4c92-971a-2f32baace96c Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z2HPEFBB000A000000XX |
| EAN | 8015644747626 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 276 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 41 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 46 kg |
| EAN imballo livello 1 | 8015644747626 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0083 |
| Dati tecnici | |
| Capacità di connessione | 600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 34 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 800 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 320.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 480.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1200.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2H 800 Ekip Dip LSI 3p F HR - ABB - E2.2H800 - 1SDA070912R1 | 89 Kbytes |
|
| E2.2H800 1SDA070912R1 ABB E2.2H 800 Ekip LSI Dip 3p F HR | 66 Kbytes |
|
