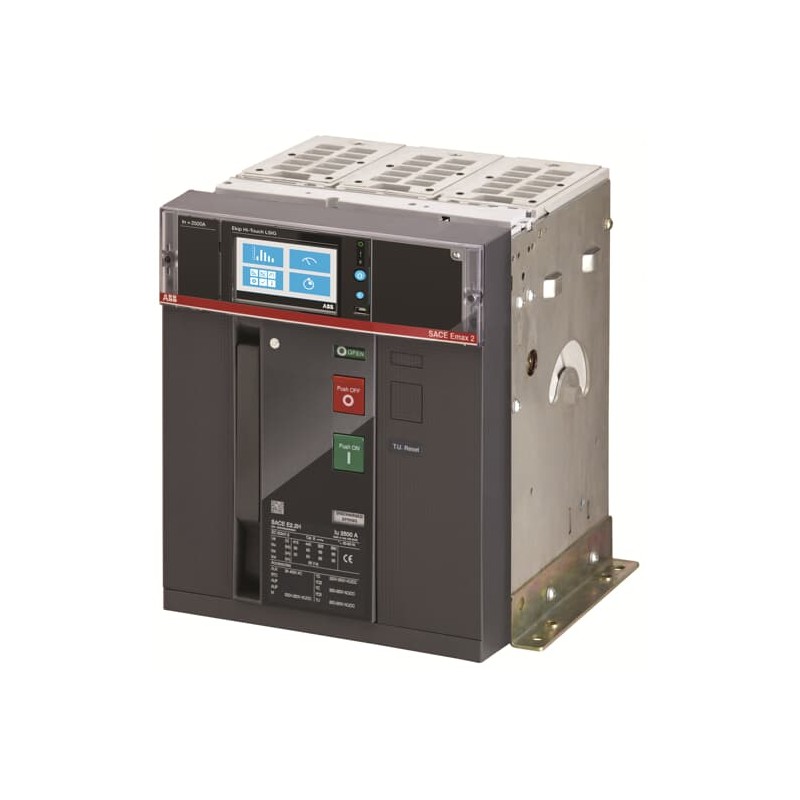

1SDA071016R1 ABB E2.2H 1600 Ekip LSIG tocco 3p F HR
1SDA071016R1
ABB
E2.2H 1600 Ekip LSIG tocco 3p F HR
E2.2H 1600 Ekip Touch LSIG 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 9e5cbd43-8fb6-48e1-87cd-5dc8217a7ed5 Italia (IT) |
| SCIP semplificato | 40f135ac-e0dc-455a-9d19-abe2c66f251d Germania (DE) |
| cbbf5660-8aec-4f9d-bd93-65424b50f482 Repubblica Ceca (CZ) | |
| 5eec0a7b-1b8a-4597-b0d2-f2f478a84612 Polania (PL) | |
| 3a621390-ded4-4f1c-841c-6e0288708bcc Polania (PL) | |
| a12322e9-7240-4516-b932-a048a617ecc2 Svezia (SE) | |
| 20d143b6-24c8-42de-80c2-9e119a9ec66e Portogallo (PT) | |
| 96e160e5-08d1-40c6-bf96-287f4cafbf53 Germania (DE) | |
| 08d5b93e-6d01-4b99-af21-b3acb89fa4bc Germania (DE) | |
| 26f21a60-8d6d-45e1-9f33-36bf27343e50 Estonia (EE) | |
| ac293c58-794e-49c0-a775-f5cabffe41cc Svezia (SE) | |
| b2d4066f-3e86-44c0-9c78-7bb72a5fca8a Paesi Bassi (Olanda) (NL) | |
| 62a6762e-af58-4cdc-9377-b109d5eac976 Finlandia (FI) | |
| 501536a2-042a-4cf6-8e86-9270988b32f1 Francia (FR) | |
| 66ec730b-6b23-4d90-8a49-c8c2e67b476d Germania (DE) | |
| b334c2f4-86b9-4b81-8fa5-07ef5e9d3dba Danimarca (DK) | |
| a74f6877-11ff-4720-b29b-804dc13107c6 Germania (DE) | |
| 7ab8f0c3-a583-45a0-96b7-5f64e1e73fb9 Bulgaria (BG) | |
| 32f24a6a-f419-4096-afa2-2962fe43c208 Ungheria (HU) | |
| cecbb30a-74df-4350-93a1-5251a8bdc2ba Polania (PL) | |
| 15f57b43-b133-48b3-b251-ea357c32226e Norvegia (NO) | |
| 5796e567-fb2a-414a-b8f9-62cf125d3722 Ungheria (HU) | |
| 52512f79-1ac0-4d65-86f7-0b1528842155 Spagna (ES) | |
| c9527207-a4d6-47f6-9f5e-a1d4c2336fd8 Belgio (BE) | |
| f3512ede-9632-4c68-b8e0-78a46ff7d740 Francia (FR) | |
| 05a9b3a8-84be-45bd-8415-3186be21907c Croazia (HR) | |
| 2a7c92c7-d771-49db-b7e9-9ee7bb2b00b6 Belgio (BE) | |
| 37889732-ab93-4f52-acf0-ce7977b39cab Grecia (GR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z2HSEJBF000A000000XX |
| EAN | 8015644748661 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 276 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 41 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 46 kg |
| EAN imballo livello 1 | 8015644748661 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0083 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 136 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M12 |
| Sgancio | Ekip Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1600 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 16000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2400.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2H 1600 Ekip Touch LSIG 3p F HR - ABB - E2.2H1600 - 1SDA071016R1 | 89 Kbytes |
|
| E2.2H1600 1SDA071016R1 ABB E2.2H 1600 Ekip LSIG tocco 3p F HR | 66 Kbytes |
|
