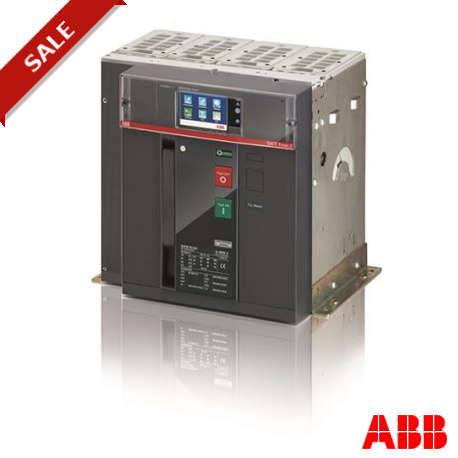

1SDA071604R1 ABB E2.2H 1250 Ekip tocco LI 4p F HR
1SDA071604R1
ABB
E2.2H 1250 Ekip tocco LI 4p F HR
E2.2H 1250 Ekip Touch LI 4P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 85ab747c-86aa-4014-9c8e-6a7e8afaeb4b Italia (IT) |
| SCIP semplificato | 73d844f1-54e0-4163-a06a-113522d0ed1d Germania (DE) |
| 08bfb527-d9d5-4b26-8390-6e04fc56546b Croazia (HR) | |
| f0be0d64-9324-4d50-8008-018f8e90a47d Germania (DE) | |
| e910eb3e-3d70-4f3d-91ba-b63f79b2100b Svezia (SE) | |
| d857f68d-5b11-4c7f-b9d2-4794975fe4f6 Ungheria (HU) | |
| e5f1cd59-dbac-442f-ba01-fdc9bdd4c66f Danimarca (DK) | |
| 3efddcc0-f1fd-4796-b1d4-3c20c27bf82d Ungheria (HU) | |
| 5769301c-abda-4fb5-b4cc-0b076825c7c1 Germania (DE) | |
| 7ae8bebe-5bfa-4a2c-ac2f-9d9bb8f8e7b5 Norvegia (NO) | |
| 192b145d-0f3c-4265-8422-6872da5d7ce4 Grecia (GR) | |
| df85a772-04ae-4030-9244-685506e98549 Portogallo (PT) | |
| 9fdb288c-4d46-4e96-b1a5-0a366135bf94 Francia (FR) | |
| 8b88b9da-d184-4e3a-8078-9a9f74f5ac89 Germania (DE) | |
| 16d58f21-e0a0-4f77-bb18-b9c99ce12263 Finlandia (FI) | |
| 7c93685f-8edb-4299-b32e-c403b75e98c2 Paesi Bassi (Olanda) (NL) | |
| 7c93685f-8edb-4299-b32e-c403b75e98c2 Paesi Bassi (Olanda) (NL) | |
| 0bbdd8c4-0e53-4512-a8c7-bd4430305677 Polania (PL) | |
| df85a772-04ae-4030-9244-685506e98549 Portogallo (PT) | |
| 2d7ff99b-a475-4086-be51-57852fb16381 Polania (PL) | |
| 192b145d-0f3c-4265-8422-6872da5d7ce4 Grecia (GR) | |
| f0be0d64-9324-4d50-8008-018f8e90a47d Germania (DE) | |
| 73d844f1-54e0-4163-a06a-113522d0ed1d Germania (DE) | |
| 83294628-4f69-4da8-b19f-9f71198fe70e Francia (FR) | |
| 5f86fad7-8465-4746-a92e-db0640ba2700 Spagna (ES) | |
| 3efddcc0-f1fd-4796-b1d4-3c20c27bf82d Ungheria (HU) | |
| 0ec18b52-dae6-46d3-991c-f08e403786e8 Belgio (BE) | |
| 7a9d9fe5-9754-46e6-a1ad-36d9a6b23a67 Estonia (EE) | |
| 5f86fad7-8465-4746-a92e-db0640ba2700 Spagna (ES) | |
| 39cd2347-5eb3-4553-9595-d964b3ba95eb Svezia (SE) | |
| e910eb3e-3d70-4f3d-91ba-b63f79b2100b Svezia (SE) | |
| 8a1e81c4-f536-4dcf-9487-76db931c7180 Polania (PL) | |
| 9fdb288c-4d46-4e96-b1a5-0a366135bf94 Francia (FR) | |
| d857f68d-5b11-4c7f-b9d2-4794975fe4f6 Ungheria (HU) | |
| f71dd32c-079e-4e76-bbb1-7d110250bd3b Repubblica Ceca (CZ) | |
| c53e42c8-9710-4396-84d0-042dc9a595f0 Bulgaria (BG) | |
| 7a9d9fe5-9754-46e6-a1ad-36d9a6b23a67 Estonia (EE) | |
| 83294628-4f69-4da8-b19f-9f71198fe70e Francia (FR) | |
| 2d7ff99b-a475-4086-be51-57852fb16381 Polania (PL) | |
| 16d58f21-e0a0-4f77-bb18-b9c99ce12263 Finlandia (FI) | |
| 08bfb527-d9d5-4b26-8390-6e04fc56546b Croazia (HR) | |
| 8ee0e5f9-48fb-4777-a690-297f5da18341 Belgio (BE) | |
| 5c3f9854-d910-49ff-a4e9-39d0b250395a Germania (DE) | |
| 0bbdd8c4-0e53-4512-a8c7-bd4430305677 Polania (PL) | |
| 39cd2347-5eb3-4553-9595-d964b3ba95eb Svezia (SE) | |
| 5769301c-abda-4fb5-b4cc-0b076825c7c1 Germania (DE) | |
| f71dd32c-079e-4e76-bbb1-7d110250bd3b Repubblica Ceca (CZ) | |
| 8a1e81c4-f536-4dcf-9487-76db931c7180 Polania (PL) | |
| 8b88b9da-d184-4e3a-8078-9a9f74f5ac89 Germania (DE) | |
| e5f1cd59-dbac-442f-ba01-fdc9bdd4c66f Danimarca (DK) | |
| 7ae8bebe-5bfa-4a2c-ac2f-9d9bb8f8e7b5 Norvegia (NO) | |
| 5c3f9854-d910-49ff-a4e9-39d0b250395a Germania (DE) | |
| c53e42c8-9710-4396-84d0-042dc9a595f0 Bulgaria (BG) | |
| 8ee0e5f9-48fb-4777-a690-297f5da18341 Belgio (BE) | |
| 0ec18b52-dae6-46d3-991c-f08e403786e8 Belgio (BE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZBHREHBD000A000000XX |
| EAN | 8015644754549 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 366 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 53 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 58 kg |
| EAN imballo livello 1 | 8015644754549 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0123 |
| Dati tecnici | |
| Capacità di connessione | 1200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 83 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1875.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2H 1250 Ekip Touch LI 4p F HR - ABB - E2.2H1250 - 1SDA071604R1 | 89 Kbytes |
|
| E2.2H1250 1SDA071604R1 ABB E2.2H 1250 Ekip tocco LI 4p F HR | 66 Kbytes |
|
