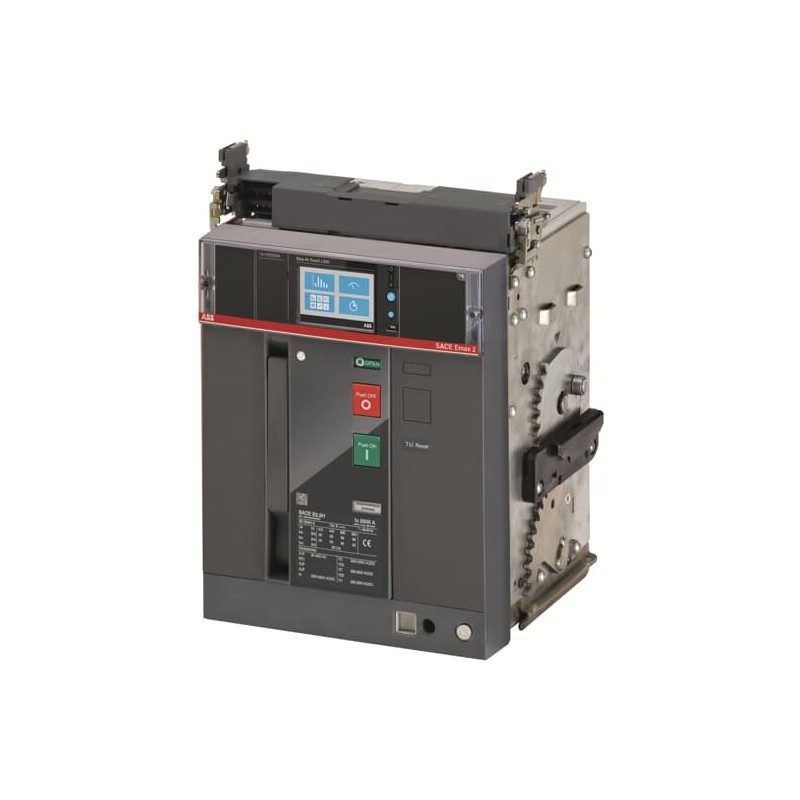

1SDA072330R1 ABB E2.2H 1250 Ekip G Hi-Touch LSIG 3p WMP
1SDA072330R1
ABB
E2.2H 1250 Ekip G Hi-Touch LSIG 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 47ff4548-721e-41da-8920-24d82f39f738 Italia (IT) |
| SCIP semplificato | 3a68ce32-eef2-4424-b927-a962b7f37d9e Svezia (SE) |
| 46d8484a-03e3-464e-9b20-b819f16ede64 Spagna (ES) | |
| 5030df7d-efe0-4492-b888-ac09331be598 Estonia (EE) | |
| 0f8c4ad6-d20d-43b9-bd06-dad3e56eefbc Polania (PL) | |
| 5030df7d-efe0-4492-b888-ac09331be598 Estonia (EE) | |
| 46536f55-bea4-4347-aa5e-b5888e977452 Polania (PL) | |
| aeb52a1d-5f77-4fe1-8277-b52dce4ec005 Francia (FR) | |
| 13126262-d4d9-4794-91c9-1dbdb01e30f0 Svezia (SE) | |
| 6720a513-166f-4e20-b518-1d7254e5ac9b Germania (DE) | |
| 70a230ee-f7ea-444b-8794-516e206bf347 Ungheria (HU) | |
| f62c3948-f110-42bf-af44-c0d87ffd94a4 Germania (DE) | |
| e6aa4d1e-6377-498c-88a5-00747b079078 Francia (FR) | |
| 46d8484a-03e3-464e-9b20-b819f16ede64 Spagna (ES) | |
| 1cabc9d3-8d9d-4662-8033-3cd934806ae6 Belgio (BE) | |
| eb70bbec-3641-459d-9621-e60e5d9ad0b8 Danimarca (DK) | |
| f6d74eee-0a64-4d21-882a-0b298096333c Germania (DE) | |
| bd74f87c-9b7e-40ed-9b3e-6b4ab05b3b3e Finlandia (FI) | |
| 5b989921-1ea9-4748-b1ab-5c7023a6353d Germania (DE) | |
| 7f323d54-e5c5-4c84-b72e-b89adf09ed80 Bulgaria (BG) | |
| cbded102-30ad-4252-8127-2ed9bfb5e23c Belgio (BE) | |
| 879269e7-bc1a-46fd-a94c-93fe1512c159 Norvegia (NO) | |
| 70a230ee-f7ea-444b-8794-516e206bf347 Ungheria (HU) | |
| eb70bbec-3641-459d-9621-e60e5d9ad0b8 Danimarca (DK) | |
| f8f99b05-f88c-40c3-bc3e-891e549560ee Polania (PL) | |
| 37aedb20-66af-4b80-afed-00d2acb0c3ab Grecia (GR) | |
| 46536f55-bea4-4347-aa5e-b5888e977452 Polania (PL) | |
| 387e43ea-2103-484d-bdcd-d2043ca860c9 Repubblica Ceca (CZ) | |
| f6fa8db2-4e27-420c-92f0-5dbc26c7ec18 Germania (DE) | |
| 5b989921-1ea9-4748-b1ab-5c7023a6353d Germania (DE) | |
| bde05fe2-44eb-4e0c-abbf-ee8fdeaa111c Croazia (HR) | |
| 3a68ce32-eef2-4424-b927-a962b7f37d9e Svezia (SE) | |
| f6fa8db2-4e27-420c-92f0-5dbc26c7ec18 Germania (DE) | |
| cbded102-30ad-4252-8127-2ed9bfb5e23c Belgio (BE) | |
| aeb52a1d-5f77-4fe1-8277-b52dce4ec005 Francia (FR) | |
| 879269e7-bc1a-46fd-a94c-93fe1512c159 Norvegia (NO) | |
| e6aa4d1e-6377-498c-88a5-00747b079078 Francia (FR) | |
| f6d74eee-0a64-4d21-882a-0b298096333c Germania (DE) | |
| 8b626831-ad07-4aff-b434-83554c86e2b6 Portogallo (PT) | |
| bd74f87c-9b7e-40ed-9b3e-6b4ab05b3b3e Finlandia (FI) | |
| bde05fe2-44eb-4e0c-abbf-ee8fdeaa111c Croazia (HR) | |
| b350fea3-1089-46ae-a865-c585d587fc41 Paesi Bassi (Olanda) (NL) | |
| de352dfd-1efc-4f03-9e5b-dd1d362decc4 Ungheria (HU) | |
| 387e43ea-2103-484d-bdcd-d2043ca860c9 Repubblica Ceca (CZ) | |
| 7f323d54-e5c5-4c84-b72e-b89adf09ed80 Bulgaria (BG) | |
| f62c3948-f110-42bf-af44-c0d87ffd94a4 Germania (DE) | |
| 6720a513-166f-4e20-b518-1d7254e5ac9b Germania (DE) | |
| de352dfd-1efc-4f03-9e5b-dd1d362decc4 Ungheria (HU) | |
| 13126262-d4d9-4794-91c9-1dbdb01e30f0 Svezia (SE) | |
| 1cabc9d3-8d9d-4662-8033-3cd934806ae6 Belgio (BE) | |
| b350fea3-1089-46ae-a865-c585d587fc41 Paesi Bassi (Olanda) (NL) | |
| f8f99b05-f88c-40c3-bc3e-891e549560ee Polania (PL) | |
| 0f8c4ad6-d20d-43b9-bd06-dad3e56eefbc Polania (PL) | |
| 37aedb20-66af-4b80-afed-00d2acb0c3ab Grecia (GR) | |
| 8b626831-ad07-4aff-b434-83554c86e2b6 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z2HREHAQ200A000000XX |
| EAN | 8015644761806 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 317 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 48 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 53 kg |
| EAN imballo livello 1 | 8015644761806 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 176 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip G Hi-Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 12500 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1875.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2H 1250 Ekip G Hi-Touch LSIG 3p WMP - ABB - E2.2H1250 - 1SDA072330R1 | 95 Kbytes |
|
| E2.2H1250 1SDA072330R1 ABB E2.2H 1250 Ekip G Hi-Touch LSIG 3p WMP | 66 Kbytes |
|
