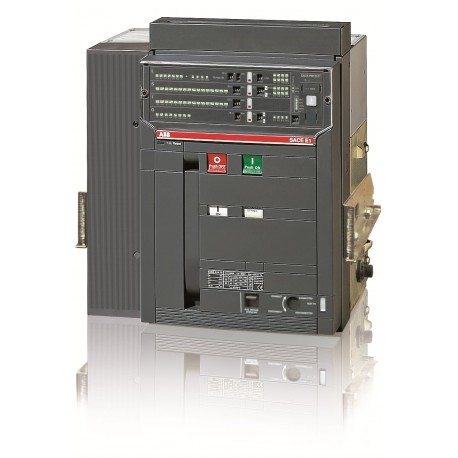

1SDA055722R1 ABB E1N 800 PR121/P-LSIG In 800A 4p W MP
1SDA055722R1
ABB
E1N 800 PR121/P-LSIG In=800A 4p W MP
E1N800 PR121/P LSIG 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | eef179ea-1c75-4a25-8aa8-39a2977e57fb Italia (IT) |
| SCIP semplificato | 07b8686b-d3b9-4aa7-bc68-609a5558700c Francia (FR) |
| 034cd045-c60f-431a-8dcd-2131cd124279 Ungheria (HU) | |
| 60db5a5b-3023-4a78-8af6-5b9e1dc5e55e Germania (DE) | |
| 23f0d5a4-ed54-4ea3-a2a7-d710357bfc57 Germania (DE) | |
| 2daa4d5a-7110-410f-92a6-03695d0caa44 Belgio (BE) | |
| 631e20da-bf51-4065-b570-370e4500e06d Spagna (ES) | |
| eae57f32-2ea5-4886-b2ef-853fe63ccf21 Polania (PL) | |
| 1d7f51ae-6501-4255-898f-3b7acc098731 Paesi Bassi (Olanda) (NL) | |
| bc0d780b-fc60-4eb6-96f6-4e6315c98291 Repubblica Ceca (CZ) | |
| 586c3579-5158-4e2a-828d-fb8e5cfa8d58 Croazia (HR) | |
| ebadd924-90f3-4972-9f39-c344e050bfaf Germania (DE) | |
| a52ad95e-9802-4e97-ab24-08c3bbd7a4f0 Estonia (EE) | |
| 522ef57e-2837-4f57-bc50-858a3a3b363d Ungheria (HU) | |
| 5dbc791b-182f-4415-ab70-45812fc2db7e Grecia (GR) | |
| e15fa1f6-e700-45d8-afe4-15d09dd32b0e Portogallo (PT) | |
| 9af4abed-30ae-4eb3-9b23-8493a3174cc7 Bulgaria (BG) | |
| 978f9c30-3212-486a-b82d-7a0f1e593328 Svezia (SE) | |
| 951ef961-13dc-4f24-b851-7a60bf598933 Polania (PL) | |
| a3e19fa1-d565-4029-a65b-95a2ede40e87 Francia (FR) | |
| ddf7930c-e5c1-477b-bacd-4a9035e3a460 Svezia (SE) | |
| 40b218db-faa3-42c5-8fa7-219cc8fccdfc Germania (DE) | |
| c16fb678-0f30-4210-90ae-3e12dac3c65e Polania (PL) | |
| 81f70640-c3f0-4b2e-96b3-06b133942e3c Finlandia (FI) | |
| 237433a7-b550-4137-b568-92ba61ba6bf2 Norvegia (NO) | |
| de4cd3e4-f82b-4560-8247-6c1e0db4d602 Belgio (BE) | |
| c97cd56c-4995-40a8-ba9c-e752a2910f7f Germania (DE) | |
| 0fd5920c-ef43-4d11-9687-21813c8f6f6a Danimarca (DK) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644570620 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 414 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 54 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 67 kg |
| EAN imballo livello 1 | 8015644570620 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 95 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 800 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 36 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0013 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E1N 800 PR121/P-LSIG In800A 4p W MP - ABB - E1N800 - 1SDA055722R1 | 89 Kbytes |
|
| E1N800 1SDA055722R1 ABB E1N 800 PR121/P-LSIG In 800A 4p W MP | 70 Kbytes |
|
