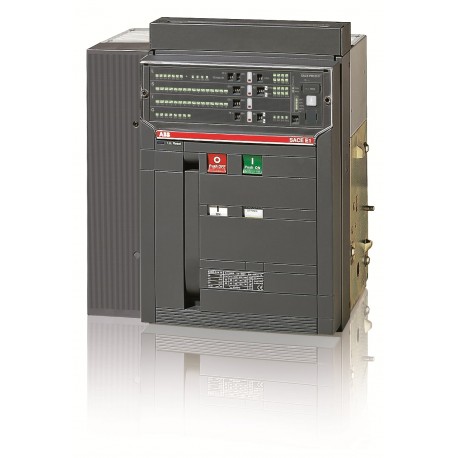

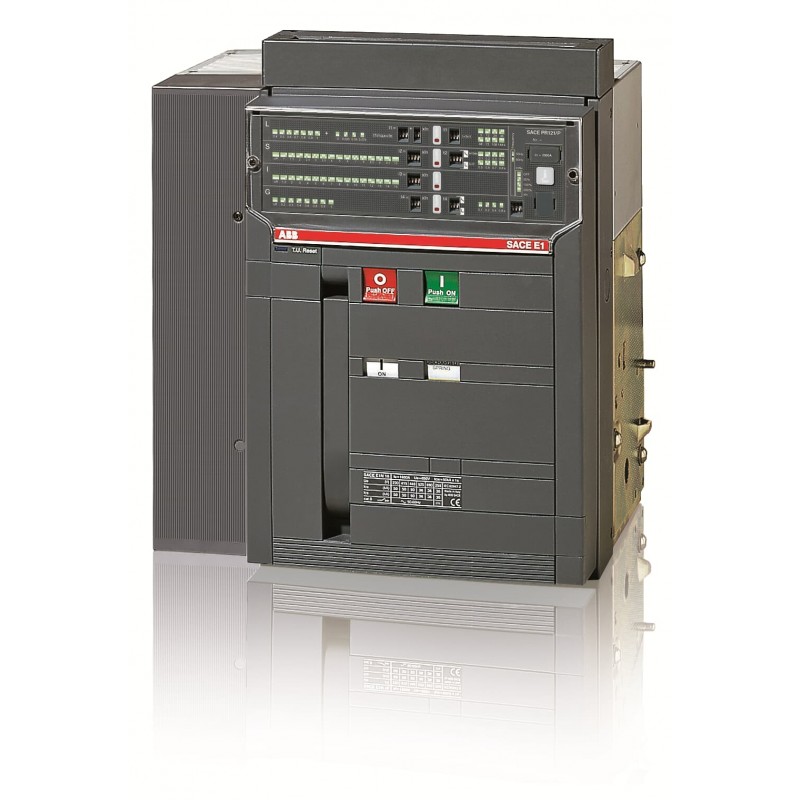

1SDA055674R1 ABB E1B 1600 PR121/P-LSIG In 1600A 4p F HR
1SDA055674R1
ABB
E1B 1600 PR121/P-LSIG In=1600A 4p F HR
E1B1600 PR121/P LSIG 4P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 646c8c68-9c89-420d-a26b-4b4e7eeb4625 Italia (IT) |
| SCIP semplificato | 4d554245-4f66-4a5d-badc-30395e0671b0 Svezia (SE) |
| 15ffacb6-97f3-4069-882a-4bf93fce0195 Estonia (EE) | |
| eb9f959c-38d5-4637-a33b-b54900f2d477 Ungheria (HU) | |
| 670b34af-190a-47ea-ae26-129881ff74bc Polania (PL) | |
| 84f32f71-414b-4345-bf49-bfaa4ef919f7 Repubblica Ceca (CZ) | |
| d2b05174-6474-4d5f-aca4-4a191f883c19 Croazia (HR) | |
| e59adc31-a191-41b0-8271-a71b1ce8ea73 Germania (DE) | |
| 054037da-a00a-464f-b714-858e54e47d3e Grecia (GR) | |
| 257be0d4-8bb7-41e4-8ea8-7c8ca1b92501 Portogallo (PT) | |
| 07ec2a1d-2f2a-4620-836a-cc18cb85111e Polania (PL) | |
| c67642e1-69fe-43db-afef-69e0a826e8bf Bulgaria (BG) | |
| 17704064-fbd5-40c7-945a-df223b65f86c Finlandia (FI) | |
| 3dbb6372-cd82-4d1d-884d-a3562e5c538c Norvegia (NO) | |
| 58b2f356-837e-4f04-ba61-4bacd7409b3e Danimarca (DK) | |
| 3f920bd5-0321-4551-9c73-216dace9c575 Paesi Bassi (Olanda) (NL) | |
| 499d8cf9-dfb7-4b5e-8042-3513b10b821a Ungheria (HU) | |
| 26d0ed58-034d-4d98-8bd4-dda19a7a3c4b Francia (FR) | |
| ad729c21-4854-44c3-a2b2-2d7a27d28bf6 Belgio (BE) | |
| d74200af-52ca-440b-b80a-afc0049a4c20 Spagna (ES) | |
| 6c76ad5d-abe3-411f-9a5f-add6af7faf66 Polania (PL) | |
| 28fc08ac-aab1-4a2e-b797-cc154d6a6040 Germania (DE) | |
| 26b49f3e-afa7-4798-b6f8-13c8c9cf53fc Belgio (BE) | |
| c0c7afb9-9bda-4ea6-aef7-1af5c06e1d94 Germania (DE) | |
| 88efb1e8-99c1-4b44-8f06-6ad4d07da3b4 Germania (DE) | |
| 3fd57d8f-e477-4dd9-ab73-9aa0c1be7606 Germania (DE) | |
| 86024e39-d45f-4623-9ecd-c4408b73e3e2 Francia (FR) | |
| 5715ed8c-1988-485b-be0d-c0df31ab3cc8 Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644570149 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 386 mm |
| Altezza prodotto | 418 mm |
| Profondità prodotto | 302 mm |
| Peso netto prodotto | 50 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 62 kg |
| EAN imballo livello 1 | 8015644570149 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 253 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 36 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC |
| Sottotipo | E1 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Rear flat Horizontal | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0013 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E1B 1600 PR121/P-LSIG In1600A 4p F HR - ABB - E1B1600 - 1SDA055674R1 | 89 Kbytes |
|
| E1B1600 1SDA055674R1 ABB E1B 1600 PR121/P-LSIG In 1600A 4p F HR | 68 Kbytes |
|
