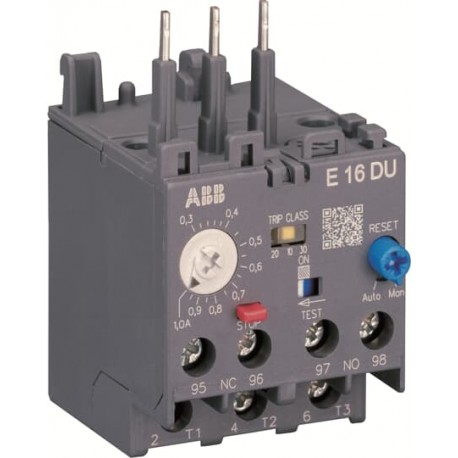

1SAX111001R1104 ABB E16DU-6.3 elettronico Relè di sovraccarico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SAX111001R1104 ABB E16DU-6.3 elettronico Relè di sovraccarico

1SAX111001R1104

ABB

E16DU-6.3 elettronico Relè di sovraccarico

E16DU6,3 R.ELEC. Sovraccarico 6,3A-Non-Eex

E16DU-6.3 Relè elettronici 2.0 ... 6.3 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico

Contattori e relè di sovraccarico > Thermal Relays Classic Range

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $122.73
Prezzo unitario: $122.73
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Istruzioni e manuali2CDC107019M5502
Istruzioni e manuali (parte 2)1SAC200017M0002
Time-Current Characteristic Curve1SAX100502F0002
1SAX100508F0001
CAD Dimensional Drawing2CDC001079B0201
Diagramma dimensionale1SAX100402F0001
1SAX100401F0001
Dimensioni
Larghezza prodotto44.4 mm
Altezza prodotto74.6 mm
Profondità prodotto57 mm
Peso netto prodotto0.15 kg
Dati tecnici
Campo di impostazione2.0 ... 6.3 A
Tensione nominale di funzionamentoCircuito Ausiliario 600 V AC/DC
Circuito Principale 690 V AC
Corrente nominale di funzionamento (Ie)6.3 A
Frequenza nominale (f)Circuito Ausiliario 50 Hz
Circuito Ausiliario 60 Hz
Circuito Ausiliario DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Circuito Principale 6 kV
Tensione nominale di isolamento (Ui)690 V
Numero di poli3
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA1
Numero di poli protetti3
Corrente termica convenzionale in aria libera (Ith)Circuito Ausiliare NC 6 A
Circuito Ausiliare NO 6 A
Corrente nominale di funzionamento AC-15 (Ie)(240 V) NC 3 A
(240 V) NO 3 A
(400 V) NC 1.1 A
(400 V) NO 1.1 A
(500 V) NC 0.72 A
(500 V) NO 0.72 A
Corrente nominale di funzionamento DC-13 (Ie)(125 V) NC 0.55 A
(125 V) NO 0.5 A
(24 V) NC 1.5 A
(24 V) NO 1.5 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grado di protezioneIP20
Grado di inquinamento3
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Coppia di serraggioCircuito Ausiliare 0.8 ... 1.2 N·m
Circuito Principale 0.8 ... 1.5 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 9 mm
Circuito Principale 9 mm
Cacciavite raccomandatoCircuito Ausiliario Pozidriv 2
Circuito Principale Pozidriv 2
Posizione di montaggioPosizione 1 a 6
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.008 ... 0.083 W
Idoneo perB6
B7
BC6
BC7
A09
A12
A16
AL09
AL12
AL16
VB6
VB7
VBC6
VBC7
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Contatto nominale UL/CSAB600
Q300
Sezioni dei cavi circuito principale UL/CSAFlessibile 1/2x 16-10 AWG
Stranded 1/2x 16-10 AWG
Sezioni dei cavi circuito ausiliario UL/CSAFlessibile 1/2x 16-10 AWG
Stranded 1/2x 16-10 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 7 in·lb
Circuito Principale 7 in·lb
Dati ambientali
Temperatura ambienteIn funzione -25 ... +70 °C
Operation Compensated -25 ... +70 °C
In magazzino -50 ... +85 °C
Compensazione temperatura aria ambientaleSì
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 15g
Resistenza alle vibrazioni secondo IEC 60068-2-65g 3 ... 150 Hz
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CB1SAA964002-2002
Certificato CQCCQC2008010309289447
Declaration of Conformity - CCC2020980309000285
Dichiarazione di conformità - CE1SAD101100-3602
Declaration of Conformity - UKCA1SAD201100-3602
Certificato EAC1SAA941003-2701
Certificato RMRS1SAA964000-0703
Certificato ULE48139-19990512
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 165 mm
Altezza imballo livello 146 mm
Profondità imballo livello 176.5 mm
Peso lordo imballo livello 10.17 kg
EAN imballo livello 14013614395253
Unità imballo livello 2100 pezzo (i)
Larghezza imballo livello 2340 mm
Altezza imballo livello 2314 mm
Profondità imballo livello 2245 mm
Peso lordo imballo livello 217.563 kg
Classificazioni
Codice classificazione oggettoF
ETIM 4EC001080 - relè di sovraccarico elettronico
ETIM 5EC001080 - relè di sovraccarico elettronico
ETIM 6EC001080 - relè di sovraccarico elettronico
ETIM 7EC001080 - relè di sovraccarico elettronico
ETIM 8EC001080 - Electronic overload relay
eClassV11.0 : 27371502
UNSPSC39122330
Codice categoria granulare IDEA (IGCC)5365 >> Electronic overload relay
E-Number (Finland)3709393
E-Number (Sweden)3228763

ETIM for 1SAX111001R1104 Apparecchi elettrici a bassa tensione (EC001080)
Caratteristica Valore
intervallo di corrente regolabile (EF008211) 2.0 A
modo di montaggio (EF000003) applicazione diretta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 0
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
classe di intervento (EF006668) regolabile
tipo di tensione per l'azionamento (EF008242) EV009206
funzione reset automatica (EF011941) Sì
ingresso a funzione reset (EF011940) No
tasto di funzione reset (EF011942) Sì
