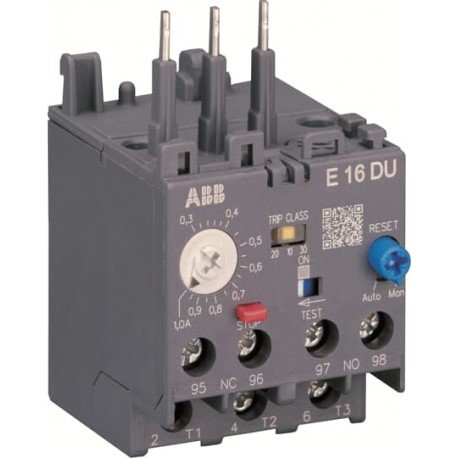

1SAX111001R1102 ABB E16DU-1.0 elettronico Relè di sovraccarico
1SAX111001R1102
ABB
E16DU-1.0 elettronico Relè di sovraccarico
E16DU1,0 R.ELEC. Sovraccarico 1.0A-Non-Eex
E16DU-1.0 Relè elettronici 0.30 ... 1.0 A
Apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico
Contattori e relè di sovraccarico > Thermal Relays Classic Range
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC107019M5502 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| Time-Current Characteristic Curve | 1SAX100502F0002 |
| 1SAX100508F0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAX100402F0001 |
| 1SAX100401F0001 | |
| Dimensioni | |
| Larghezza prodotto | 44.4 mm |
| Altezza prodotto | 74.6 mm |
| Profondità prodotto | 57 mm |
| Peso netto prodotto | 0.15 kg |
| Dati tecnici | |
| Campo di impostazione | 0.30 ... 1.0 A |
| Tensione nominale di funzionamento | Circuito Ausiliario 600 V AC/DC |
| Circuito Principale 690 V AC | |
| Corrente nominale di funzionamento (Ie) | 1 A |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito Principale 50 Hz | |
| Circuito Principale 60 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Circuito Principale 6 kV | |
| Tensione nominale di isolamento (Ui) | 690 V |
| Numero di poli | 3P |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli protetti | 3 |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare NC 6 A |
| Circuito Ausiliare NO 6 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) NC 3 A |
| (240 V) NO 3 A | |
| (400 V) NC 1.1 A | |
| (400 V) NO 1.1 A | |
| (500 V) NC 0.72 A | |
| (500 V) NO 0.72 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (125 V) NC 0.55 A |
| (125 V) NO 0.5 A | |
| (24 V) NC 1.5 A | |
| (24 V) NO 1.5 A | |
| (250 V) NC 0.27 A | |
| (250 V) NO 0.27 A | |
| (60 V) NC 0.55 A | |
| (60 V) NO 0.55 A | |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm² | |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm² | |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.2 N·m |
| Circuito Principale 0.8 ... 1.5 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito Principale 9 mm | |
| Cacciavite raccomandato | Circuito Ausiliario Pozidriv 2 |
| Circuito Principale Pozidriv 2 | |
| Posizione di montaggio | Posizione 1 a 6 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.005 ... 0.054 W |
| Idoneo per | B6 |
| B7 | |
| BC6 | |
| BC7 | |
| A09 | |
| A12 | |
| A16 | |
| AL09 | |
| AL12 | |
| AL16 | |
| VB6 | |
| VB7 | |
| VBC6 | |
| VBC7 | |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Contatto nominale UL/CSA | B600 |
| Q300 | |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1/2x 16-10 AWG |
| Stranded 1/2x 16-10 AWG | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 1/2x 16-10 AWG |
| Stranded 1/2x 16-10 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Circuito Principale 7 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| Operation Compensated -25 ... +70 °C | |
| In magazzino -50 ... +85 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 1SAA964002-2002 |
| Certificato CQC | CQC2008010309289447 |
| Declaration of Conformity - CCC | 2020980309000285 |
| Dichiarazione di conformità - CE | 1SAD101100-3602 |
| Declaration of Conformity - UKCA | 1SAD201100-3602 |
| Certificato EAC | 1SAA941003-2701 |
| Certificato RMRS | 1SAA964000-0703 |
| Certificato UL | E48139-19990512 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 65 mm |
| Altezza imballo livello 1 | 46 mm |
| Profondità imballo livello 1 | 76.5 mm |
| Peso lordo imballo livello 1 | 0.17 kg |
| EAN imballo livello 1 | 4013614395239 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | F |
| ETIM 9 | EC001080 - Electronic overload relay |
| ETIM 10 | EC001080 - Electronic overload relay |
| eClass | V11.0 : 27371502 |
| UNSPSC | 39122330 |
| Codice categoria granulare IDEA (IGCC) | 5365 >> Electronic overload relay |
| E-Number (Finland) | 3709391 |
| E-Number (Norway) | 4116946 |
| E-Number (Sweden) | 3228761 |
| Caratteristica | Valore |
|---|---|
| intervallo di corrente regolabile (EF008211) | 0.30 A |
| modo di montaggio (EF000003) | applicazione diretta |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 0 V |
| classe di intervento (EF006668) | regolabile |
| tipo di tensione per l'azionamento (EF008242) | EV009206 |
| funzione reset automatica (EF011941) | Sì |
| ingresso a funzione reset (EF011940) | No |
| tasto di funzione reset (EF011942) | Sì |
