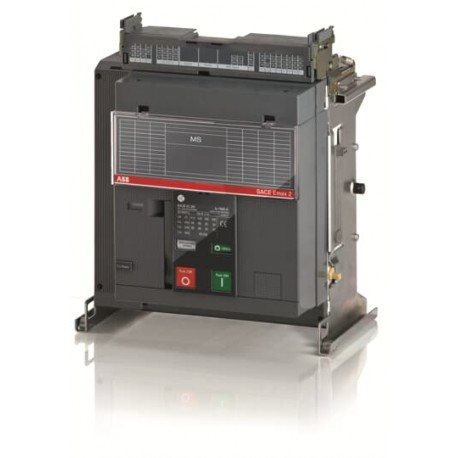

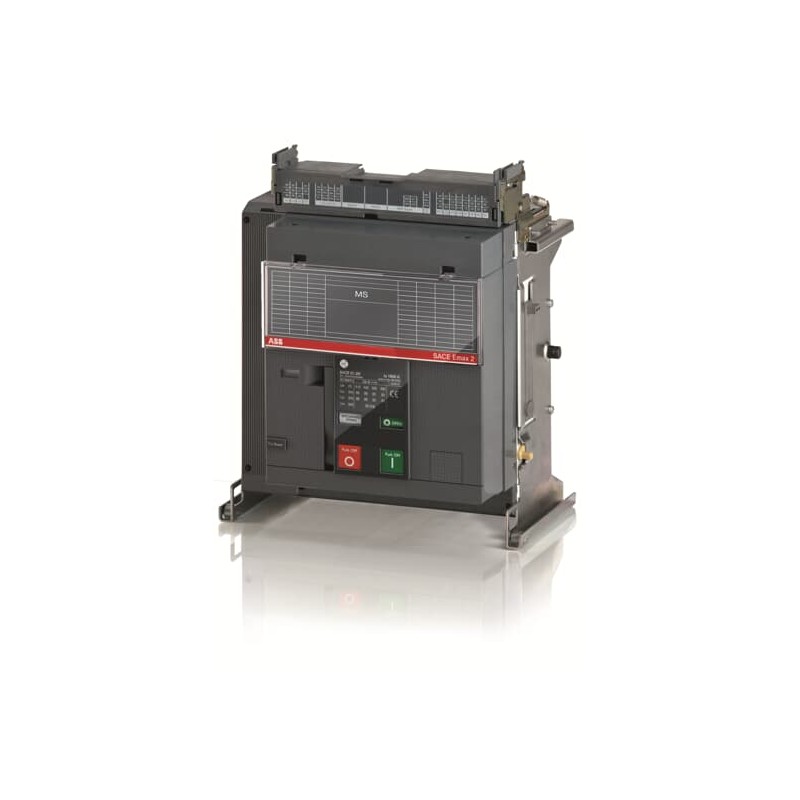

1SDA073516R1 ABB E1.2N / MS 630 4p WMP
1SDA073516R1
ABB
E1.2N / MS 630 4p WMP
E1.2N/MS 630 4P W MP
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 2829dd3d-4fbf-4ab5-9514-8e9bdbc32bb7 Italia (IT) |
| SCIP semplificato | fcb6e81a-23a3-4af6-9f59-038ea4f70b8d Germania (DE) |
| 79a2ea4f-a011-4a32-9687-ca127858ca64 Repubblica Ceca (CZ) | |
| 03a16994-5fa4-451e-ad57-f4a128a4048a Croazia (HR) | |
| f6f53430-a849-4c68-824b-628783796b57 Germania (DE) | |
| c868e4bd-ffc3-44e9-a1e3-65eef117f237 Danimarca (DK) | |
| aaf37dcb-d3ae-44f2-b0de-bcce8d15104f Germania (DE) | |
| b6ff5be7-a2fc-49a8-b2cb-43654af20933 Svezia (SE) | |
| 00b006c4-2c13-4372-b703-3e9dc401f4e8 Germania (DE) | |
| 868a4566-b48b-481d-961c-af5340c66cc1 Spagna (ES) | |
| 362d703b-03b1-4749-90ae-214bc9a8ac3c Ungheria (HU) | |
| 365d7bbd-1c11-43b8-820f-d8dc66644108 Francia (FR) | |
| bca647a1-7e29-432f-b598-2b81e4cd6618 Belgio (BE) | |
| 8f6ce9f9-7e8e-4b74-ac71-0458f109f898 Grecia (GR) | |
| 7f2aa4da-c288-40d6-b942-91fea248163c Germania (DE) | |
| ce7c7172-5803-4b17-b585-f2a700b4f589 Francia (FR) | |
| c5af3113-dcd2-4ca7-84dc-c211b222a2a1 Belgio (BE) | |
| 292fa9bf-ef88-4bca-8da8-e49c954ec58f Polania (PL) | |
| 23669c31-ebb0-4092-82af-45de13acfde1 Estonia (EE) | |
| 69042ee0-3655-4b7e-a855-186da33691da Ungheria (HU) | |
| bdbf07b8-2b55-4f31-8411-21d4ffa410be Finlandia (FI) | |
| 774c9d57-6ad2-4178-95b7-178da6307860 Paesi Bassi (Olanda) (NL) | |
| bc6105ce-6a8c-4428-a811-3388adcb8c83 Norvegia (NO) | |
| a0e60bf3-873d-4f92-92c1-2e3335fc906f Polania (PL) | |
| a517b9af-1688-4e24-9f1c-bf5344835c9c Bulgaria (BG) | |
| fb62ab3c-d87e-4d09-ae5e-b0e41ccb381c Portogallo (PT) | |
| 41cfc4d5-c29c-46e6-9df8-236f422602ec Svezia (SE) | |
| c3407663-01be-471e-9ab7-06731b33590d Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZANN00A00000000000XX |
| EAN | 8015644773663 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 348 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 20 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 23 kg |
| EAN imballo livello 1 | 8015644773663 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0065 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 62 W |
| Corrente nominale (In) | 630 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Corrente nominale ininterrotta (Iu) | 630 A |
| Tensione nominale (Ur) | 690 V |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 630 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 630 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 630 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N/MS 630 4p WMP - ABB - E1.2N/MS630 - 1SDA073516R1 | 93 Kbytes |
|
| E1.2N/MS630 1SDA073516R1 ABB E1.2N / MS 630 4p WMP | 65 Kbytes |
|
