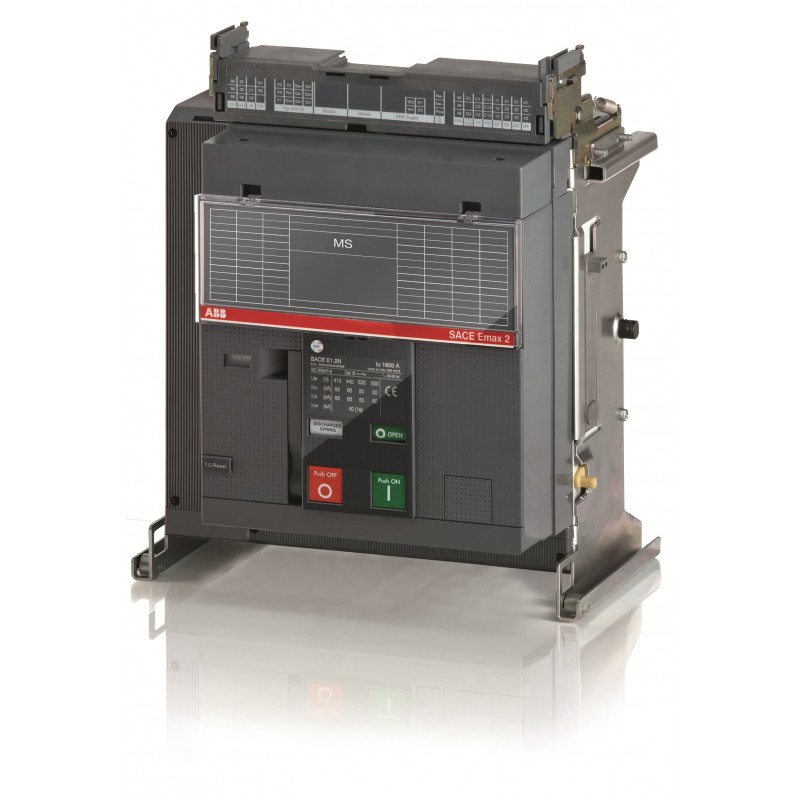

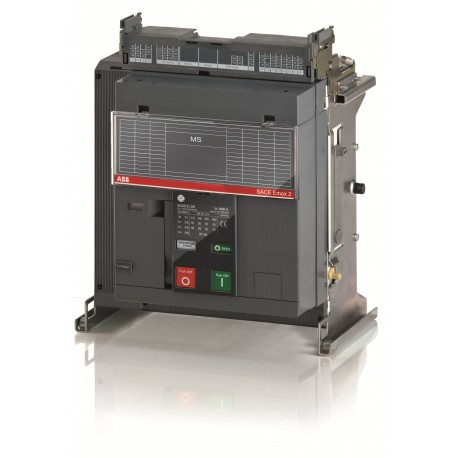

1SDA073524R1 ABB E1.2N / MS 1600 4p WMP
1SDA073524R1
ABB
E1.2N / MS 1600 4p WMP
E1.2N/MS 1600 4P W MP
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 4a10508b-c2e1-448a-bad2-b1ce367904ce Italia (IT) |
| SCIP semplificato | e6e50893-2f43-4103-9d3a-ced991d7f70d Belgio (BE) |
| 4db225bd-8556-4c1f-b3a6-29b5688f06f2 Ungheria (HU) | |
| 16c86b54-9545-4b49-91c2-13764ed84a5e Spagna (ES) | |
| 4ae271cc-56a3-4efa-8416-9ed2136e726a Francia (FR) | |
| 2020f86e-89fe-4250-b182-46a2b7294acb Germania (DE) | |
| bd2b03ba-f97d-4554-a2a6-6888e290ed7b Croazia (HR) | |
| af9309b5-f58a-4a22-ad01-1bff5aa1fab3 Germania (DE) | |
| e79f24b2-35f2-4786-a45a-831391679485 Svezia (SE) | |
| 92371eab-9cbb-4279-9ebb-0f2623fcdac5 Germania (DE) | |
| bed2efc6-5744-4e82-9d67-86e0e9472a13 Danimarca (DK) | |
| b502f5f0-c1a4-4085-a35a-67947fd5d725 Repubblica Ceca (CZ) | |
| 94d657a3-ba2c-49f9-bc24-c77cf50c4d97 Germania (DE) | |
| f75927d2-49a8-4f1a-83a0-d626b920b319 Polania (PL) | |
| 665749dc-d1d6-4e84-9cea-f7c311b74934 Svezia (SE) | |
| f778f6ba-4d97-4066-8d73-77403a2a6f91 Polania (PL) | |
| ed86e23a-0be9-49c8-956a-3303cf3117fc Bulgaria (BG) | |
| 4fe9204a-1a02-4911-a7fc-35a3e8234735 Portogallo (PT) | |
| cd620e84-76a5-43fa-89de-1524a075f486 Finlandia (FI) | |
| 69586dbb-0674-4677-8255-ed898201fff9 Ungheria (HU) | |
| d7016e3b-b58d-47b7-a258-5513001a68cd Norvegia (NO) | |
| f04c9279-fd83-42b0-a620-4a5d57bd5ef7 Paesi Bassi (Olanda) (NL) | |
| 8b9ac342-d949-4a64-98b7-09a57a7eea72 Estonia (EE) | |
| f4a68f81-3726-4681-9348-a66878d3b476 Polania (PL) | |
| 5ec61722-2f25-4db2-8fe4-973643cf01f7 Germania (DE) | |
| 0631ddcb-f6a1-4b3f-886b-8e7ed9479040 Grecia (GR) | |
| 6b2a2da6-7e28-49a6-aa6b-2cd8be544ab2 Belgio (BE) | |
| 3081fd93-884a-46eb-9fd5-14b8b1a8ffb5 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZANS00A00000000000XX |
| EAN | 8015644773748 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 348 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 20 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 23 kg |
| EAN imballo livello 1 | 8015644773748 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0065 |
| Dati tecnici | |
| Capacità di connessione | 1200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 400 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 1600 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 1600 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1600 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N/MS 1600 4p WMP - ABB - E1.2N/MS1600 - 1SDA073524R1 | 93 Kbytes |
|
| E1.2N/MS1600 1SDA073524R1 ABB E1.2N / MS 1600 4p WMP | 65 Kbytes |
|
