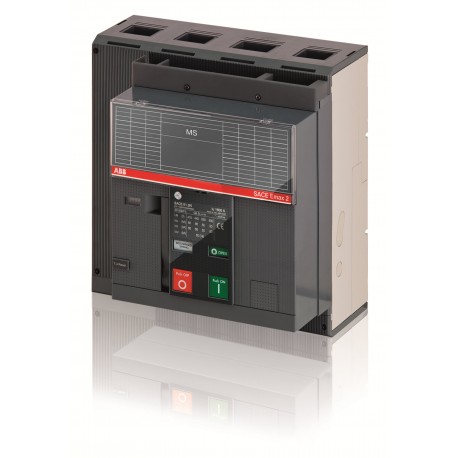

1SDA073440R1 ABB E1.2N / MS 1600 4p FF
1SDA073440R1
ABB
E1.2N / MS 1600 4p FF
E1.2N/MS 1600 4P F F
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2360 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 9ce91a61-5ff1-4451-901c-e687f35f8674 Italia (IT) |
| SCIP semplificato | 693e1066-232d-46f1-aa5d-36edc23954ba Spagna (ES) |
| 90ced965-a0f0-4400-8c4a-d1009b4f3aaa Belgio (BE) | |
| 61edc3c9-2cc9-4709-a1c4-723f5f31eaf1 Francia (FR) | |
| 26ee8a3c-d3e0-4666-83b8-8e5aa0b9aae4 Ungheria (HU) | |
| 639911d1-cb7c-48eb-8100-bb81ee6c34b5 Croazia (HR) | |
| 82db6b0a-8d80-43ee-9775-e65630c95d52 Germania (DE) | |
| 1e68d9e9-6b75-44db-b282-83b00ab9be6b Svezia (SE) | |
| bd132927-bf26-4a04-b754-5d8a5669c625 Francia (FR) | |
| 3cc11e1f-985d-44f6-a476-2061ef0f100f Danimarca (DK) | |
| 02804381-9698-4a02-bb1b-76eb3bca2e54 Germania (DE) | |
| beaff0aa-f2d4-4aac-9511-218f0655a01d Germania (DE) | |
| 923e20ec-5256-40b9-b38f-fa585482ce9b Germania (DE) | |
| 64002255-75ad-4df1-9267-5157352a5b4a Repubblica Ceca (CZ) | |
| 5414d6f8-be6d-4559-aac6-5c9b0311ec3d Germania (DE) | |
| 5f2484ff-e4db-488c-85d0-aa518864dbbc Portogallo (PT) | |
| e417d51a-f95b-4348-94fd-457a9a50b1cb Bulgaria (BG) | |
| 3ade9161-e1a6-444b-a1eb-e50336b57845 Polania (PL) | |
| 1cfa9238-ba30-44ed-8207-7cd704321554 Polania (PL) | |
| 538d880b-c4a6-4f3a-9fef-56d67d03000a Belgio (BE) | |
| 5626d4ae-50d9-4bbe-9cea-a0ec1d3d31e4 Finlandia (FI) | |
| 4b5cd2c5-c1ab-41e5-9fb1-ad15e567f4b7 Polania (PL) | |
| 51435ed3-8313-4eda-bd58-1ee48b8d6fcb Ungheria (HU) | |
| de9f1d0d-2d0e-4b9a-a2b6-618f7d93bae9 Estonia (EE) | |
| 849244cf-19e5-46e4-9dff-4b43161961e8 Grecia (GR) | |
| ce0d0010-3ded-4e5a-984f-42f22d87ff25 Svezia (SE) | |
| 607c6965-c6c7-415b-ac95-6ec0ee9fd0cb Paesi Bassi (Olanda) (NL) | |
| 22362780-561b-4c7b-a346-a88269fa77e8 Norvegia (NO) | |
| Ordinazione | |
| Codice ordine locale_USCON | ZANS00B00000000000XX |
| EAN | 8015644772901 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 16 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 18 kg |
| EAN imballo livello 1 | 8015644772901 |
| Informazioni addizionali | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4 |
| Perdita di potenza | 201 W |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Corrente nominale (In) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Cacciavite raccomandato | Circuito Principale M10 |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0042 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni | |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 1600 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 1600 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1600 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N/MS 1600 4p F F - ABB - E1.2N/MS1600 - 1SDA073440R1 | 87 Kbytes |
|
| E1.2N/MS1600 1SDA073440R1 ABB E1.2N / MS 1600 4p FF | 65 Kbytes |
|
