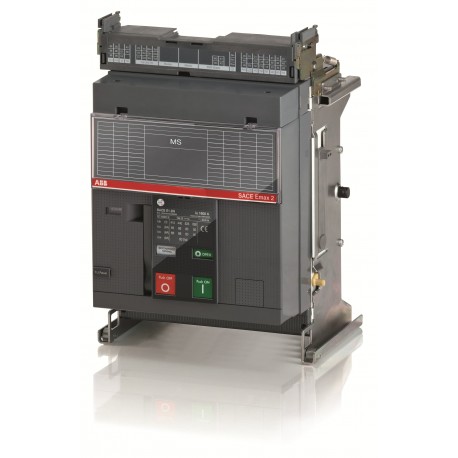

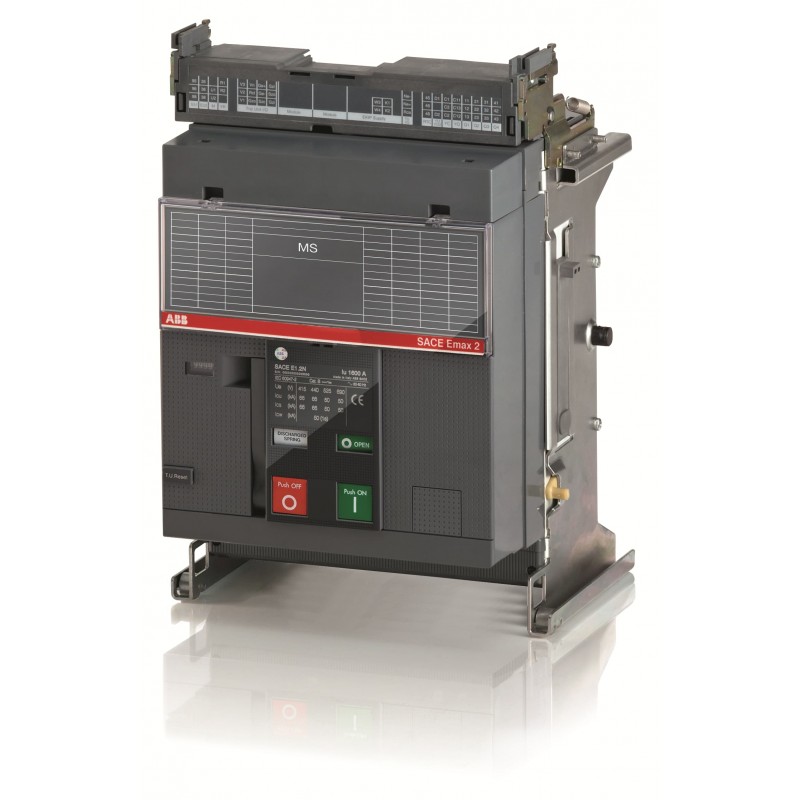

1SDA073481R1 ABB E1.2N / MS 1000 3p WMP
1SDA073481R1
ABB
E1.2N / MS 1000 3p WMP
E1.2N/MS 1000 3P W MP
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b39453b3-2cbc-47ba-9504-5b77e6af08dc Italia (IT) |
| SCIP semplificato | 9ab01897-f68b-46b0-95b8-34b2178ebb88 Paesi Bassi (Olanda) (NL) |
| 6376bdf1-2c29-4c31-8757-e09158f741ef Norvegia (NO) | |
| 949e4c38-ed18-49c4-b612-69d022e89318 Finlandia (FI) | |
| addc7d08-3f1b-4f85-b24a-9ab5a7215c6f Polania (PL) | |
| 978184ce-4f3a-4313-b3c8-d3ab4e5383c7 Svezia (SE) | |
| d7914df4-4253-47da-ba25-278e5d5b54f0 Ungheria (HU) | |
| 352d07d7-6bbc-4184-9b1c-7c26945abce2 Estonia (EE) | |
| 7de8f880-569f-4f4d-949e-2a3bcff50513 Belgio (BE) | |
| aa542494-1795-4b7b-a591-20fa17f3c39d Polania (PL) | |
| bd665a28-a4be-4462-be4b-09a9f9918bbf Grecia (GR) | |
| 85ce4a92-b608-4b61-9401-cde9f801c002 Germania (DE) | |
| afd36746-b9ee-4b3b-83e6-f84c83b83b4a Francia (FR) | |
| 7eca54a0-a37d-4aec-b987-782c96eb8d5d Croazia (HR) | |
| 2645ca2a-008f-4e56-9269-8ed8ae9d1120 Germania (DE) | |
| 4e182c9a-3034-4db0-ab10-7d46b5e43701 Danimarca (DK) | |
| fb217ffc-94de-4d39-aaf8-76e88987c7f6 Svezia (SE) | |
| 2ec38b3c-41d6-43a3-9c7c-9f19e50d53aa Germania (DE) | |
| b0f7207a-4cd2-40ec-98ae-11ff2421125e Ungheria (HU) | |
| c864b0a6-3c1f-4399-8340-e641bc157df8 Francia (FR) | |
| a85f99d4-4b6c-4c4a-8451-53ecdd665834 Germania (DE) | |
| d3324d62-4d10-419c-b22c-6e7764dc12a1 Spagna (ES) | |
| 5976f940-fb18-446f-b575-5543a9558ad5 Belgio (BE) | |
| a63911e0-e2ce-4025-91c2-5fc9437d7047 Repubblica Ceca (CZ) | |
| 38bedb5f-c807-407e-9142-7bb4c7d616fc Germania (DE) | |
| 340dc7e8-5905-4655-8923-5ef86191e35f Bulgaria (BG) | |
| 1f216779-fa77-4073-b046-8356cfe45b07 Polania (PL) | |
| 6fd3d231-1a07-439c-9d51-3453523d7098 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1NQ00A00000000000XX |
| EAN | 8015644773311 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 278 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 18 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 20 kg |
| EAN imballo livello 1 | 8015644773311 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0024 |
| Dati tecnici | |
| Capacità di connessione | 1000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 156 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 1000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 1000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N/MS 1000 3p WMP - ABB - E1.2N/MS1000 - 1SDA073481R1 | 92 Kbytes |
|
| E1.2N/MS1000 1SDA073481R1 ABB E1.2N / MS 1000 3p WMP | 64 Kbytes |
|
