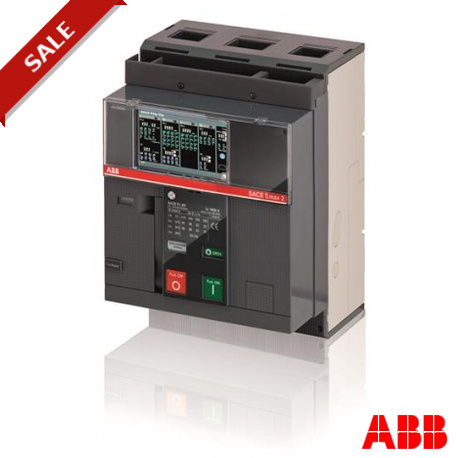

1SDA070763R1 ABB E1.2N 800 Ekip LSIG Dip 3p FF
1SDA070763R1
ABB
E1.2N 800 Ekip LSIG Dip 3p FF
E1.2N 800 Ekip Dip LSIG 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | f5995eb3-991d-4ab3-a417-6a5991a243bb Italia (IT) |
| SCIP semplificato | 5867486f-5917-4931-8a1e-14ad50de84bb Svezia (SE) |
| 44304541-45af-470b-b498-f90336b99702 Francia (FR) | |
| f033ca72-c172-4253-84fe-d178d17c9aca Polania (PL) | |
| 69e4cf75-d0a2-484a-9267-5771dae3ac51 Estonia (EE) | |
| aac19191-b78d-43fa-88f0-8b388d600a1f Spagna (ES) | |
| 5028cce1-74da-4574-b612-298ded258db1 Svezia (SE) | |
| 500b6432-fb82-4376-86d3-cd872df8d49c Ungheria (HU) | |
| 69e4cf75-d0a2-484a-9267-5771dae3ac51 Estonia (EE) | |
| 9afceefb-608b-4941-bec0-4265333fa025 Polania (PL) | |
| 6c6ac072-d2c9-4a8d-b358-90d68567d3ac Francia (FR) | |
| aac19191-b78d-43fa-88f0-8b388d600a1f Spagna (ES) | |
| 23191eca-0549-4431-ba68-ff78669c1dfa Ungheria (HU) | |
| 6c6ac072-d2c9-4a8d-b358-90d68567d3ac Francia (FR) | |
| 22228e88-ab47-4e2c-a182-4173dea8ced4 Germania (DE) | |
| c1c2196a-ece3-4cc6-9907-c0a86a83cf00 Germania (DE) | |
| e6db8c90-6353-40c0-99c9-3b7e10a1d98f Belgio (BE) | |
| c1131973-ea80-43ba-9c1d-8d6d986615d8 Danimarca (DK) | |
| b13fc6bf-11eb-457c-aefb-ec9e6f58a8ee Norvegia (NO) | |
| e6db8c90-6353-40c0-99c9-3b7e10a1d98f Belgio (BE) | |
| 8429f5bf-1ff2-4532-af76-dbf0fa78d3ab Belgio (BE) | |
| aa4ad0a0-c345-482b-8f39-3d0715a7bd80 Germania (DE) | |
| 9e425ca6-008a-473a-8ffb-bf5292136ec8 Bulgaria (BG) | |
| aa4ad0a0-c345-482b-8f39-3d0715a7bd80 Germania (DE) | |
| 8429f5bf-1ff2-4532-af76-dbf0fa78d3ab Belgio (BE) | |
| 6a273f7e-9cfd-44bf-81b0-3da78a219399 Germania (DE) | |
| 274eea3a-99cb-43ed-a25a-0570a4238955 Finlandia (FI) | |
| 5028cce1-74da-4574-b612-298ded258db1 Svezia (SE) | |
| 6d03ea8c-539a-4b62-8d18-dc62676fa70b Croazia (HR) | |
| 46b51982-9ab9-4c8a-a5da-55c94cc5fc32 Germania (DE) | |
| f033ca72-c172-4253-84fe-d178d17c9aca Polania (PL) | |
| da407826-31ad-4acb-9f2f-ec574201a659 Polania (PL) | |
| 74f5375d-4002-4e80-a8c8-1a3f6df00fab Paesi Bassi (Olanda) (NL) | |
| 22228e88-ab47-4e2c-a182-4173dea8ced4 Germania (DE) | |
| 5867486f-5917-4931-8a1e-14ad50de84bb Svezia (SE) | |
| 6d03ea8c-539a-4b62-8d18-dc62676fa70b Croazia (HR) | |
| c1c2196a-ece3-4cc6-9907-c0a86a83cf00 Germania (DE) | |
| 500b6432-fb82-4376-86d3-cd872df8d49c Ungheria (HU) | |
| 9e425ca6-008a-473a-8ffb-bf5292136ec8 Bulgaria (BG) | |
| 56813c7e-8e61-4d8e-b4bc-eb32dbbbf1f9 Repubblica Ceca (CZ) | |
| 23191eca-0549-4431-ba68-ff78669c1dfa Ungheria (HU) | |
| 46b51982-9ab9-4c8a-a5da-55c94cc5fc32 Germania (DE) | |
| c1131973-ea80-43ba-9c1d-8d6d986615d8 Danimarca (DK) | |
| 6a273f7e-9cfd-44bf-81b0-3da78a219399 Germania (DE) | |
| b13fc6bf-11eb-457c-aefb-ec9e6f58a8ee Norvegia (NO) | |
| eb9559cf-f660-4468-8819-d4797d229eb3 Grecia (GR) | |
| 44304541-45af-470b-b498-f90336b99702 Francia (FR) | |
| 274eea3a-99cb-43ed-a25a-0570a4238955 Finlandia (FI) | |
| 56813c7e-8e61-4d8e-b4bc-eb32dbbbf1f9 Repubblica Ceca (CZ) | |
| b569a160-3789-4611-9fc9-6581aeda074f Portogallo (PT) | |
| b569a160-3789-4611-9fc9-6581aeda074f Portogallo (PT) | |
| eb9559cf-f660-4468-8819-d4797d229eb3 Grecia (GR) | |
| da407826-31ad-4acb-9f2f-ec574201a659 Polania (PL) | |
| 74f5375d-4002-4e80-a8c8-1a3f6df00fab Paesi Bassi (Olanda) (NL) | |
| 9afceefb-608b-4941-bec0-4265333fa025 Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1NPEFBC000A000000XX |
| EAN | 8015644746131 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 8015644746131 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0001 |
| Dati tecnici | |
| Capacità di connessione | 500 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 50 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N 800 Ekip Dip LSIG 3p F F - ABB - E1.2N800 - 1SDA070763R1 | 89 Kbytes |
|
| E1.2N800 1SDA070763R1 ABB E1.2N 800 Ekip LSIG Dip 3p FF | 67 Kbytes |
|
