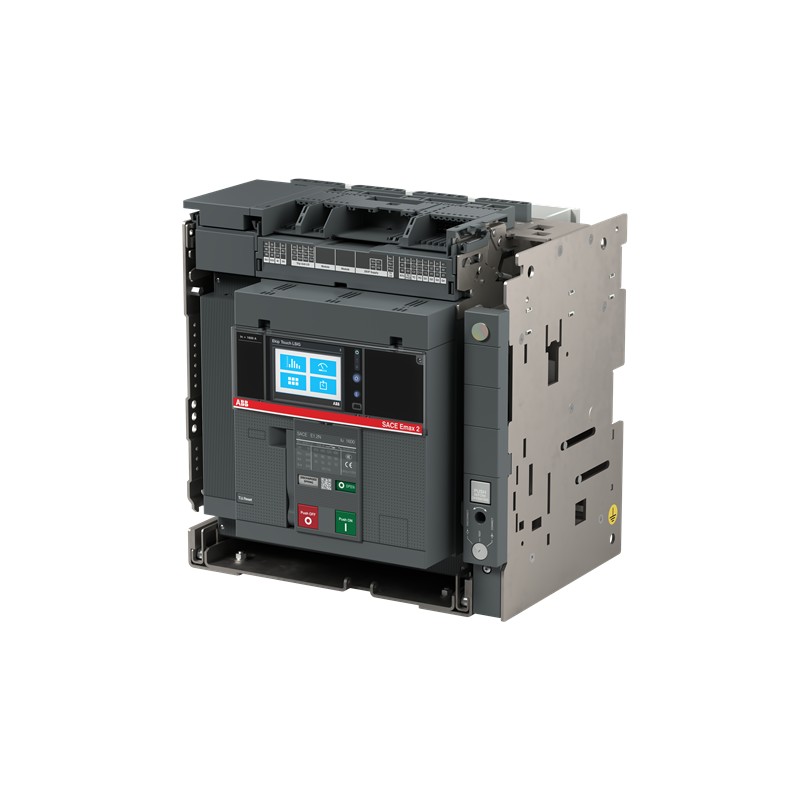

1SDA072825R1 ABB E1.2N 1250 Ekip LSI tocco 4p WMP
1SDA072825R1
ABB
E1.2N 1250 Ekip LSI tocco 4p WMP
E1.2N 1250 Ekip Touch LSI 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 11dbcd98-3542-40ce-9d34-4a4deca75e7c Italia (IT) |
| SCIP semplificato | 962697a4-dd9d-4ac2-aa65-18e406a8921d Spagna (ES) |
| aa84929e-a826-4468-b661-c9ec856d0dea Estonia (EE) | |
| 060aace2-86f4-4482-8150-363b2b1e37fd Francia (FR) | |
| 9e6ac0b0-c4c4-4dae-b74c-e2e08a439db4 Bulgaria (BG) | |
| 3d31d31f-ced9-48dc-93d4-dd14bf148fb3 Ungheria (HU) | |
| c888b663-7051-40a9-87b7-a5b67804052d Repubblica Ceca (CZ) | |
| 873eacb5-e715-4ed8-9060-e004ac6404b1 Polania (PL) | |
| aa84929e-a826-4468-b661-c9ec856d0dea Estonia (EE) | |
| 43a17f6e-efb7-4eb9-a372-d8de04de0d02 Germania (DE) | |
| 2e79388c-da02-4b02-b5de-f3fec5a55635 Svezia (SE) | |
| 04b26a0d-eb30-4f2a-8521-5749b14d46f7 Francia (FR) | |
| 6dbbd01a-458f-4eb4-a608-6615eec44228 Polania (PL) | |
| fe4404bf-b214-403d-8f10-eab5c4761a46 Svezia (SE) | |
| 3e31b35d-3488-4ac9-8a56-a6d5864eb353 Grecia (GR) | |
| d4c6386c-53d2-49c3-9b2e-eea03ee03e55 Belgio (BE) | |
| 962697a4-dd9d-4ac2-aa65-18e406a8921d Spagna (ES) | |
| 9bc3d37f-9227-4db4-bf1d-86ec05dac2b6 Ungheria (HU) | |
| 060aace2-86f4-4482-8150-363b2b1e37fd Francia (FR) | |
| 6a60e9eb-181f-43d0-a41e-c3d8ef74f127 Germania (DE) | |
| 8cfec2e0-406b-4b78-a4f5-309c1cbc5368 Norvegia (NO) | |
| 1623e3ec-8d3f-4ca0-a11b-e771d40a9073 Belgio (BE) | |
| d4c6386c-53d2-49c3-9b2e-eea03ee03e55 Belgio (BE) | |
| 2bce1a1f-d340-4a46-aa14-8c2aaf1eab9d Germania (DE) | |
| 82ce6082-5f20-4fc0-8ce1-0c9c91454cf7 Danimarca (DK) | |
| 9e6ac0b0-c4c4-4dae-b74c-e2e08a439db4 Bulgaria (BG) | |
| fe4404bf-b214-403d-8f10-eab5c4761a46 Svezia (SE) | |
| 749556ed-fd65-4f75-aee1-ff0eabc10933 Finlandia (FI) | |
| 11feb98b-c92e-4dda-b360-b56d64a08293 Germania (DE) | |
| 1623e3ec-8d3f-4ca0-a11b-e771d40a9073 Belgio (BE) | |
| 4ca41433-eca7-476b-b592-0a7eb78d7c76 Croazia (HR) | |
| 5b6fb3de-a4c1-48e4-8740-6916dfcbf8eb Germania (DE) | |
| 2bce1a1f-d340-4a46-aa14-8c2aaf1eab9d Germania (DE) | |
| 3e31b35d-3488-4ac9-8a56-a6d5864eb353 Grecia (GR) | |
| 82ce6082-5f20-4fc0-8ce1-0c9c91454cf7 Danimarca (DK) | |
| 749556ed-fd65-4f75-aee1-ff0eabc10933 Finlandia (FI) | |
| 9bc3d37f-9227-4db4-bf1d-86ec05dac2b6 Ungheria (HU) | |
| f2afbc8c-434c-4ac2-bfd9-e623e72151bb Polania (PL) | |
| 6dbbd01a-458f-4eb4-a608-6615eec44228 Polania (PL) | |
| 3d31d31f-ced9-48dc-93d4-dd14bf148fb3 Ungheria (HU) | |
| 43a17f6e-efb7-4eb9-a372-d8de04de0d02 Germania (DE) | |
| 4ca41433-eca7-476b-b592-0a7eb78d7c76 Croazia (HR) | |
| 8612518a-06fe-4981-8a83-8ba11ee8432a Paesi Bassi (Olanda) (NL) | |
| 2e79388c-da02-4b02-b5de-f3fec5a55635 Svezia (SE) | |
| 6a60e9eb-181f-43d0-a41e-c3d8ef74f127 Germania (DE) | |
| 8cfec2e0-406b-4b78-a4f5-309c1cbc5368 Norvegia (NO) | |
| 5b6fb3de-a4c1-48e4-8740-6916dfcbf8eb Germania (DE) | |
| 11feb98b-c92e-4dda-b360-b56d64a08293 Germania (DE) | |
| 04b26a0d-eb30-4f2a-8521-5749b14d46f7 Francia (FR) | |
| c888b663-7051-40a9-87b7-a5b67804052d Repubblica Ceca (CZ) | |
| c140860c-dbce-4368-8057-abe901e5a200 Portogallo (PT) | |
| f2afbc8c-434c-4ac2-bfd9-e623e72151bb Polania (PL) | |
| 8612518a-06fe-4981-8a83-8ba11ee8432a Paesi Bassi (Olanda) (NL) | |
| 873eacb5-e715-4ed8-9060-e004ac6404b1 Polania (PL) | |
| c140860c-dbce-4368-8057-abe901e5a200 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZANREHAE000A000000XX |
| EAN | 8015644766757 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 348 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 20 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 23 kg |
| EAN imballo livello 1 | 8015644766757 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0065 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 244 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 30 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 66 kA |
| (415 V AC) 66 kA | |
| (440 V AC) 66 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 66 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 12500 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1875.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2N 1250 Ekip Touch LSI 4p WMP - ABB - E1.2N1250 - 1SDA072825R1 | 96 Kbytes |
|
| E1.2N1250 1SDA072825R1 ABB E1.2N 1250 Ekip LSI tocco 4p WMP | 68 Kbytes |
|
