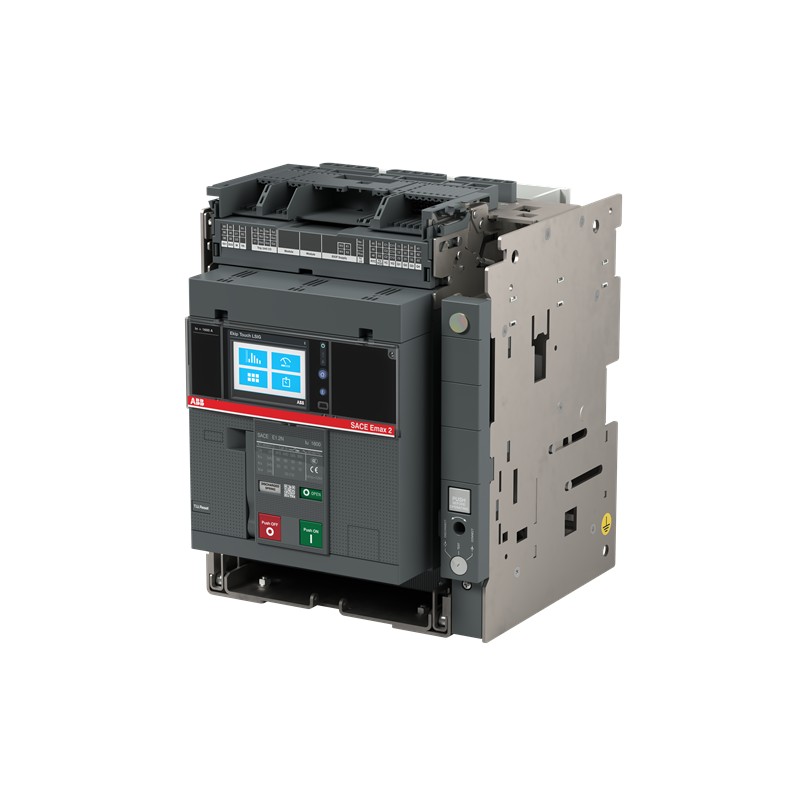

ABB 1SDA072159R1 1SDA072159R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA072159R1 ABB E1.2N 1000 Ekip Hi-Touch LSIG 3p WMP

Riferimento: 1SDA072159R1

Produttore: ABB

Descrizione:

E1.2N 1000 Ekip Hi-Touch LSIG 3p WMP
E1.2N 1000 Ekip HiTouch LSIG 3P W MP

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Rack "Megamax-Emax" > E1.2

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 8.721,93 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2360
Dichiarazione prodotto ambientale - EPD9AKK108468A1900
9AKK108468A3028
Extended Product LifetimeLifetime Extension Services are Offered
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 76.4 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIP58baab18-7e76-44a4-82b9-c8df9a7b82fe Italia (IT)
SCIP semplificato8f009d64-115b-42e9-af08-29d3ea4b3895 Francia (FR)
d3351fe6-948e-4a02-a23c-e11aad83c407 Polania (PL)
e40a59f4-46dd-4698-90b5-0cb30f07d2d1 Svezia (SE)
a668b8ad-151f-407a-82b2-5008c7a3223b Germania (DE)
01a17b36-f82a-4875-b164-c468abb484d1 Svezia (SE)
0cfe4946-0449-4d25-887e-55d6612ed0b5 Germania (DE)
e51c17ee-a153-48f2-89e3-0873cbc3f31d Francia (FR)
68b4a5a0-dcfd-4969-9ec5-6f71e79aa81d Spagna (ES)
043880c2-c859-46ce-bc00-74a7ed533076 Paesi Bassi (Olanda) (NL)
34e2f9a2-f4db-47cc-a470-2c79cda417a2 Estonia (EE)
e51c17ee-a153-48f2-89e3-0873cbc3f31d Francia (FR)
33097d1e-6a06-4c94-8f0d-62f7cb6a64ab Grecia (GR)
34e2f9a2-f4db-47cc-a470-2c79cda417a2 Estonia (EE)
d336e9e3-460b-4fa9-9749-c70436ac6d70 Polania (PL)
d336e9e3-460b-4fa9-9749-c70436ac6d70 Polania (PL)
6c971e0b-57a3-4fe8-b315-3862afe0c27d Portogallo (PT)
043880c2-c859-46ce-bc00-74a7ed533076 Paesi Bassi (Olanda) (NL)
4e8f8e0d-37e9-4a1b-8502-e54315d9948d Polania (PL)
8d2ebbb7-7b8a-46c5-a4c4-4fe5e837794c Belgio (BE)
e2a424b3-4739-447a-8916-48a6991720f4 Belgio (BE)
cc51dd05-c0da-4e6c-98d6-0b4acf9c74c1 Germania (DE)
97402d8a-fbbe-4661-9487-3f8c4895ef9e Germania (DE)
79f40c56-0467-41bc-aa7d-be46c1499b6d Finlandia (FI)
d3351fe6-948e-4a02-a23c-e11aad83c407 Polania (PL)
8d2ebbb7-7b8a-46c5-a4c4-4fe5e837794c Belgio (BE)
6b735f51-2914-4308-b545-d9d32ebce946 Croazia (HR)
19e08000-1de8-4f5b-a9fc-b524830dd8b9 Danimarca (DK)
4e8f8e0d-37e9-4a1b-8502-e54315d9948d Polania (PL)
64ef3596-44f1-4ebf-8bdf-a33ba3858d9c Ungheria (HU)
33097d1e-6a06-4c94-8f0d-62f7cb6a64ab Grecia (GR)
97402d8a-fbbe-4661-9487-3f8c4895ef9e Germania (DE)
e40a59f4-46dd-4698-90b5-0cb30f07d2d1 Svezia (SE)
79f40c56-0467-41bc-aa7d-be46c1499b6d Finlandia (FI)
6e36af4f-1baa-4d5e-9147-214d92633b4b Germania (DE)
cc51dd05-c0da-4e6c-98d6-0b4acf9c74c1 Germania (DE)
91d59a6f-8cc6-4eda-b745-8e0242db9156 Bulgaria (BG)
19e08000-1de8-4f5b-a9fc-b524830dd8b9 Danimarca (DK)
953564f3-4674-4c65-9666-e3b314490fab Norvegia (NO)
e2a424b3-4739-447a-8916-48a6991720f4 Belgio (BE)
64ef3596-44f1-4ebf-8bdf-a33ba3858d9c Ungheria (HU)
68b4a5a0-dcfd-4969-9ec5-6f71e79aa81d Spagna (ES)
0cfe4946-0449-4d25-887e-55d6612ed0b5 Germania (DE)
f15a0eee-f7c7-45a8-91be-98f8e369414f Ungheria (HU)
f15a0eee-f7c7-45a8-91be-98f8e369414f Ungheria (HU)
91d59a6f-8cc6-4eda-b745-8e0242db9156 Bulgaria (BG)
f33c232f-65ac-44cd-892f-ffa35d7d3c83 Repubblica Ceca (CZ)
953564f3-4674-4c65-9666-e3b314490fab Norvegia (NO)
6e36af4f-1baa-4d5e-9147-214d92633b4b Germania (DE)
8f009d64-115b-42e9-af08-29d3ea4b3895 Francia (FR)
6c971e0b-57a3-4fe8-b315-3862afe0c27d Portogallo (PT)
f33c232f-65ac-44cd-892f-ffa35d7d3c83 Repubblica Ceca (CZ)
a668b8ad-151f-407a-82b2-5008c7a3223b Germania (DE)
6b735f51-2914-4308-b545-d9d32ebce946 Croazia (HR)
01a17b36-f82a-4875-b164-c468abb484d1 Svezia (SE)
Dati ambientali
Informazioni ambientaliN/A
Ordinazione
Codice ordine locale_USCONZ1NQEGAK200A000000XX
EAN8015644760090
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto278 mm
Altezza prodotto363.5 mm
Profondità prodotto271 mm
Peso netto prodotto18 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1270 mm
Altezza imballo livello 1350 mm
Profondità imballo livello 1330 mm
Peso lordo imballo livello 120 kg
EAN imballo livello 18015644760090
Informazioni addizionali
Tipo principale prodottoSACE Emax 2
Nome prodottoInterruttore aperto
Tipo prodottoAir Circuit Breaker
VersioneW
CAD Dimensional Drawing1SDH001252R0024
Dati tecnici
Capacità di connessione1000 mm²
Tipo di correnteAC
Durata elettricaUe =< 440 V 8000 ciclo (i)
Ue = 500 ... 690 V 8000 ciclo (i)
30 cicli orari
Durata meccanica20000 ciclo (i)
60 cicli orari
Numero di poli3P
Perdita di potenza156 W
Corrente nominale (In)1000 A
Tensione di tenuta ad impulso (Uimp)secondo IEC 60947-2 12 kV
Tensione nominale di isolamento (Ui)AC 1000 V
Tensione nominale di funzionamento690 V AC
Potere di cortocircuito di servizio nominale (Ics)(220 V AC) 50 kA
(230 V AC) 50 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 50 kA
(660 V AC) 50 kA
(690 V AC) 50 kA
Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics)100 %
Corrente nominale ammissibile di breve durata (Icw)per 1 s 50 kA
per 3 s 30 kA
Potere di cortocircuito estremo nominale (Icu)(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 50 kA
Corrente nominale ininterrotta (Iu)1000 A
Tensione nominale (Ur)690 V
Cacciavite raccomandatoM12
SgancioEkip Hi-Touch LSIG
Tipo di sgancioEL
Livello di prestazioni in cortocircuitoN
Norme di riferimentoIEC
SottotipoE1.2
Suitable for IT NetworksYes, 690V
Certificati e dichiarazioni (numero del documento)
Certificato ATEXNo certification needed
Certificato CSANo certification needed
Certificato CSA (sicurezza intrinseca)No certification needed
Scheda tecnica1SDC200023D0909
Dichiarazione di conformità - CE9AKK106713A5546
EU Data Act Compliance Declaration1SDH002560A1001
Certificato ULNo certification needed
Certificato VDENo certification needed
Disegni meccanici1SDH000999R0103
Schema elettrico1SDM000091R0001
Istruzioni e manuali1SDH000999R0001
Istruzioni e manuali (parte 2)1SDH001316R1001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice categoria granulare IDEA (IGCC)4926 >> Air circuit breakers
Codice classificazione oggettoQ
UNSPSC39121615
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA072159R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica66 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica10000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1500.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
