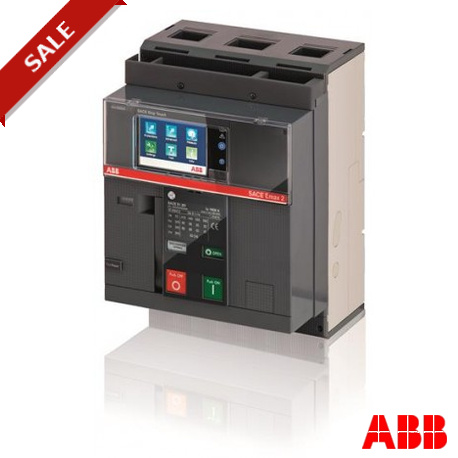

1SDA070874R1 ABB E1.2C 1600 Ekip tocco LI 3p FF
1SDA070874R1
ABB
E1.2C 1600 Ekip tocco LI 3p FF
E1.2C 1600 Ekip Touch LI 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 3db1684c-3c2b-4970-ae9f-56c8932df3df Italia (IT) |
| SCIP semplificato | bd93d826-4f55-4d55-b4e4-a758e323c269 Bulgaria (BG) |
| 8a5e5d6c-1304-4c9e-82bc-80a47a341405 Germania (DE) | |
| 68a979e0-997e-4614-bd67-80787f41fe8b Repubblica Ceca (CZ) | |
| 51cf77b9-74d0-432d-98a7-b0331aa1b0a0 Francia (FR) | |
| e7387fdf-bce3-4309-bfc7-43ce151c7a60 Portogallo (PT) | |
| a1e083e0-65c8-4f30-b8c7-8e9b80b6dad8 Paesi Bassi (Olanda) (NL) | |
| 1d212ba1-b5ad-4616-a13a-f5335e96813a Polania (PL) | |
| c674648c-6851-463d-b7aa-91e7092e13a8 Svezia (SE) | |
| afcd3308-dcc2-4096-8bef-87be62753fa1 Francia (FR) | |
| 358f0280-0550-460c-8256-25e0e445e644 Germania (DE) | |
| 8a5e5d6c-1304-4c9e-82bc-80a47a341405 Germania (DE) | |
| a1e083e0-65c8-4f30-b8c7-8e9b80b6dad8 Paesi Bassi (Olanda) (NL) | |
| 6dafa567-bba6-4707-afec-0d87d81bc05f Ungheria (HU) | |
| 6a6792d7-1c18-4c76-9066-7bf08605f172 Polania (PL) | |
| 51cf77b9-74d0-432d-98a7-b0331aa1b0a0 Francia (FR) | |
| 41029d96-f1a2-4ef4-8f01-0b09f06f0d27 Estonia (EE) | |
| 23fbc937-a5e9-48a6-ad9e-9ef78997a708 Grecia (GR) | |
| b870ec66-1b14-4f55-a325-6afa96d43842 Ungheria (HU) | |
| b4b9ae05-9519-48f0-ac61-29215ccf4cfc Polania (PL) | |
| 6a6792d7-1c18-4c76-9066-7bf08605f172 Polania (PL) | |
| a2c1d1e8-e73d-4247-a23f-512a5f66c132 Germania (DE) | |
| 27c567f8-e2e3-41e4-8f7d-3f6f911dd9b4 Belgio (BE) | |
| d9a56b17-6eec-4fb3-81d4-d64890c0e9f5 Croazia (HR) | |
| 504b5a58-bc0b-4a78-b9b8-d1d42906e6ba Germania (DE) | |
| 504b5a58-bc0b-4a78-b9b8-d1d42906e6ba Germania (DE) | |
| b4b9ae05-9519-48f0-ac61-29215ccf4cfc Polania (PL) | |
| 1d212ba1-b5ad-4616-a13a-f5335e96813a Polania (PL) | |
| 23fbc937-a5e9-48a6-ad9e-9ef78997a708 Grecia (GR) | |
| 65edfda8-e508-40dd-b514-96819f4a4840 Danimarca (DK) | |
| eeab0467-79f4-49bf-87d4-40285fa211e2 Finlandia (FI) | |
| b02f7cf0-0808-4ed0-8202-d1092116c4d0 Svezia (SE) | |
| ae3f476d-6f5f-44cb-b66b-c20384b664ef Germania (DE) | |
| 65edfda8-e508-40dd-b514-96819f4a4840 Danimarca (DK) | |
| bd93d826-4f55-4d55-b4e4-a758e323c269 Bulgaria (BG) | |
| a2c1d1e8-e73d-4247-a23f-512a5f66c132 Germania (DE) | |
| c0ce2506-6f78-42f1-9ddf-01faa410f6a1 Belgio (BE) | |
| 27c567f8-e2e3-41e4-8f7d-3f6f911dd9b4 Belgio (BE) | |
| d4448ca5-845a-4554-b802-1ab9987a4686 Norvegia (NO) | |
| c0ce2506-6f78-42f1-9ddf-01faa410f6a1 Belgio (BE) | |
| 1fe0dcb5-8cf5-401a-ad7e-2d8743af1ada Spagna (ES) | |
| 6dafa567-bba6-4707-afec-0d87d81bc05f Ungheria (HU) | |
| 358f0280-0550-460c-8256-25e0e445e644 Germania (DE) | |
| b870ec66-1b14-4f55-a325-6afa96d43842 Ungheria (HU) | |
| c674648c-6851-463d-b7aa-91e7092e13a8 Svezia (SE) | |
| eeab0467-79f4-49bf-87d4-40285fa211e2 Finlandia (FI) | |
| d9a56b17-6eec-4fb3-81d4-d64890c0e9f5 Croazia (HR) | |
| ae3f476d-6f5f-44cb-b66b-c20384b664ef Germania (DE) | |
| d4448ca5-845a-4554-b802-1ab9987a4686 Norvegia (NO) | |
| afcd3308-dcc2-4096-8bef-87be62753fa1 Francia (FR) | |
| e7387fdf-bce3-4309-bfc7-43ce151c7a60 Portogallo (PT) | |
| 68a979e0-997e-4614-bd67-80787f41fe8b Repubblica Ceca (CZ) | |
| b02f7cf0-0808-4ed0-8202-d1092116c4d0 Svezia (SE) | |
| 41029d96-f1a2-4ef4-8f01-0b09f06f0d27 Estonia (EE) | |
| 1fe0dcb5-8cf5-401a-ad7e-2d8743af1ada Spagna (ES) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1CSEJBD000A000000XX |
| EAN | 8015644747244 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 8015644747244 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0001 |
| Dati tecnici | |
| Capacità di connessione | 1200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 201 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | C |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1600 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 50 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2400.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2C1600 1SDA070874R1 ABB E1.2C 1600 Ekip tocco LI 3p FF | 66 Kbytes |
|
