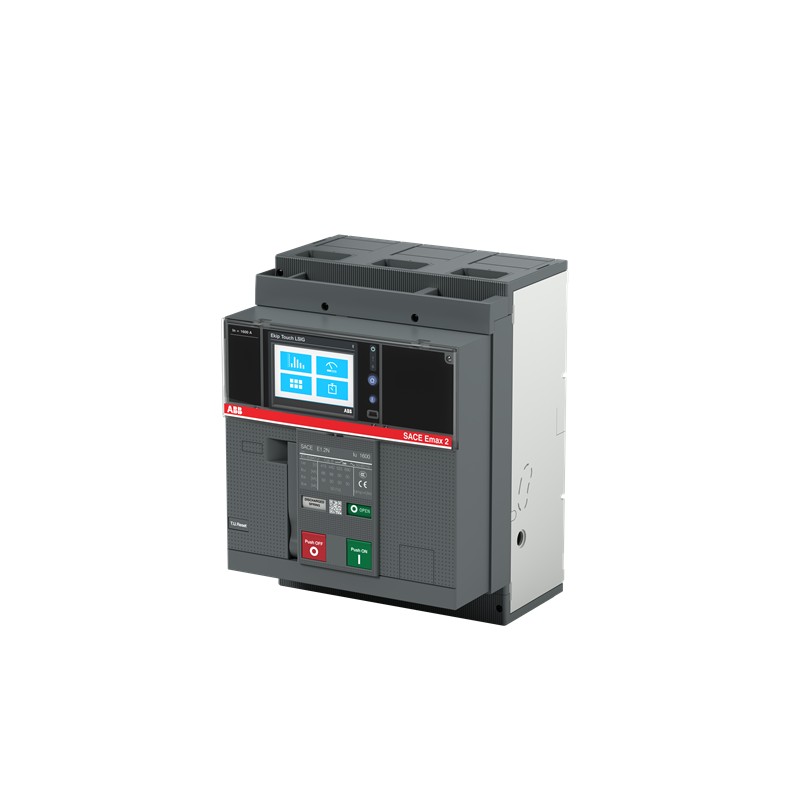

1SDA070834R1 ABB E1.2C 1250 Ekip tocco LI 3p FF
1SDA070834R1
ABB
E1.2C 1250 Ekip tocco LI 3p FF
E1.2C 1250 Ekip Touch LI 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b17c5ffb-33b0-42b3-95a7-73c8b1267ebb Italia (IT) |
| SCIP semplificato | 04d68d3d-ba12-4279-a943-699a5c21bce5 Germania (DE) |
| f3e330e2-60a3-48fa-a524-d872f1fd360b Danimarca (DK) | |
| 54ecec27-d4da-4545-af09-073063d52b3d Svezia (SE) | |
| 5c25a9f9-2477-4b12-990d-63ca0db29184 Finlandia (FI) | |
| f728f417-4f44-432c-b374-f56ed0033f18 Germania (DE) | |
| 2af5e65c-3895-4036-8be6-f007749f3fac Bulgaria (BG) | |
| ddf38937-25b5-4b0d-9da1-627be3654990 Belgio (BE) | |
| 5c46f199-663e-43f8-9c60-8fb73cd1eca7 Belgio (BE) | |
| 7e4cf2be-f299-4503-9431-7e017b9efec8 Norvegia (NO) | |
| 4dc33ebe-5335-42a3-aa33-d5f1de583254 Germania (DE) | |
| c665f939-2582-4b3b-bf55-0e84aa435ae0 Francia (FR) | |
| f728f417-4f44-432c-b374-f56ed0033f18 Germania (DE) | |
| 5c46f199-663e-43f8-9c60-8fb73cd1eca7 Belgio (BE) | |
| 70ddf6ec-e3b6-46e6-a3a9-8f933b3204b5 Croazia (HR) | |
| 4dc33ebe-5335-42a3-aa33-d5f1de583254 Germania (DE) | |
| 04d68d3d-ba12-4279-a943-699a5c21bce5 Germania (DE) | |
| 5cb4b37e-712f-4806-a223-a8162a77ad35 Polania (PL) | |
| 903fd46a-94b1-41a0-8f02-7dbd988d11b6 Grecia (GR) | |
| f3e330e2-60a3-48fa-a524-d872f1fd360b Danimarca (DK) | |
| 1183b3fb-4577-49c7-a5d3-4f8b2e8eba5f Polania (PL) | |
| 8bb2ce48-bd04-43e6-b123-f4c32128e61e Polania (PL) | |
| 1183b3fb-4577-49c7-a5d3-4f8b2e8eba5f Polania (PL) | |
| 3d941da6-4637-4c72-a2d0-e38d9e5e92f5 Paesi Bassi (Olanda) (NL) | |
| 0e14ea4c-ce95-45a9-8ecd-c018eedc3dd3 Ungheria (HU) | |
| 0e14ea4c-ce95-45a9-8ecd-c018eedc3dd3 Ungheria (HU) | |
| 2af5e65c-3895-4036-8be6-f007749f3fac Bulgaria (BG) | |
| f236f618-a62b-404b-874f-e49e74995ab0 Germania (DE) | |
| 5c25a9f9-2477-4b12-990d-63ca0db29184 Finlandia (FI) | |
| 4abfb734-bd84-4784-9da7-a1d40bbbb3f1 Spagna (ES) | |
| fa1ad7b6-1f8b-44c8-a1f9-3050650cd6bd Francia (FR) | |
| 7e4cf2be-f299-4503-9431-7e017b9efec8 Norvegia (NO) | |
| 14c2c971-d55c-4fff-8fde-e873210a337e Portogallo (PT) | |
| 89c61246-db8e-4a5c-ad43-2a409d980a68 Repubblica Ceca (CZ) | |
| be162be4-de17-48d5-a173-726f7d52cdce Germania (DE) | |
| ff7a7e39-04b3-4946-ab00-62721314c116 Svezia (SE) | |
| 70ddf6ec-e3b6-46e6-a3a9-8f933b3204b5 Croazia (HR) | |
| ddf38937-25b5-4b0d-9da1-627be3654990 Belgio (BE) | |
| 4abfb734-bd84-4784-9da7-a1d40bbbb3f1 Spagna (ES) | |
| 89821f20-de8e-499d-9fa8-f3195df1a89a Ungheria (HU) | |
| 14c2c971-d55c-4fff-8fde-e873210a337e Portogallo (PT) | |
| 903fd46a-94b1-41a0-8f02-7dbd988d11b6 Grecia (GR) | |
| 8bb2ce48-bd04-43e6-b123-f4c32128e61e Polania (PL) | |
| aabdfbc9-c7bc-4dc7-b93f-04a94d3a40c6 Estonia (EE) | |
| 89c61246-db8e-4a5c-ad43-2a409d980a68 Repubblica Ceca (CZ) | |
| 89821f20-de8e-499d-9fa8-f3195df1a89a Ungheria (HU) | |
| 54ecec27-d4da-4545-af09-073063d52b3d Svezia (SE) | |
| aabdfbc9-c7bc-4dc7-b93f-04a94d3a40c6 Estonia (EE) | |
| 3d941da6-4637-4c72-a2d0-e38d9e5e92f5 Paesi Bassi (Olanda) (NL) | |
| ff7a7e39-04b3-4946-ab00-62721314c116 Svezia (SE) | |
| be162be4-de17-48d5-a173-726f7d52cdce Germania (DE) | |
| f236f618-a62b-404b-874f-e49e74995ab0 Germania (DE) | |
| c665f939-2582-4b3b-bf55-0e84aa435ae0 Francia (FR) | |
| fa1ad7b6-1f8b-44c8-a1f9-3050650cd6bd Francia (FR) | |
| 5cb4b37e-712f-4806-a223-a8162a77ad35 Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1CREHBD000A000000XX |
| EAN | 8015644746841 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 8015644746841 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0001 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 122 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M10 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | C |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 50 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1875.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2C 1250 Ekip Touch LI 3p F F - ABB - E1.2C1250 - 1SDA070834R1 | 89 Kbytes |
|
| E1.2C1250 1SDA070834R1 ABB E1.2C 1250 Ekip tocco LI 3p FF | 66 Kbytes |
|
