Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

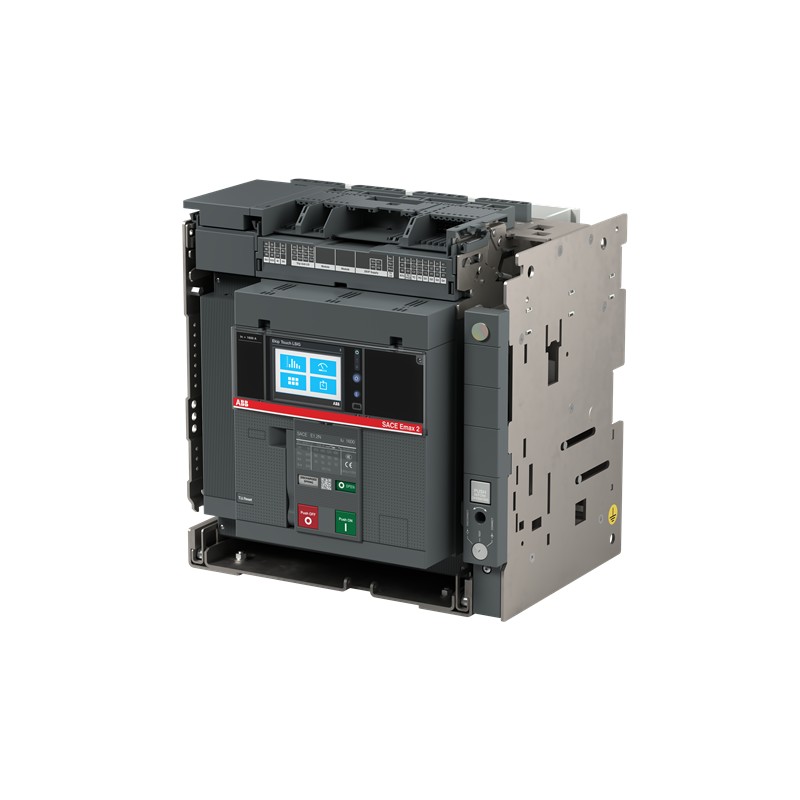

1SDA072776R1 ABB E1.2C 1000 Ekip LSIG tocco 4p WMP
Riferimento: 1SDA072776R1
Produttore: ABB
Descrizione:
E1.2C 1000 Ekip LSIG tocco 4p WMP
E1.2C 1000 Ekip Touch LSIG 4P W MP
E1.2C 1000 Ekip Touch LSIG 4p WMP
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 7fcf8f69-cb75-4100-8716-d758778efa8e Italia (IT) |
| SCIP semplificato | 58f7c268-25a3-4d45-8bb4-9654a1d54fa3 Polania (PL) |
| c66d036d-a39c-4269-b346-c3c73610cc91 Francia (FR) | |
| de9ee11f-063e-45f9-ad8f-9988ad2fc78e Svezia (SE) | |
| e62a59ba-803a-463a-82e9-9c50025be7cc Germania (DE) | |
| ecdc5a6a-36ff-4878-902d-0501c22b2e89 Germania (DE) | |
| ceb4351a-ff42-4a04-b0f5-61c51acce9e4 Francia (FR) | |
| 1c64af81-a63d-4399-b6d1-9ef1d4b2260a Estonia (EE) | |
| 7ab78fdd-a76b-4fb0-8e38-811d08f9836d Paesi Bassi (Olanda) (NL) | |
| 074d3be1-45a3-4b46-8fac-63ba333570b3 Ungheria (HU) | |
| 525f4b01-2784-48fd-b1a6-c0606f143e4d Spagna (ES) | |
| 7f69b333-4da3-49fa-90be-72430174c34d Svezia (SE) | |
| 1c64af81-a63d-4399-b6d1-9ef1d4b2260a Estonia (EE) | |
| cf9a4509-b157-4f1f-b471-110905ea2e3b Polania (PL) | |
| f28bdf4a-1797-414b-99c4-26247e7c5c3c Grecia (GR) | |
| cf9a4509-b157-4f1f-b471-110905ea2e3b Polania (PL) | |
| 7ab78fdd-a76b-4fb0-8e38-811d08f9836d Paesi Bassi (Olanda) (NL) | |
| 43ec83a8-bf3d-44f5-bbb8-a33cc25aa37a Polania (PL) | |
| 0af3af2d-1a74-4079-bf96-432fac19fbb8 Ungheria (HU) | |
| 4cc2b3bd-d09e-4d08-8d70-326e782cb5cf Germania (DE) | |
| 374949ac-e0d7-4f01-ad1b-ff9ab26988bf Germania (DE) | |
| ceb4351a-ff42-4a04-b0f5-61c51acce9e4 Francia (FR) | |
| d8586218-e577-47f9-b2c5-4063689b44c6 Croazia (HR) | |
| 6baeb088-3ee3-4aaf-a04a-a73268511801 Belgio (BE) | |
| 374949ac-e0d7-4f01-ad1b-ff9ab26988bf Germania (DE) | |
| 370a7ed7-425a-407e-9c3e-7af4c02251d9 Danimarca (DK) | |
| f28bdf4a-1797-414b-99c4-26247e7c5c3c Grecia (GR) | |
| 58f7c268-25a3-4d45-8bb4-9654a1d54fa3 Polania (PL) | |
| 43ec83a8-bf3d-44f5-bbb8-a33cc25aa37a Polania (PL) | |
| 96d41e09-a1db-4e82-b228-17619e9a13d9 Belgio (BE) | |
| 6baeb088-3ee3-4aaf-a04a-a73268511801 Belgio (BE) | |
| 5b8caa45-1691-48f5-adb3-8953d12d8e05 Norvegia (NO) | |
| bf75a4b8-d079-48c7-a893-2807a132fb1a Bulgaria (BG) | |
| 4cc2b3bd-d09e-4d08-8d70-326e782cb5cf Germania (DE) | |
| 370a7ed7-425a-407e-9c3e-7af4c02251d9 Danimarca (DK) | |
| e9f0aa03-af3f-4727-8de0-66040620476b Germania (DE) | |
| 6e1bb98a-232a-4d1a-815b-c361e4f68cd4 Repubblica Ceca (CZ) | |
| de9ee11f-063e-45f9-ad8f-9988ad2fc78e Svezia (SE) | |
| 0af3af2d-1a74-4079-bf96-432fac19fbb8 Ungheria (HU) | |
| e62a59ba-803a-463a-82e9-9c50025be7cc Germania (DE) | |
| e9f0aa03-af3f-4727-8de0-66040620476b Germania (DE) | |
| 5b8caa45-1691-48f5-adb3-8953d12d8e05 Norvegia (NO) | |
| e71724d9-44ca-496b-940a-225d21a40a42 Portogallo (PT) | |
| c66d036d-a39c-4269-b346-c3c73610cc91 Francia (FR) | |
| 074d3be1-45a3-4b46-8fac-63ba333570b3 Ungheria (HU) | |
| bf75a4b8-d079-48c7-a893-2807a132fb1a Bulgaria (BG) | |
| ecdc5a6a-36ff-4878-902d-0501c22b2e89 Germania (DE) | |
| 6e1bb98a-232a-4d1a-815b-c361e4f68cd4 Repubblica Ceca (CZ) | |
| 7f69b333-4da3-49fa-90be-72430174c34d Svezia (SE) | |
| 34dae0bc-3955-4e0f-9737-9174323dacde Finlandia (FI) | |
| 96d41e09-a1db-4e82-b228-17619e9a13d9 Belgio (BE) | |
| 525f4b01-2784-48fd-b1a6-c0606f143e4d Spagna (ES) | |
| 34dae0bc-3955-4e0f-9737-9174323dacde Finlandia (FI) | |
| d8586218-e577-47f9-b2c5-4063689b44c6 Croazia (HR) | |
| e71724d9-44ca-496b-940a-225d21a40a42 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZACQEGAF000A000000XX |
| EAN | 8015644766269 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 348 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 20 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 23 kg |
| EAN imballo livello 1 | 8015644766269 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0065 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 156 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | C |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072776R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica50 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica10000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1500.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
DATASHEET - PDF
Titolo
Dimensione
Tipo
