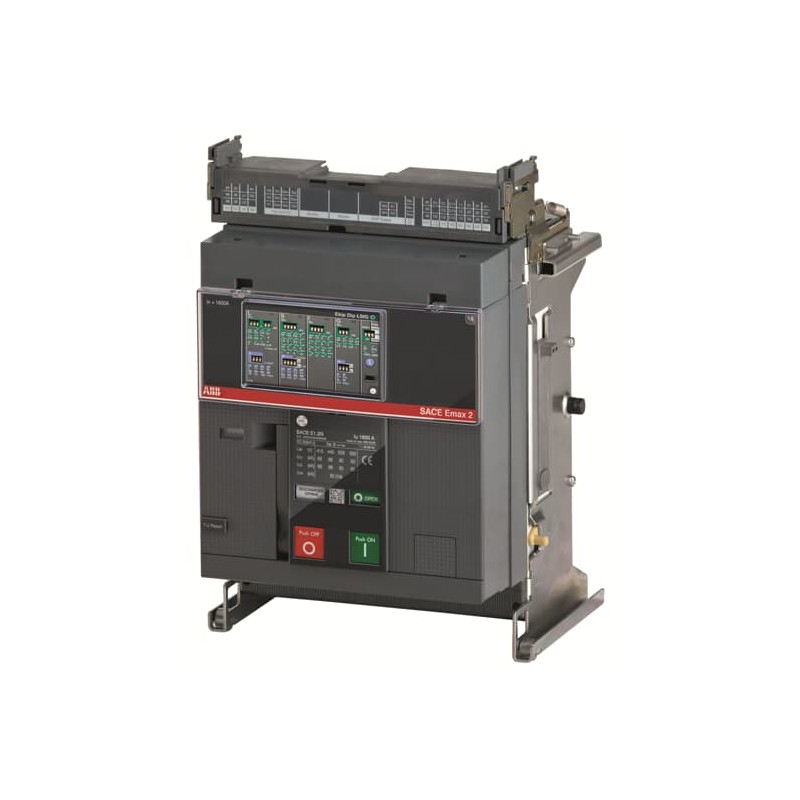

1SDA072142R1 ABB E1.2C 1000 Ekip LSI Dip 3p WMP
Riferimento: 1SDA072142R1
Produttore: ABB
Descrizione:
E1.2C 1000 Ekip LSI Dip 3p WMP
E1.2C 1000 Ekip Dip LSI 3P W MP
E1.2C 1000 Ekip Dip LSI 3p WMP
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | a3207ab2-28a7-4866-9b92-886fed3e1d9d Italia (IT) |
| SCIP semplificato | aa1e33ad-89ae-4031-8c70-228b53ab4131 Spagna (ES) |
| bc06a13f-20dd-4064-bd30-a72c2245b502 Estonia (EE) | |
| 952c8085-6550-4ff6-b037-fa087a42631b Paesi Bassi (Olanda) (NL) | |
| 0934b1fe-5414-403b-a4c6-f8789d02b496 Ungheria (HU) | |
| 3df4ab09-2e35-4819-b05d-8284985d590b Grecia (GR) | |
| 6e41b0b8-6b69-4a16-8284-f60b3d481110 Polania (PL) | |
| 806b9080-cd69-4f76-9509-0f05d6f396d3 Svezia (SE) | |
| cd200950-7312-46aa-820f-0132def6015f Germania (DE) | |
| cf9a61de-31e5-4a2a-8631-fb756c94d5de Germania (DE) | |
| 10530daa-cbcf-40e6-831f-9e7a8b039c20 Francia (FR) | |
| 9e336fa8-00bf-45fe-933c-7ba75d6946ba Francia (FR) | |
| b8b8655f-8b00-404c-897a-fe5273ce8820 Svezia (SE) | |
| 0af915a5-cbcf-421e-ab26-5cdba9975dd2 Polania (PL) | |
| 4e949a95-1f14-4042-95ba-da2f80a6c6c5 Portogallo (PT) | |
| 0934b1fe-5414-403b-a4c6-f8789d02b496 Ungheria (HU) | |
| 08f0918a-2d8d-4a7d-b215-db9c56336efe Belgio (BE) | |
| aa1e33ad-89ae-4031-8c70-228b53ab4131 Spagna (ES) | |
| b8b8655f-8b00-404c-897a-fe5273ce8820 Svezia (SE) | |
| 90dacdac-9590-408e-a90b-670d96c3a597 Germania (DE) | |
| 855fcb50-4ebd-43aa-8706-1064289ead28 Danimarca (DK) | |
| eb924160-6cbc-41d2-9e07-a9c47663a1f6 Germania (DE) | |
| 0e3cc9a5-cca2-454e-8bd8-b51e4a947ccd Bulgaria (BG) | |
| 89707c20-add8-4e52-bba1-c24edf43e6c7 Norvegia (NO) | |
| 10530daa-cbcf-40e6-831f-9e7a8b039c20 Francia (FR) | |
| eb924160-6cbc-41d2-9e07-a9c47663a1f6 Germania (DE) | |
| daf6f7d4-3380-4436-be8f-6a699ea8c227 Belgio (BE) | |
| d1677c04-085b-44b5-a090-d59164834ed0 Finlandia (FI) | |
| f70b38df-913c-4587-911b-33ac861202b2 Croazia (HR) | |
| 0af915a5-cbcf-421e-ab26-5cdba9975dd2 Polania (PL) | |
| e3a2df8c-4f4d-4df9-a40d-4a7b2252b248 Polania (PL) | |
| c41db2a6-421f-46d6-a4e2-4ac271bd9929 Germania (DE) | |
| 5d76c788-d486-4c54-9dc3-60a1d92df86b Ungheria (HU) | |
| 4e949a95-1f14-4042-95ba-da2f80a6c6c5 Portogallo (PT) | |
| d1677c04-085b-44b5-a090-d59164834ed0 Finlandia (FI) | |
| f70b38df-913c-4587-911b-33ac861202b2 Croazia (HR) | |
| 1334f757-79d9-4f90-8738-51f9d3b51220 Repubblica Ceca (CZ) | |
| 9e336fa8-00bf-45fe-933c-7ba75d6946ba Francia (FR) | |
| 3df4ab09-2e35-4819-b05d-8284985d590b Grecia (GR) | |
| 855fcb50-4ebd-43aa-8706-1064289ead28 Danimarca (DK) | |
| bc06a13f-20dd-4064-bd30-a72c2245b502 Estonia (EE) | |
| c41db2a6-421f-46d6-a4e2-4ac271bd9929 Germania (DE) | |
| 90dacdac-9590-408e-a90b-670d96c3a597 Germania (DE) | |
| 89707c20-add8-4e52-bba1-c24edf43e6c7 Norvegia (NO) | |
| 1334f757-79d9-4f90-8738-51f9d3b51220 Repubblica Ceca (CZ) | |
| 0e3cc9a5-cca2-454e-8bd8-b51e4a947ccd Bulgaria (BG) | |
| cf9a61de-31e5-4a2a-8631-fb756c94d5de Germania (DE) | |
| cd200950-7312-46aa-820f-0132def6015f Germania (DE) | |
| 5d76c788-d486-4c54-9dc3-60a1d92df86b Ungheria (HU) | |
| 806b9080-cd69-4f76-9509-0f05d6f396d3 Svezia (SE) | |
| e3a2df8c-4f4d-4df9-a40d-4a7b2252b248 Polania (PL) | |
| 6e41b0b8-6b69-4a16-8284-f60b3d481110 Polania (PL) | |
| 952c8085-6550-4ff6-b037-fa087a42631b Paesi Bassi (Olanda) (NL) | |
| daf6f7d4-3380-4436-be8f-6a699ea8c227 Belgio (BE) | |
| 08f0918a-2d8d-4a7d-b215-db9c56336efe Belgio (BE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1CQEGAB000A000000XX |
| EAN | 8015644759926 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 278 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 18 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 20 kg |
| EAN imballo livello 1 | 8015644759926 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0024 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 156 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | C |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072142R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica50 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica10000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1500.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
