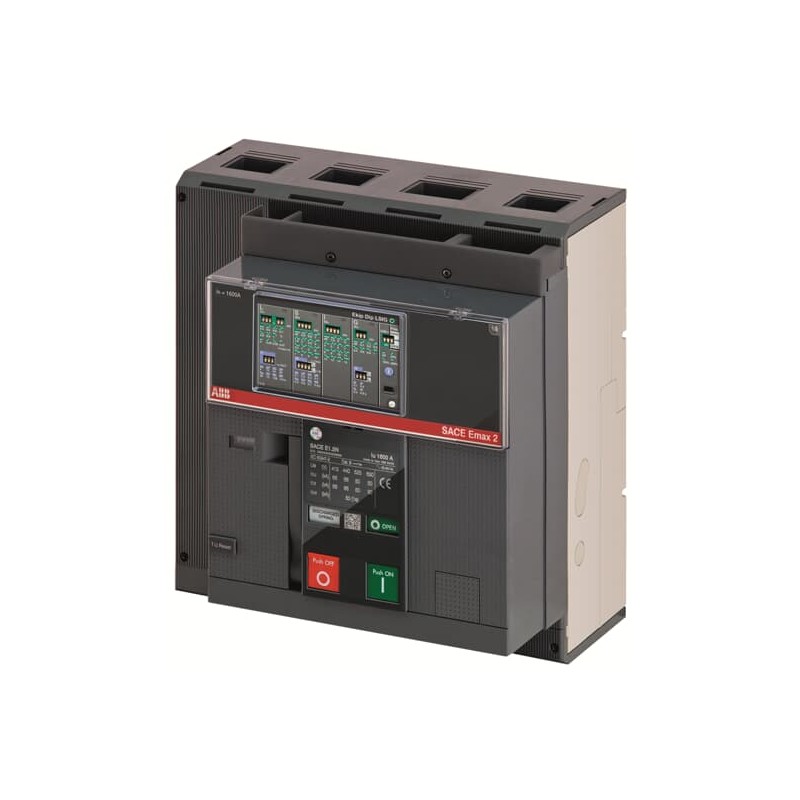

1SDA071421R1 ABB E1.2C 1000 Ekip Dip LI 4p FF
1SDA071421R1
ABB
E1.2C 1000 Ekip Dip LI 4p FF
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 807570cc-b576-4bf6-99d5-6b3f86c2f092 Italia (IT) |
| SCIP semplificato | bfdb5638-e373-4570-9412-a26ab0731d58 Germania (DE) |
| 8824832b-a177-4e72-acab-db2fa5f1abd3 Croazia (HR) | |
| c505afaf-9c5a-4195-a817-1ec30a8eba30 Germania (DE) | |
| 314aa721-939c-4474-9b5b-a82d76a92d43 Francia (FR) | |
| 4455d44e-f40f-4892-88be-8fce7b94c7e5 Ungheria (HU) | |
| 019d6ee1-1d4e-4543-b8d3-eb5fcbc78e2f Germania (DE) | |
| 22637b77-fb5b-4d2e-9d7d-1006782929ed Germania (DE) | |
| 38658ed6-3323-499f-91ec-8cd54e18ed8f Paesi Bassi (Olanda) (NL) | |
| e3d36915-86ee-4148-a8a4-cee6d5fd83fc Ungheria (HU) | |
| 98b1363d-ee6f-479e-8b85-05fb9183c003 Estonia (EE) | |
| 3efbfacd-59a8-4fa0-bd72-e3e915ed2d0f Portogallo (PT) | |
| 99e7c427-256e-4906-815a-5de234d164d7 Bulgaria (BG) | |
| c5f90a17-e129-4799-84e3-c897c50455f3 Svezia (SE) | |
| 953132ad-eb77-4a71-b1ba-69f224b5fce4 Polania (PL) | |
| 7db4dec2-33fc-4187-983b-a572c2274805 Francia (FR) | |
| ca1824ed-0597-43ec-8815-e291c68f28d2 Polania (PL) | |
| 095b6e60-465b-42e3-884c-18443517b916 Spagna (ES) | |
| 9648d01c-702d-484f-a2c8-ac59ae902a37 Belgio (BE) | |
| 2b74d837-9838-485d-af76-14514eba4648 Grecia (GR) | |
| 2d5e1e18-c63c-499d-b1e9-2505f52779cd Svezia (SE) | |
| fe2c0c20-ec80-4b8e-85f1-df7bd4703a5b Repubblica Ceca (CZ) | |
| f1a6a2c3-6c16-47bf-9e87-244e55cae8a8 Polania (PL) | |
| 2f2ba68f-a8bd-4f47-bf20-d3d6dc5f58e4 Norvegia (NO) | |
| cccb2d53-c742-42d5-8dd4-c09563a54b37 Finlandia (FI) | |
| 09e5adb2-457e-44c0-9849-5d3529c3a420 Belgio (BE) | |
| 720597b5-89e2-426e-9d17-518c97bafb5b Germania (DE) | |
| 7aabf370-a016-47fb-967f-9d25ef5a8737 Danimarca (DK) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZACQEGBA000A000000XX |
| EAN | 8015644752712 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 16 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 18 kg |
| EAN imballo livello 1 | 8015644752712 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0042 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 78 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 50 kA |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M10 |
| Sgancio | Ekip Dip LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | C |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 50 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2C 1000 Ekip Dip LI 4p F F - ABB - E1.2C1000 - 1SDA071421R1 | 89 Kbytes |
|
| E1.2C1000 1SDA071421R1 ABB E1.2C 1000 Ekip Dip LI 4p FF | 68 Kbytes |
|
