Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

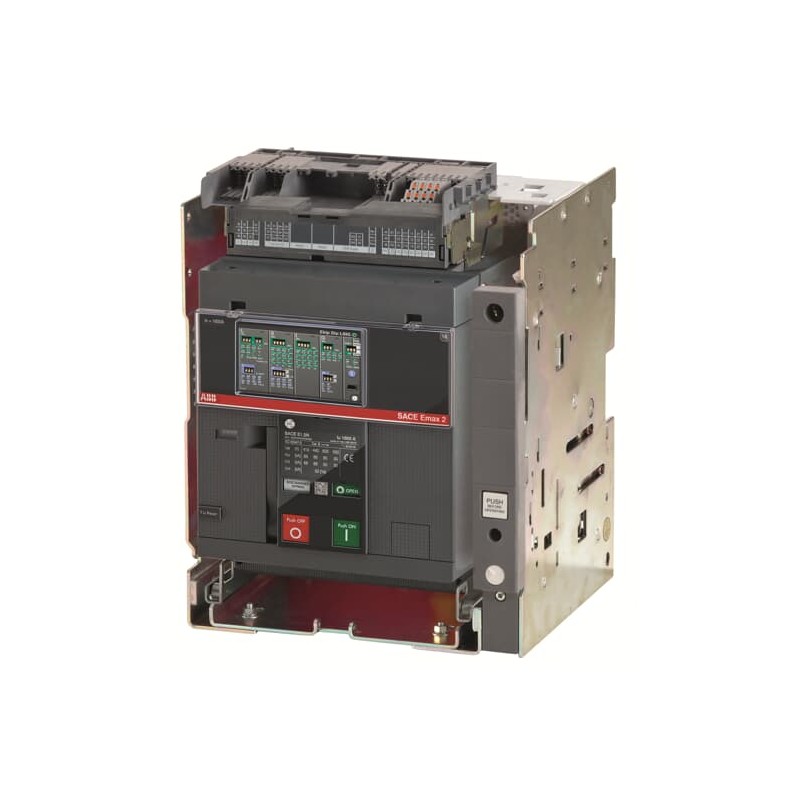

1SDA072722R1 ABB E1.2B 800 Ekip LSI Dip 4p WMP
Riferimento: 1SDA072722R1
Produttore: ABB
Descrizione:
E1.2B 800 Ekip LSI Dip 4p WMP
E1.2B 800 Ekip Dip LSI 4P W MP
E1.2B 800 Ekip Dip LSI 4p WMP
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | f7c79861-0df6-4725-9ffa-d78e8d7eed03 Italia (IT) |
| SCIP semplificato | e5f53bf3-0805-40a7-ab76-42be4b246705 Germania (DE) |
| a6d41516-e966-4682-aa3a-67c7a0aa70e1 Norvegia (NO) | |
| 44bacbd4-b0a4-4d56-b3f3-f12efb54b6bc Germania (DE) | |
| ae0ff947-c65e-4ae2-be16-da2cda707efa Germania (DE) | |
| de64c4d2-25cd-4117-b773-9b0ef6656fd6 Francia (FR) | |
| 52bda0d1-a3a8-4976-8931-e19181cc58f3 Ungheria (HU) | |
| 0b02a5ec-0f24-487c-a3e4-2aeb8fd7d707 Croazia (HR) | |
| aac7f154-33c1-485f-8847-da9252f67e29 Repubblica Ceca (CZ) | |
| a1d257ac-5880-4e28-8d5d-430c9e5fdf82 Portogallo (PT) | |
| 23afedc2-f9de-4fbb-8db3-243bd7d3acdd Finlandia (FI) | |
| 52bda0d1-a3a8-4976-8931-e19181cc58f3 Ungheria (HU) | |
| 0f980cf2-c656-4871-bdee-515052e132c2 Germania (DE) | |
| 23dcd3fe-b58a-4e10-b9b2-c7579153f63c Svezia (SE) | |
| af8c4df0-514c-4955-b467-765a2fd4b5c4 Germania (DE) | |
| aac7f154-33c1-485f-8847-da9252f67e29 Repubblica Ceca (CZ) | |
| dfa3fda4-f913-48ce-a738-4442b3a7e323 Belgio (BE) | |
| 88da8a1e-6f28-48a1-b55f-b4a995c0b6f2 Polania (PL) | |
| 1c7122b9-4264-425b-bf72-a9218abdd8da Paesi Bassi (Olanda) (NL) | |
| 31788190-5f5a-46d4-a5a7-43dc74a12061 Polania (PL) | |
| 2ef1191b-db37-4aed-982a-f3e309ebf4c8 Belgio (BE) | |
| 95905249-89e6-4bcb-bdf2-817a26983635 Ungheria (HU) | |
| dfa3fda4-f913-48ce-a738-4442b3a7e323 Belgio (BE) | |
| aa322d30-935a-475a-89a7-94d7584f87b9 Spagna (ES) | |
| a1d257ac-5880-4e28-8d5d-430c9e5fdf82 Portogallo (PT) | |
| 1c7122b9-4264-425b-bf72-a9218abdd8da Paesi Bassi (Olanda) (NL) | |
| 95905249-89e6-4bcb-bdf2-817a26983635 Ungheria (HU) | |
| f9d15e6f-fffd-4242-b14b-0fd25a234012 Estonia (EE) | |
| aa322d30-935a-475a-89a7-94d7584f87b9 Spagna (ES) | |
| f9d15e6f-fffd-4242-b14b-0fd25a234012 Estonia (EE) | |
| 31788190-5f5a-46d4-a5a7-43dc74a12061 Polania (PL) | |
| 328e49e3-346e-4899-a061-bf2fc55ad80a Francia (FR) | |
| 954e6e79-af44-4c08-af91-6418c52625bb Grecia (GR) | |
| 0f980cf2-c656-4871-bdee-515052e132c2 Germania (DE) | |
| af8c4df0-514c-4955-b467-765a2fd4b5c4 Germania (DE) | |
| 328e49e3-346e-4899-a061-bf2fc55ad80a Francia (FR) | |
| d1c0b7ee-7962-4a63-9351-f5facc1334ed Polania (PL) | |
| ffe9fa06-80b1-475b-b737-1fb63ff465c5 Svezia (SE) | |
| 23dcd3fe-b58a-4e10-b9b2-c7579153f63c Svezia (SE) | |
| de64c4d2-25cd-4117-b773-9b0ef6656fd6 Francia (FR) | |
| 7ce9606b-95a5-414b-8e10-40baf7403c63 Bulgaria (BG) | |
| 2ef1191b-db37-4aed-982a-f3e309ebf4c8 Belgio (BE) | |
| 88da8a1e-6f28-48a1-b55f-b4a995c0b6f2 Polania (PL) | |
| 44bacbd4-b0a4-4d56-b3f3-f12efb54b6bc Germania (DE) | |
| d1c0b7ee-7962-4a63-9351-f5facc1334ed Polania (PL) | |
| 954e6e79-af44-4c08-af91-6418c52625bb Grecia (GR) | |
| b2c2098a-2e0a-465d-b5c2-7db0a8739d31 Danimarca (DK) | |
| 23afedc2-f9de-4fbb-8db3-243bd7d3acdd Finlandia (FI) | |
| 0b02a5ec-0f24-487c-a3e4-2aeb8fd7d707 Croazia (HR) | |
| e5f53bf3-0805-40a7-ab76-42be4b246705 Germania (DE) | |
| ffe9fa06-80b1-475b-b737-1fb63ff465c5 Svezia (SE) | |
| 7ce9606b-95a5-414b-8e10-40baf7403c63 Bulgaria (BG) | |
| b2c2098a-2e0a-465d-b5c2-7db0a8739d31 Danimarca (DK) | |
| ae0ff947-c65e-4ae2-be16-da2cda707efa Germania (DE) | |
| a6d41516-e966-4682-aa3a-67c7a0aa70e1 Norvegia (NO) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZABPEFAB000A000000XX |
| EAN | 8015644765729 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 348 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 20 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 350 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 23 kg |
| EAN imballo livello 1 | 8015644765729 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0065 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 100 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072722R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica800 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica42 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica320.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica480.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1200.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
DATASHEET - PDF
Titolo
Dimensione
Tipo
