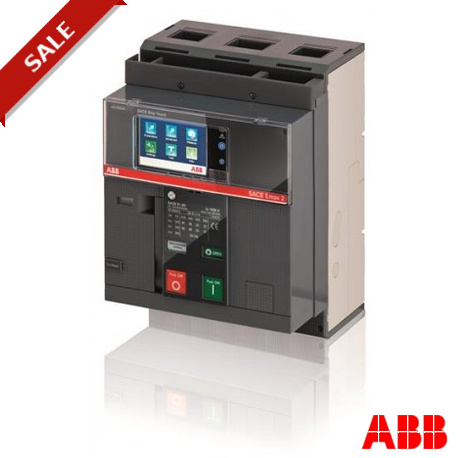

1SDA070864R1 ABB E1.2B 1600 Ekip tocco LI 3p FF
1SDA070864R1
ABB
E1.2B 1600 Ekip tocco LI 3p FF
E1.2B 1600 Ekip Touch LI 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 8efb4f47-11bb-45d4-bfee-80bd57bf4004 Italia (IT) |
| SCIP semplificato | 38934750-81e6-4de1-9c51-61b721ad028b Paesi Bassi (Olanda) (NL) |
| b58128cb-a662-4fb8-8c62-d4ea0bc6c2f4 Norvegia (NO) | |
| 07082a89-5007-42fe-b449-80a1ce03ec73 Bulgaria (BG) | |
| 94533792-aeb9-4bb5-8f3c-567783f6346d Portogallo (PT) | |
| 9633fb37-5fd8-4bc4-a7e5-b52decd689bf Germania (DE) | |
| 6651c11a-9e75-498f-94fc-3c60a8c62a93 Finlandia (FI) | |
| d30f5812-2230-4ae7-8d7a-03a1ab4a67c1 Svezia (SE) | |
| 4567b7e8-8a00-4f8f-a1a0-aabb08f20a7f Germania (DE) | |
| 044a6108-33e6-468b-bcee-d6294ff5d0b8 Danimarca (DK) | |
| a63dfa61-306c-491b-a593-99192e710b7b Polania (PL) | |
| 9633fb37-5fd8-4bc4-a7e5-b52decd689bf Germania (DE) | |
| 0d93dfe1-366d-47b2-85c6-08bf28a13cf5 Croazia (HR) | |
| 421d205d-2190-4fff-859f-d456c18d75c4 Belgio (BE) | |
| 35679ea6-6a84-4506-a0bd-8f2d95fb4f25 Polania (PL) | |
| 9e751647-2848-4e41-b365-e083969afbb8 Grecia (GR) | |
| 044a6108-33e6-468b-bcee-d6294ff5d0b8 Danimarca (DK) | |
| ef594f92-2e96-4d11-9c2f-5dc82e72171d Germania (DE) | |
| 40f20ad7-bc62-4b09-96df-20b422a9e929 Polania (PL) | |
| a63dfa61-306c-491b-a593-99192e710b7b Polania (PL) | |
| 38934750-81e6-4de1-9c51-61b721ad028b Paesi Bassi (Olanda) (NL) | |
| 421d205d-2190-4fff-859f-d456c18d75c4 Belgio (BE) | |
| 912f0e9e-7b3a-4050-b81d-5cbcdccaa719 Belgio (BE) | |
| 5c43ec7f-99db-4a8e-a0dd-7f63ad901132 Germania (DE) | |
| becea659-854a-435b-9978-f099a02a5d62 Ungheria (HU) | |
| 081c07a5-7a15-428a-83ad-793dd5875f38 Svezia (SE) | |
| 0d93dfe1-366d-47b2-85c6-08bf28a13cf5 Croazia (HR) | |
| becea659-854a-435b-9978-f099a02a5d62 Ungheria (HU) | |
| 68559392-7456-4545-8210-ecf3f431158a Repubblica Ceca (CZ) | |
| 94533792-aeb9-4bb5-8f3c-567783f6346d Portogallo (PT) | |
| 6651c11a-9e75-498f-94fc-3c60a8c62a93 Finlandia (FI) | |
| 43ad2d50-e74d-4071-abbc-bb110dd220df Francia (FR) | |
| 4567b7e8-8a00-4f8f-a1a0-aabb08f20a7f Germania (DE) | |
| b58128cb-a662-4fb8-8c62-d4ea0bc6c2f4 Norvegia (NO) | |
| 68559392-7456-4545-8210-ecf3f431158a Repubblica Ceca (CZ) | |
| 07082a89-5007-42fe-b449-80a1ce03ec73 Bulgaria (BG) | |
| 27271686-fb74-4b39-b2f6-5942777d3178 Germania (DE) | |
| 4222da7c-65e9-4be9-9d18-a133371f416e Francia (FR) | |
| 1e5f9966-d9a8-4dc0-96a0-c7b716177005 Ungheria (HU) | |
| 325987d5-a369-49a2-b02f-3bde6bb50ad2 Spagna (ES) | |
| 912f0e9e-7b3a-4050-b81d-5cbcdccaa719 Belgio (BE) | |
| ef594f92-2e96-4d11-9c2f-5dc82e72171d Germania (DE) | |
| 43ad2d50-e74d-4071-abbc-bb110dd220df Francia (FR) | |
| 081c07a5-7a15-428a-83ad-793dd5875f38 Svezia (SE) | |
| 5c43ec7f-99db-4a8e-a0dd-7f63ad901132 Germania (DE) | |
| 35679ea6-6a84-4506-a0bd-8f2d95fb4f25 Polania (PL) | |
| 27271686-fb74-4b39-b2f6-5942777d3178 Germania (DE) | |
| 285608ef-b48e-4a41-ba32-42297f1a09b0 Estonia (EE) | |
| 4222da7c-65e9-4be9-9d18-a133371f416e Francia (FR) | |
| 40f20ad7-bc62-4b09-96df-20b422a9e929 Polania (PL) | |
| 9e751647-2848-4e41-b365-e083969afbb8 Grecia (GR) | |
| d30f5812-2230-4ae7-8d7a-03a1ab4a67c1 Svezia (SE) | |
| 325987d5-a369-49a2-b02f-3bde6bb50ad2 Spagna (ES) | |
| 285608ef-b48e-4a41-ba32-42297f1a09b0 Estonia (EE) | |
| 1e5f9966-d9a8-4dc0-96a0-c7b716177005 Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1BSEJBD000A000000XX |
| EAN | 8015644747145 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 8015644747145 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0001 |
| Dati tecnici | |
| Capacità di connessione | 1200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 6500 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 201 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1600 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 42 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2400.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2B 1600 Ekip Touch LI 3p F F - ABB - E1.2B1600 - 1SDA070864R1 | 89 Kbytes |
|
| E1.2B1600 1SDA070864R1 ABB E1.2B 1600 Ekip tocco LI 3p FF | 66 Kbytes |
|
