Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

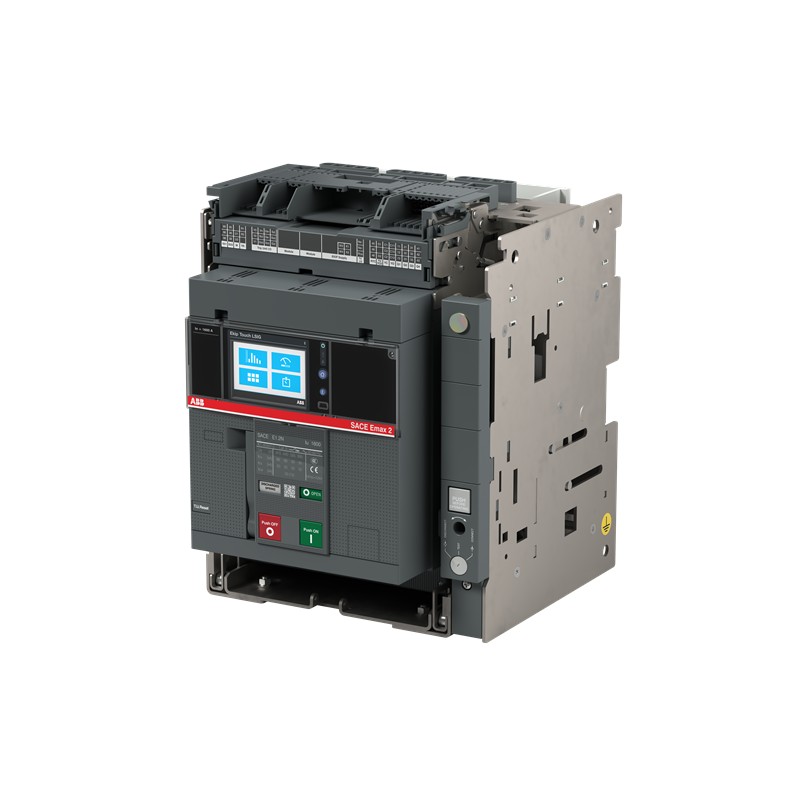

1SDA072135R1 ABB E1.2B 1000 Ekip LSI tocco 3p WMP
Riferimento: 1SDA072135R1
Produttore: ABB
Descrizione:
E1.2B 1000 Ekip LSI tocco 3p WMP
E1.2B 1000 Ekip Touch LSI 3P W MP
E1.2B 1000 Ekip Touch LSI 3p WMP
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 3e9d0836-e42c-4752-a41f-fbe44c866b10 Italia (IT) |
| SCIP semplificato | f428d1c0-1b0f-441d-ae35-40106a9524e9 Polania (PL) |
| 93a54fc2-6338-4227-ab85-2a7e5ccd9bad Polania (PL) | |
| 9ec3cb73-41e4-44dc-97f3-9b465b3b13b8 Svezia (SE) | |
| 25590643-4444-49ab-a91c-29402d1a30ec Germania (DE) | |
| 05f36f6e-46a0-444b-baa1-b0ce6a13df60 Polania (PL) | |
| 4dd3ddf1-616e-463b-9bdb-9266fac426ef Finlandia (FI) | |
| 82528a55-03b3-4069-9843-6f6d78bbd337 Danimarca (DK) | |
| c9692867-a1de-4cc1-91df-f348b61b9929 Belgio (BE) | |
| 9e2b227c-431b-42a4-af7a-20c85a0f469b Bulgaria (BG) | |
| 9cee46f9-3910-4267-9e69-065d5768a2d8 Repubblica Ceca (CZ) | |
| cedf81b7-76ed-4447-8e4f-59d2a67e9a9a Germania (DE) | |
| 8275440b-7968-4452-9759-95681babcb17 Ungheria (HU) | |
| 8275440b-7968-4452-9759-95681babcb17 Ungheria (HU) | |
| 6e5f1d3a-48ff-4038-872b-a5ab634bc5a0 Germania (DE) | |
| b3922f2b-c823-45ea-b2f8-502316033f5f Portogallo (PT) | |
| 4dd3ddf1-616e-463b-9bdb-9266fac426ef Finlandia (FI) | |
| 9cee46f9-3910-4267-9e69-065d5768a2d8 Repubblica Ceca (CZ) | |
| 56d86908-981d-4c84-865b-f5985fb8d2f0 Belgio (BE) | |
| 352f10a9-bb49-470e-9254-6c321c7b10f5 Francia (FR) | |
| 25590643-4444-49ab-a91c-29402d1a30ec Germania (DE) | |
| d6684edb-9e6a-498e-bc44-9857f848d43e Norvegia (NO) | |
| d6684edb-9e6a-498e-bc44-9857f848d43e Norvegia (NO) | |
| 56bd18e2-17d3-4d27-a534-f86c50f7af5b Germania (DE) | |
| fa85d0f2-70b6-4257-9c70-340fcf44b702 Croazia (HR) | |
| 05f36f6e-46a0-444b-baa1-b0ce6a13df60 Polania (PL) | |
| b3922f2b-c823-45ea-b2f8-502316033f5f Portogallo (PT) | |
| f428d1c0-1b0f-441d-ae35-40106a9524e9 Polania (PL) | |
| 3f647cae-3cc7-4a0a-ae09-5e71e36215c6 Paesi Bassi (Olanda) (NL) | |
| c9692867-a1de-4cc1-91df-f348b61b9929 Belgio (BE) | |
| 24e602d3-2e0b-480b-8a4b-6a79db8c1165 Ungheria (HU) | |
| 4a0be204-366d-4049-b362-2774aae0424e Spagna (ES) | |
| 85e5f9d4-780b-4619-a880-f27101badf38 Francia (FR) | |
| 9e2b227c-431b-42a4-af7a-20c85a0f469b Bulgaria (BG) | |
| a947ad0a-6552-483d-ac74-1c6705ed0981 Svezia (SE) | |
| 229413b6-6367-49c0-97cc-b1f7541c5103 Estonia (EE) | |
| 9ec3cb73-41e4-44dc-97f3-9b465b3b13b8 Svezia (SE) | |
| 85e5f9d4-780b-4619-a880-f27101badf38 Francia (FR) | |
| 22b1b1ef-00c2-4f68-80ff-982eb6724045 Grecia (GR) | |
| 3f647cae-3cc7-4a0a-ae09-5e71e36215c6 Paesi Bassi (Olanda) (NL) | |
| 24e602d3-2e0b-480b-8a4b-6a79db8c1165 Ungheria (HU) | |
| 4a0be204-366d-4049-b362-2774aae0424e Spagna (ES) | |
| 229413b6-6367-49c0-97cc-b1f7541c5103 Estonia (EE) | |
| 22b1b1ef-00c2-4f68-80ff-982eb6724045 Grecia (GR) | |
| 93a54fc2-6338-4227-ab85-2a7e5ccd9bad Polania (PL) | |
| 352f10a9-bb49-470e-9254-6c321c7b10f5 Francia (FR) | |
| a947ad0a-6552-483d-ac74-1c6705ed0981 Svezia (SE) | |
| 6e5f1d3a-48ff-4038-872b-a5ab634bc5a0 Germania (DE) | |
| cedf81b7-76ed-4447-8e4f-59d2a67e9a9a Germania (DE) | |
| 829d72f3-10b6-4a51-92e5-d9bab1dfd874 Germania (DE) | |
| 56d86908-981d-4c84-865b-f5985fb8d2f0 Belgio (BE) | |
| fa85d0f2-70b6-4257-9c70-340fcf44b702 Croazia (HR) | |
| 82528a55-03b3-4069-9843-6f6d78bbd337 Danimarca (DK) | |
| 56bd18e2-17d3-4d27-a534-f86c50f7af5b Germania (DE) | |
| 829d72f3-10b6-4a51-92e5-d9bab1dfd874 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1BQEGAE000A000000XX |
| EAN | 8015644759858 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 278 mm |
| Altezza prodotto | 363.5 mm |
| Profondità prodotto | 271 mm |
| Peso netto prodotto | 18 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 20 kg |
| EAN imballo livello 1 | 8015644759858 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0024 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 156 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0103 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072135R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica42 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica10000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1500.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
