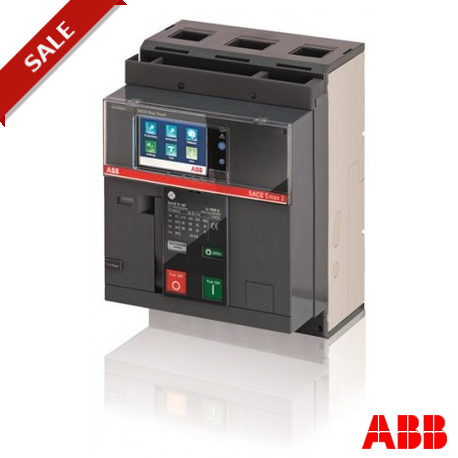

1SDA070785R1 ABB E1.2B 1000 Ekip LSI tocco 3p FF
1SDA070785R1
ABB
E1.2B 1000 Ekip LSI tocco 3p FF
E1.2B 1000 Ekip Touch LSI 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E1.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2360 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1900 |
| 9AKK108468A3028 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.4 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 98af3829-6bf4-4247-8692-511d22267351 Italia (IT) |
| SCIP semplificato | 969a53fd-641b-4b62-8879-86305fb02811 Ungheria (HU) |
| 5e6a392a-3377-43bd-80e6-7e33749b3fe1 Svezia (SE) | |
| 49f1bc1b-4170-40dc-a626-9f36703d6cf8 Francia (FR) | |
| 3afa4c95-8ee0-4a5e-811f-8cab2d075008 Polania (PL) | |
| 195c9bfb-2f8c-422a-b590-0ceb6eb43098 Germania (DE) | |
| 5e6a392a-3377-43bd-80e6-7e33749b3fe1 Svezia (SE) | |
| 4f7260aa-7f3c-4f8e-a2c8-359d428586f0 Spagna (ES) | |
| 4825f0cd-4b99-43c0-839b-a323471fc3cb Grecia (GR) | |
| 6041c228-b054-4f36-aa7d-b442e0c8df16 Paesi Bassi (Olanda) (NL) | |
| 38674921-6472-4921-bb2b-2b69650923a9 Ungheria (HU) | |
| c654d30e-12fe-4ef9-85b4-d7ee14f0f0db Svezia (SE) | |
| e38d3cb9-34a3-4d79-bac5-063ece1bb251 Francia (FR) | |
| 4825f0cd-4b99-43c0-839b-a323471fc3cb Grecia (GR) | |
| 49d71a07-f02a-4bd0-8029-e7e54fffe824 Estonia (EE) | |
| af22bdad-0d29-4be4-b3f8-8eb970de391f Bulgaria (BG) | |
| 86f929c2-e785-4e30-a8c6-e30f636edbc8 Polania (PL) | |
| 6041c228-b054-4f36-aa7d-b442e0c8df16 Paesi Bassi (Olanda) (NL) | |
| 97af705b-003f-42a6-9c04-1dd3acf4dbc5 Polania (PL) | |
| 8c196a9d-3557-4599-9bc7-233f7c5e59dc Portogallo (PT) | |
| 65ef0954-9a70-4656-8671-52982ac52a91 Croazia (HR) | |
| ae8206aa-3ae4-42e6-8573-3e39ccf92462 Germania (DE) | |
| a76ac0c9-8d73-45bc-be7a-81ab78fcabce Danimarca (DK) | |
| 0f8e8069-5a4f-4ee6-8696-49e080e6c289 Germania (DE) | |
| ae8206aa-3ae4-42e6-8573-3e39ccf92462 Germania (DE) | |
| d99078b7-5573-40e9-87fb-a7a3418b349f Norvegia (NO) | |
| 5a33431f-58a4-400d-b953-ea60daf374ee Belgio (BE) | |
| 86f929c2-e785-4e30-a8c6-e30f636edbc8 Polania (PL) | |
| 65ef0954-9a70-4656-8671-52982ac52a91 Croazia (HR) | |
| 086b61b8-dedd-4b40-a6a9-e16ddc65e5dc Germania (DE) | |
| 8159cfbd-752b-4193-9784-d40eddd051cf Germania (DE) | |
| 3afa4c95-8ee0-4a5e-811f-8cab2d075008 Polania (PL) | |
| 156d45a0-ee27-4bb3-9ca5-d02123dacb85 Belgio (BE) | |
| 8159cfbd-752b-4193-9784-d40eddd051cf Germania (DE) | |
| a76ac0c9-8d73-45bc-be7a-81ab78fcabce Danimarca (DK) | |
| c3f13b18-6749-4abd-8b0f-ba2b36aafadc Finlandia (FI) | |
| 97af705b-003f-42a6-9c04-1dd3acf4dbc5 Polania (PL) | |
| c654d30e-12fe-4ef9-85b4-d7ee14f0f0db Svezia (SE) | |
| 0f8e8069-5a4f-4ee6-8696-49e080e6c289 Germania (DE) | |
| 156d45a0-ee27-4bb3-9ca5-d02123dacb85 Belgio (BE) | |
| 38674921-6472-4921-bb2b-2b69650923a9 Ungheria (HU) | |
| e38d3cb9-34a3-4d79-bac5-063ece1bb251 Francia (FR) | |
| 4f7260aa-7f3c-4f8e-a2c8-359d428586f0 Spagna (ES) | |
| b2afccfd-e441-4dff-80eb-32a95c776839 Repubblica Ceca (CZ) | |
| af22bdad-0d29-4be4-b3f8-8eb970de391f Bulgaria (BG) | |
| 086b61b8-dedd-4b40-a6a9-e16ddc65e5dc Germania (DE) | |
| b2afccfd-e441-4dff-80eb-32a95c776839 Repubblica Ceca (CZ) | |
| d99078b7-5573-40e9-87fb-a7a3418b349f Norvegia (NO) | |
| 49f1bc1b-4170-40dc-a626-9f36703d6cf8 Francia (FR) | |
| 5a33431f-58a4-400d-b953-ea60daf374ee Belgio (BE) | |
| c3f13b18-6749-4abd-8b0f-ba2b36aafadc Finlandia (FI) | |
| 969a53fd-641b-4b62-8879-86305fb02811 Ungheria (HU) | |
| 8c196a9d-3557-4599-9bc7-233f7c5e59dc Portogallo (PT) | |
| 195c9bfb-2f8c-422a-b590-0ceb6eb43098 Germania (DE) | |
| 49d71a07-f02a-4bd0-8029-e7e54fffe824 Estonia (EE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z1BQEGBE000A000000XX |
| EAN | 8015644746353 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 296 mm |
| Profondità prodotto | 183 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 8015644746353 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0001 |
| Dati tecnici | |
| Capacità di connessione | 1000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 78 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 24 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 42 kA |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (525 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC |
| Sottotipo | E1.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 45 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5546 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000999R0101 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH000999R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 42 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 10000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E1.2B 1000 Ekip Touch LSI 3p F F - ABB - E1.2B1000 - 1SDA070785R1 | 89 Kbytes |
|
| E1.2B1000 1SDA070785R1 ABB E1.2B 1000 Ekip LSI tocco 3p FF | 66 Kbytes |
|
