ABB 2CSM200943R1801 2CSM200943R1801 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

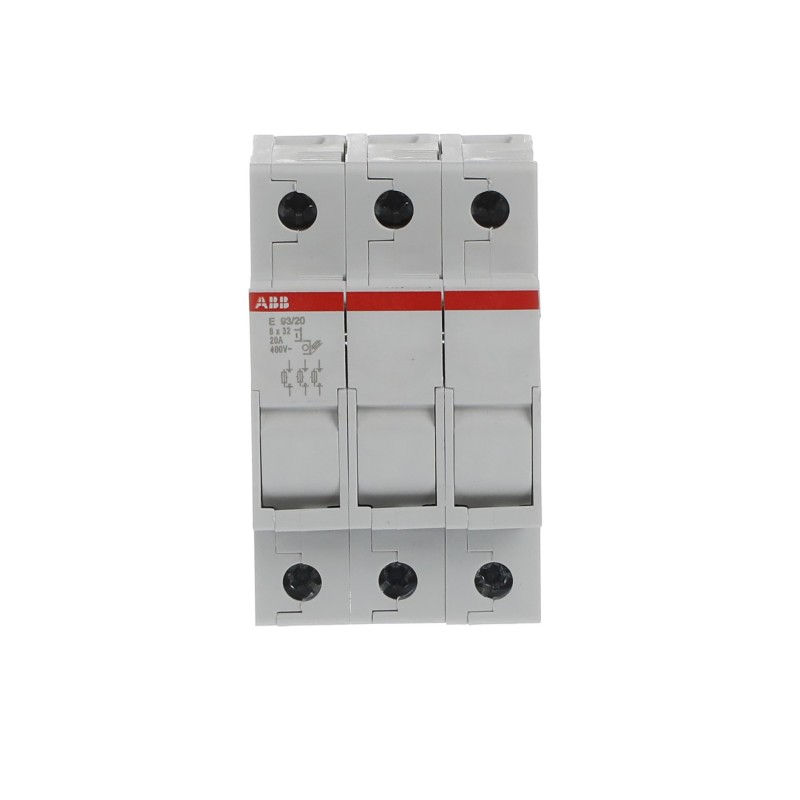

2CSM200943R1801 ABB E titolare 93/20 fusibile

Riferimento: 2CSM200943R1801

Produttore: ABB

Descrizione:

E titolare 93/20 fusibile
Base portafusibili E93/20 20A 3p
Portafusibili

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > supporto per fusibile cilindrico
  • ABB > Altri dispositivi modulari > E90 - E930 - E9F

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 19,41 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 10 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Numero di poli protetti3
Numero di poli3P
Coppia di serraggio2...2.5 N·m
Categoria di utilizzoAC-20B
AC-22B
Lock TypePadlockable When Open
Tipo di guarnizioneSealing Wire
Material of ConductorRame
Opzioni forniteNo
Cacciavite raccomandatoPozidriv 2
Shock and Vibration Withstand acc. to IEC 61373Category 1, Class B
Capacità di connessioneRigid 1.5-25 mm²
Stranded 1.5-16 mm²
Taglia fusibile8.5x31.5 mm
Operating Humidity (RHamb)max. 90% with temp. +20 °C
50% with max. temp. +40 °C
Corrente nominale di funzionamento AC (Ie)20 A
Electrical
Tensione nominale (Ur)acc. To IEC 400 V
Tensione nominale di funzionamentoAC-20B 690 V
AC-22B 400 V
Tensione nominale di isolamento (Ui)1 kV
Frequenza nominale (f)50/60 Hz
Perdita di potenzaTotal 7.5 W
a Condizioni Operative Nominali per Polo 2.5 W
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSARigid 16-10 AWG
Stranded 16-3 AWG
Material Compliance
Informazioni RoHS9AKK106713A5623
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20140101
REACH Declaration9AKK108467A9482
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20240429
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Temperatura ambienteIn funzione -5...+40 °C
In magazzino -25...+70 °C
Grado di protezioneIP20
Massima altitudine d'esercizio permessa2000 m
Resistenza alle vibrazioni secondo IEC 60068-2-61 mm 2 … 13 Hz
Resistenza agli urti secondo IEC 60068-2-2715g 18 shocks 13 ms
Informazioni ambientalifare riferimento alle Informazioni RoHS
Dimensioni
Larghezza in numero di intervalli modulari3
Larghezza prodotto53 mm
Altezza prodotto85 mm
Profondità prodotto64 mm
Peso netto prodotto183 g
Profondità integrata (t2)64 mm
Ordinazione
Unità imballo livello 1box 2 pezzo (i)
Peso lordo imballo livello 10.369 kg
Certificati e dichiarazioni (numero del documento)
Certificato BV9AKK108467A0330
Certificato CCC9AKK108467A0340
Dichiarazione di conformità - CE9AKK106713A5623
Certificato IMQ9AKK108467A0323
Certificato KRS9AKK108467A0337
Certificato LR9AKK107991A7313
Installation
Tipo di montaggioDIN-Rail
Download Piu' Usati
Scheda tecnica2CSC444002B0204
Classificazioni e standard esterni
ETIM 9EC002705 - Holder for cylindrical fuse
ETIM 10EC002705 - Holder for cylindrical fuse
UNSPSC39122233
eClassV11.0 : 27142121
Codice classificazione oggettoF
Norme di riferimentoIEC 60947-3
Ente di certificazioneIMQ, BV, Korean register, CCC, EAC

ETIM for 2CSM200943R1801 Disgiuntori, fusibili (EC002705)

Nome caratteristicatensione nominale (EF000002)
Valore caratteristica400 V
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicabarra DIN
Nome caratteristicaper dimensione del fusibile (EF008316)
Valore caratteristica8.5×31.5 mm
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaSì
Nome caratteristicachiudibile (EF000113)
Valore caratteristicaSì
Nome caratteristicacon visualizzazione ottica dei difetti (EF008181)
Valore caratteristicaNo
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica64 mm
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
