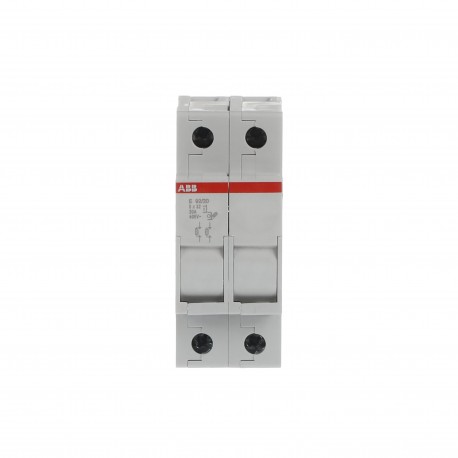

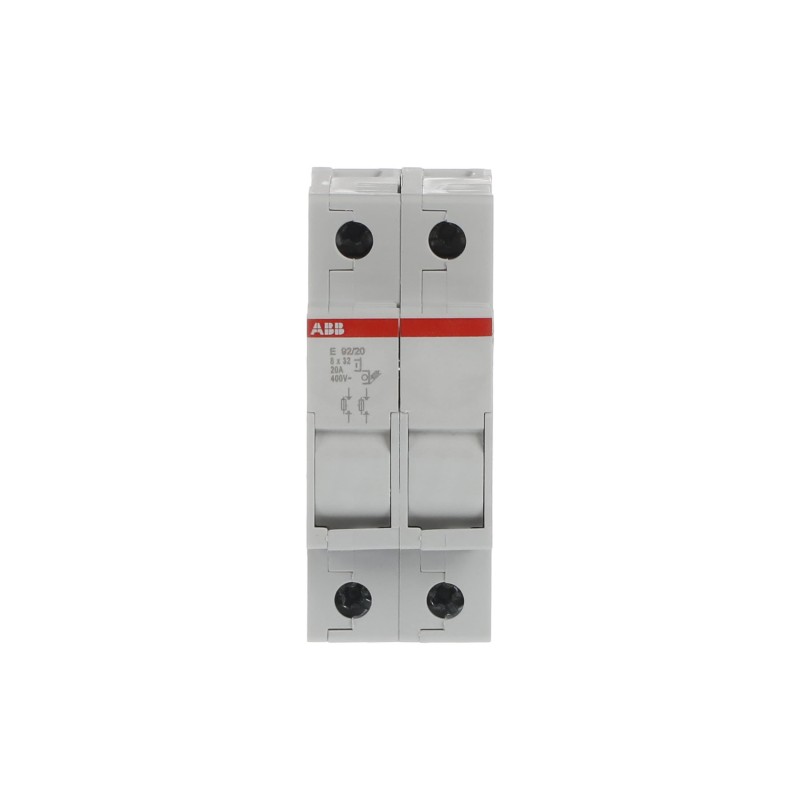

ABB 2CSM200953R1801 2CSM200953R1801 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CSM200953R1801 ABB E titolare 92/20 fusibile

Riferimento: 2CSM200953R1801

Produttore: ABB

Descrizione:

E titolare 92/20 fusibile

Base portafusibili E92/20 20A 2p

Portafusibili

Categorie:

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > supporto per fusibile cilindrico
ABB > Altri dispositivi modulari > E90 - E930 - E9F

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 12,45 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 7-8 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

Dati tecnici
Numero di poli protetti	2
Numero di poli	2P
Coppia di serraggio	2...2.5 N·m
Categoria di utilizzo	AC-20B
	AC-22B
Lock Type	Padlockable When Open
Tipo di guarnizione	Sealing Wire
Material of Conductor	Rame
Opzioni fornite	No
Cacciavite raccomandato	Pozidriv 2
Shock and Vibration Withstand acc. to IEC 61373	Category 1, Class B
Capacità di connessione	Rigid 1.5-25 mm²
	Stranded 1.5-16 mm²
Taglia fusibile	8.5x31.5 mm
Operating Humidity (RH_amb)	max. 90% with temp. +20 °C
	50% with max. temp. +40 °C
Corrente nominale di funzionamento AC (I_e)	20 A
Electrical
Tensione nominale (U_r)	acc. To IEC 400 V
Tensione nominale di funzionamento	AC-20B 690 V
	AC-22B 400 V
Tensione nominale di isolamento (U_i)	1 kV
Frequenza nominale (f)	50/60 Hz
Perdita di potenza	Total 5 W
	a Condizioni Operative Nominali per Polo 2.5 W
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSA	Rigid 16-10 AWG
	Stranded 16-3 AWG
Material Compliance
Informazioni RoHS	9AKK106713A5623
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS	20140101
REACH Declaration	9AKK108467A9482
REACH Information	True - contains substances > 0.1 mass percentage
REACH Date	20240429
Conflict Minerals Reporting Template (CMRT)	9AKK108468A3363
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8	Business To Consumer
Dati ambientali
Temperatura ambiente	In funzione -5...+40 °C
	In magazzino -25...+70 °C
Grado di protezione	IP20
Massima altitudine d'esercizio permessa	2000 m
Resistenza alle vibrazioni secondo IEC 60068-2-6	1 mm 2 … 13 Hz
Resistenza agli urti secondo IEC 60068-2-27	15g 18 shocks 13 ms
Informazioni ambientali	fare riferimento alle Informazioni RoHS
Dimensioni
Larghezza in numero di intervalli modulari	2
Larghezza prodotto	35 mm
Altezza prodotto	85 mm
Profondità prodotto	64 mm
Peso netto prodotto	122 g
Profondità integrata (t₂)	64 mm
Ordinazione
Unità imballo livello 1	box 3 pezzo (i)
Peso lordo imballo livello 1	0.369 kg
Certificati e dichiarazioni (numero del documento)
Certificato BV	9AKK108467A0330
Certificato CCC	9AKK108467A0340
Dichiarazione di conformità - CE	9AKK106713A5623
Certificato IMQ	9AKK108467A0323
Certificato KRS	9AKK108467A0337
Certificato LR	9AKK107991A7313
Installation
Tipo di montaggio	DIN-Rail
Download Piu' Usati
Scheda tecnica	2CSC444002B0204
Classificazioni e standard esterni
ETIM 9	EC002705 - Holder for cylindrical fuse
ETIM 10	EC002705 - Holder for cylindrical fuse
UNSPSC	39122233
eClass	V11.0 : 27142121
Codice classificazione oggetto	F
Norme di riferimento	IEC 60947-3
Ente di certificazione	IMQ, BV, Korean register, CCC, EAC
