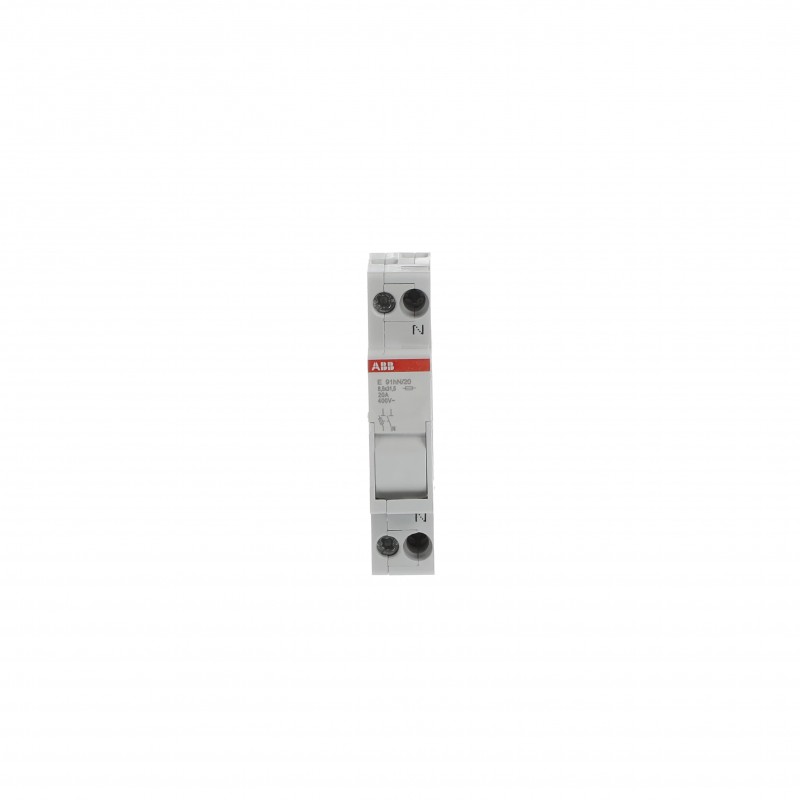

2CSM200963R1801 ABB E 91hN / 20 Portafusibile
2CSM200963R1801
ABB
E 91hN / 20 Portafusibile
Base portafusibili E91HN/20 20A 1p+N
Portafusibili
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > supporto per fusibile cilindrico
Altri dispositivi modulari > E90 - E930 - E9F
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Numero di poli protetti | 1 |
| Numero di poli | 2P |
| Posizione dei terminali neutri | Right |
| Coppia di serraggio | 0.8...1.2 N·m |
| Tipo di fusibile | gG and aM cylindrical fuse links |
| Lock Type | Padlockable |
| Tipo di guarnizione | Sealing Wire |
| Material of Conductor | Rame |
| Opzioni fornite | No |
| Cacciavite raccomandato | Pozidriv 2 |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Capacità di connessione | Stranded 1.5…10 mm² |
| Rigid 1.5…16 mm² | |
| Taglia fusibile | 8.5x31.5 mm |
| Operating Humidity (RHamb) | max. 90% at +20 °C, 50% at max. +40 °C |
| Corrente nominale di funzionamento AC (Ie) | 20 A |
| Electrical | |
| Tensione nominale (Ur) | acc. To IEC 400 V |
| Tensione nominale di funzionamento | 690 V AC |
| Tensione nominale di isolamento (Ui) | 1 kV |
| Frequenza nominale (f) | 50/60 Hz |
| Perdita di potenza | Total 6 W |
| a Condizioni Operative Nominali per Polo 3 W | |
| Material Compliance | |
| Informazioni RoHS | 2CSC444001D2701 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20140101 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -5...+40 °C |
| In magazzino -25...+70 °C | |
| Grado di protezione | IP20 |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 mm 2 … 13 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 15g 18 shocks 11 ms |
| Informazioni ambientali | fare riferimento alle Informazioni RoHS |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1 |
| Larghezza prodotto | 18 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 64 mm |
| Peso netto prodotto | 70 g |
| Profondità integrata (t2) | 64 mm |
| Ordinazione | |
| Unità imballo livello 1 | box 6 pezzo (i) |
| Peso lordo imballo livello 1 | 0.423 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 9AKK108467A0330 |
| Certificato CCC | 9AKK108467A0341 |
| Dichiarazione di conformità - CE | 2CSC444001D2701 |
| Certificato IMQ | 9AKK108467A0322 |
| Installation | |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 2CSC444002B0204 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002705 - Holder for cylindrical fuse |
| ETIM 10 | EC002705 - Holder for cylindrical fuse |
| UNSPSC | 39122233 |
| eClass | V11.0 : 27142121 |
| Codice classificazione oggetto | F |
| Ente di certificazione | IMQ, BV, CCC, EAC |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| E 91HN/20 Fuse holder - ABB - E91HN/20 - 2CSM200963R1801 | 83 Kbytes |
|
| E91HN/20 2CSM200963R1801 ABB E 91hN / 20 Portafusibile | 52 Kbytes |
|
