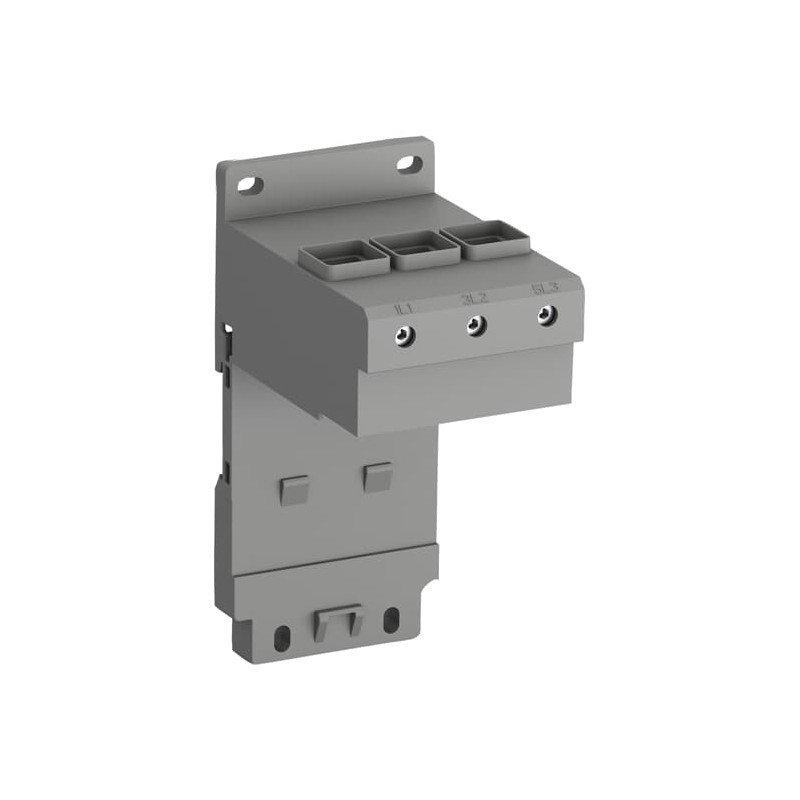

1SAZ901901R1001 ABB DB96 singolo Kit di montaggio
1SAZ901901R1001
ABB
DB96 singolo Kit di montaggio
KIT DI MONTAGGIO DB96 IND. EF96 e TF96
DB96 Salvamotori e relè termici
Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Contattori e relè di sovraccarico > Thermal Relays
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC107047M6803 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 70 mm |
| Altezza prodotto | 157 mm |
| Profondità prodotto | 102 mm |
| Peso netto prodotto | 0.19 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V AC |
| Frequenza nominale (f) | Circuito Principale 60 Hz |
| Circuito Principale 50 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Numero di poli | 3P |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 6 ... 50 mm² |
| Flexible with Ferrule 2x 6 ... 35 mm² | |
| Flexible with Insulated Ferrule 1x 6 ... 50 mm² | |
| Flexible with Insulated Ferrule 2x 6 ... 16 mm² | |
| Flessibile 1x 6 ... 70 mm² | |
| Flessibile 2x 6 ... 35 mm² | |
| Rigid 1x 6 ... 70 mm² | |
| Rigid 2x 6 ... 35 mm² | |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 22 mm |
| Cacciavite raccomandato | Hexagon 4 |
| M8 | |
| Posizione di montaggio | Posizione 1 a 6 |
| Idoneo per | TF96 |
| EF96 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1x 8-1 AWG |
| Flessibile 2x 8-3 AWG | |
| Stranded 1x 8-1 AWG | |
| Stranded 2x 8-2 AWG | |
| Coppia di serraggio UL/CSA | Circuito Principale 55 in·lb |
| Dati ambientali | |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SAD101100-3504 |
| Declaration of Conformity - UKCA | 1SAD201100-3504 |
| Certificato UL | E48139-20130329 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 76 mm |
| Altezza imballo livello 1 | 160 mm |
| Profondità imballo livello 1 | 111 mm |
| Peso lordo imballo livello 1 | 0.24 kg |
| EAN imballo livello 1 | 4013614501524 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 10 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| eClass | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| Codice categoria granulare IDEA (IGCC) | 2988 >> Mounting kits |
| E-Number (Sweden) | 3210251 |
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio (EF000215) | set di montaggio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| DB96 Single Mounting Kit - ABB - DB96 - 1SAZ901901R1001 | 87 Kbytes |
|
| DB96 1SAZ901901R1001 ABB DB96 singolo Kit di montaggio | 51 Kbytes |
|
