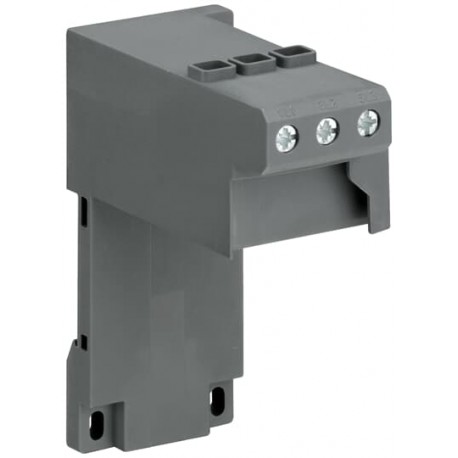

1SAZ701902R0001 ABB DB42 singolo Kit di montaggio
Riferimento: 1SAZ701902R0001
Produttore: ABB
Descrizione:
DB42 singolo Kit di montaggio
DB42 KIT DI MONTAGGIO INDIPENDENTE RELe TF42
DB42 Salvamotori e relè termici
Categorie:
- Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
- ABB > Contattori e relè di sovraccarico > Thermal Relays
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC106025M6802 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAZ700410F0001 |
| Dimensioni | |
| Larghezza prodotto | 50 mm |
| Altezza prodotto | 102 mm |
| Profondità prodotto | 108 mm |
| Peso netto prodotto | 0.087 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale di funzionamento (Ie) | 40 A |
| Corrente nominale di funzionamento AC-3 (Ie) | 40 A |
| Frequenza nominale (f) | Circuito Principale 50 Hz |
| Circuito Principale 60 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Circuito Principale 6 kV | |
| Tensione nominale di isolamento (Ui) | 690 V |
| Numero di poli | 3P |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 0.75 ... 10 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 10 mm² | |
| Flessibile 1x 0.75 ... 10 mm² | |
| Rigid 1x 0.75 ... 2.5 mm² | |
| Coppia di serraggio | Circuito Principale 1.5 ... 2.7 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Cacciavite raccomandato | Pozidriv 2 |
| Posizione di montaggio | Posizione 1 a 5 |
| Idoneo per | TF42 |
| Norme di riferimento | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1x 18-6 AWG |
| Stranded 1x 18-6 AWG | |
| Coppia di serraggio UL/CSA | Circuito Principale 13 ... 22 in·lb |
| Dati ambientali | |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | No Certificate Needed |
| Dichiarazione di conformità - CE | 1SAD101100-3504 |
| Declaration of Conformity - UKCA | 1SAD201100-3504 |
| Certificato DNV | No Certificate Needed |
| Certificato GL | No Certificate Needed |
| Certificato LR | No Certificate Needed |
| Certificato RINA | No Certificate Needed |
| Certificato RMRS | No Certificate Needed |
| Certificato UL | E48139-20090126 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 108 mm |
| Altezza imballo livello 1 | 50 mm |
| Profondità imballo livello 1 | 102 mm |
| Peso lordo imballo livello 1 | 0.12 kg |
| EAN imballo livello 1 | 4013614407826 |
| Unità imballo livello 2 | 84 pezzo (i) |
| Larghezza imballo livello 2 | 405 mm |
| Altezza imballo livello 2 | 360 mm |
| Profondità imballo livello 2 | 380 mm |
| Peso lordo imballo livello 2 | 10.5 kg |
| EAN imballo livello 2 | 4013614480010 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 10 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| eClass | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| Codice categoria granulare IDEA (IGCC) | 2988 >> Mounting kits |
| E-Number (Finland) | 3707472 |
| E-Number (Norway) | 4116785 |
| E-Number (Sweden) | 3210002 |
ETIM for 1SAZ701902R0001 Apparecchi elettrici a bassa tensione (EC002498)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di accessori/pezzi di ricambio (EF000215)
Valore caratteristicaset di montaggio
