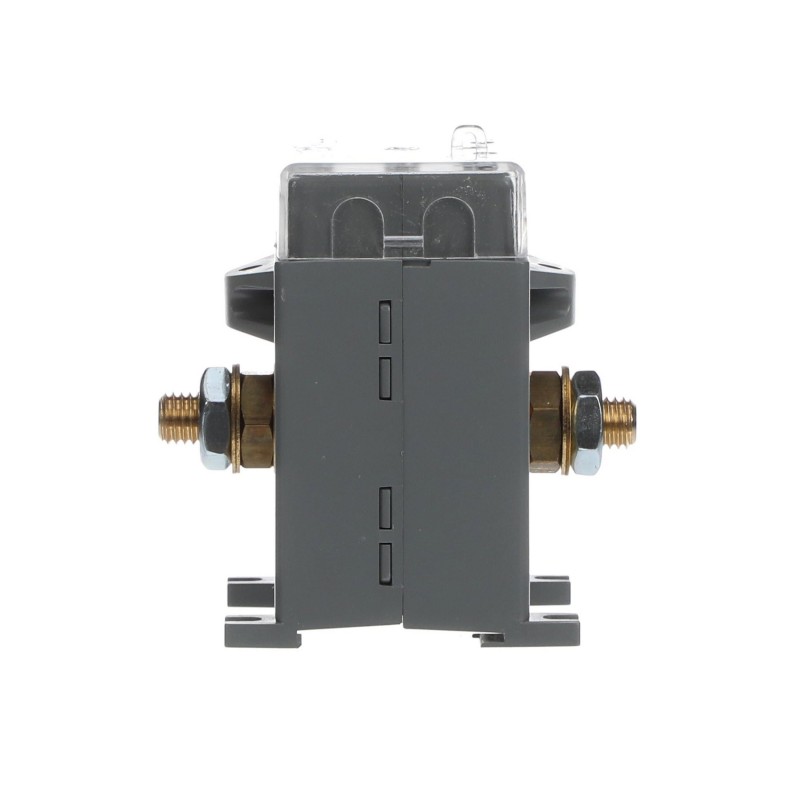

2CSG111120R1141 ABB Trasformatore di corrente CTA/100
2CSG111120R1141
ABB
Trasformatore di corrente CTA/100
Trasformatori Amperometrici
Apparecchi elettrici a bassa tensione > trasformatore di corrente
AER e trasformatori di corrente
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Uso cavo | Cavo |
| Corrente nominale | 100 A |
| Corrente primaria nominale (Ipn) | 100 A |
| Corrente secondaria nominale (Isn) | 5 A |
| Funzione limite corrente | FS 5 |
| Uscita potenza apparente | 2 V·A |
| Collegamento uscita secondaria | Screw connection |
| Precisione | ±0,5% |
| Model Number | Through-feed current converter |
| Number of Inputs | Primary 1 |
| Electrical | |
| Frequenza (f) | 50 ... 60 Hz |
| Material Compliance | |
| Informazioni RoHS | 2CSC445013K0201 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2002/95/CE 18 Agosto, 2005 e amendamenti |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -5 ... 50 °C |
| Informazioni ambientali | fare riferimento alle Informazioni RoHS |
| Dimensioni | |
| Larghezza prodotto | 56 mm |
| Altezza prodotto | 26.5 mm |
| Profondità prodotto | 63 mm |
| Peso netto prodotto | 0.460 kg |
| Diametro foro | 29 mm |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.482 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK106713A5700 |
| EU Data Act Compliance Declaration | Not applicable |
| Installation | |
| Istruzioni e manuali | 2CSC446012B0201 |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK107046A0430 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002048 - Current transformer |
| ETIM 10 | EC002048 - Current transformer |
| eClass | V11.0 : 27210902 |
| Codice classificazione oggetto | T |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | trasformatore di corrente |
| corrente nominale primaria (EF007405) | 100 A |
| intensità di corrente nominale secondaria (EF007471) | 5 A |
| potenza apparente nominale secondaria (EF007470) | 2 VA |
| classe di precisione (EF008842) | 0.5 |
| fattore di limitazione sovracorrente (EF007511) | FS 5 |
| tarato (EF008836) | Sì |
| con protezione dal contatto (EF008186) | Sì |
| altezza dell'apertura (EF012757) | 8 mm |
| larghezza dell'apertura (EF012758) | 8 mm |
| diametro dell'apertura (EF005153) | 29 mm |
| fissaggio a scatto (EF007462) | No |
| con guida in rame (EF007380) | No |
| collegamento secondario (EF021093) | raccordo a vite |
| numero di ingressi primari (EF006947) | 1 |
