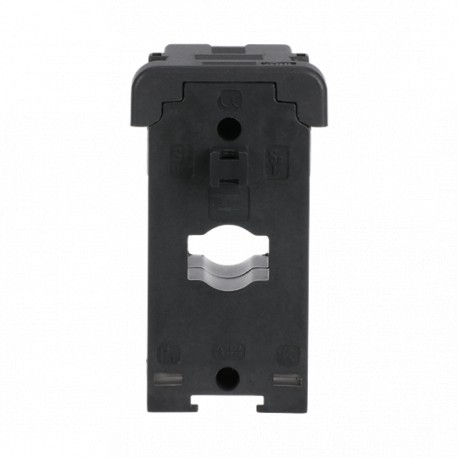

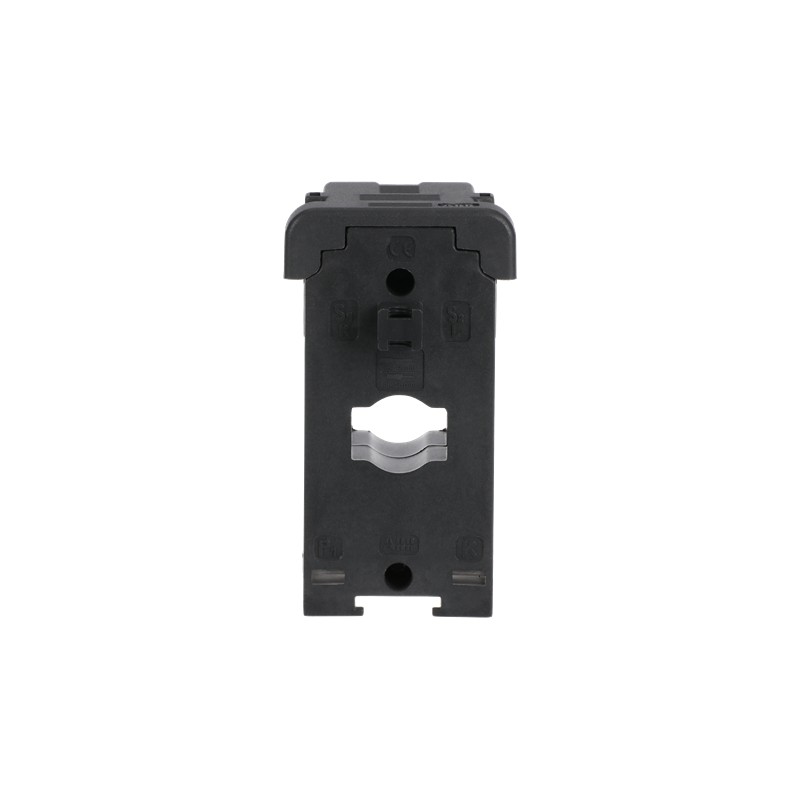

2CSG225805R1101 ABB CT PRO XT 200 trasformatore di corrente
2CSG225805R1101
ABB
CT PRO XT 200 trasformatore di corrente
Trasformatore Intens. CT PRO XT 200
Trasformatori Amperometrici
Apparecchi elettrici a bassa tensione > trasformatore di corrente
AER e trasformatori di corrente > Transformers CT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Uso cavo | Cavo e barra orizzontale |
| Corrente nominale | 200 A |
| Corrente primaria nominale (Ipn) | 200 A |
| Corrente secondaria nominale (Isn) | 5 A |
| Funzione limite corrente | FS 5 |
| Uscita potenza apparente | 50 V·A |
| Collegamento uscita secondaria | Screw connection |
| Precisione | ±1% |
| Model Number | Through-feed current converter |
| Number of Inputs | Primary 1 |
| Sezione cavo | 18 mm |
| Sezione nominale | 20 x 10 mm |
| Electrical | |
| Frequenza (f) | 50 ... 60 Hz |
| Perdita di potenza | 15 W |
| Material Compliance | |
| Informazioni RoHS | 2CSC445004K2701 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2002/95/CE 18 Agosto, 2005 e amendamenti |
| Data RoHS | 27/01/2014 0.00.00 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -5 ... 50 °C |
| Grado di protezione | IP30 |
| Informazioni ambientali | fare riferimento alle Informazioni RoHS |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 26.5 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 320 g |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.5 kg |
| E-Number (Finland) | 6701036 |
| E-Number (Norway) | 8027351 |
| ID prodotto in sostituzione (NUOVO) | 2CSG280275R1000 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK106713A5701 |
| Installation | |
| Istruzioni e manuali | 2CSC446012B0201 |
| Tipo di montaggio | Through Primary |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK107046A0430 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002048 - Current transformer |
| ETIM 10 | EC002048 - Current transformer |
| eClass | V11.0 : 27210902 |
| Codice classificazione oggetto | P |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | trasformatore di corrente |
| corrente nominale primaria (EF007405) | 200 A |
| intensità di corrente nominale secondaria (EF007471) | 5 A |
| potenza apparente nominale secondaria (EF007470) | 50 VA |
| classe di precisione (EF008842) | 1 |
| fattore di limitazione sovracorrente (EF007511) | FS 5 |
| tarato (EF008836) | Sì |
| con protezione dal contatto (EF008186) | Sì |
| altezza dell'apertura (EF012757) | 12 mm |
| larghezza dell'apertura (EF012758) | 22 mm |
| fissaggio a scatto (EF007462) | No |
| con guida in rame (EF007380) | No |
| collegamento secondario (EF021093) | raccordo a vite |
| numero di ingressi primari (EF006947) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF ENERGY EFICIENCY EN.pdf | 12 Mbytes |
|
| CT PRO XT 200 Current transformer - ABB - CT PRO XT 200 - 2CSG225805R1101 | 81 Kbytes |
|
| CT PRO XT 200 2CSG225805R1101 ABB CT PRO XT 200 trasformatore di corrente | 48 Kbytes |
|
