Visualizza ingrandito

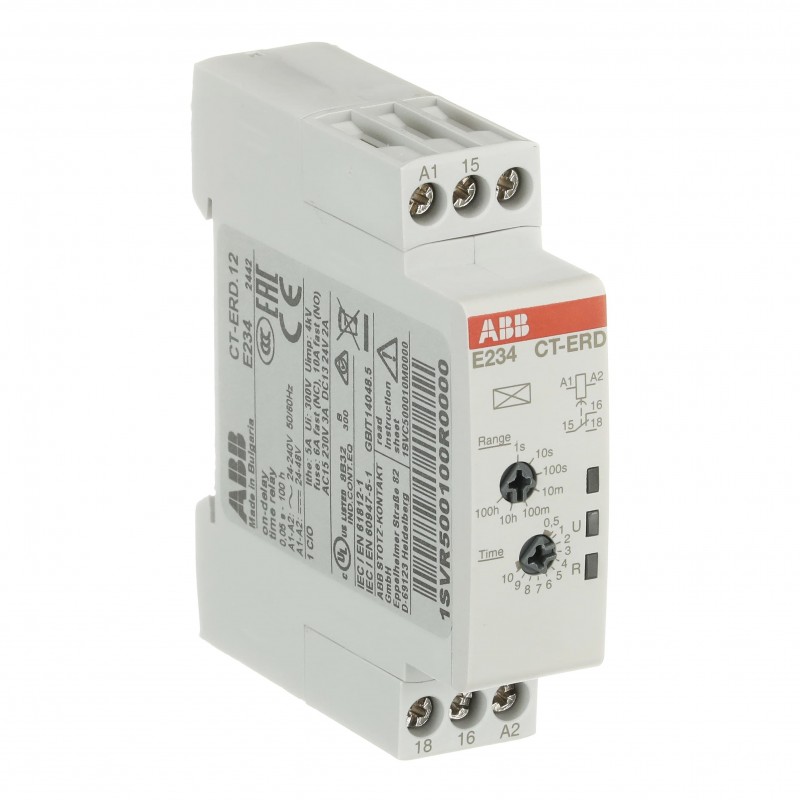

1SVR500100R0000 ABB relè CT-ERD.12 tempo, ON-delay 1c / o, 24-240VAC 24-48VDC
1SVR500100R0000
ABB
relè CT-ERD.12 tempo, ON-delay 1c / o, 24-240VAC 24-48VDC
E234CT-ERD.12 Temporizzatore
Relè temporizzatori E 234
relè > relè a tempo
Altri dispositivi modulari > Timing, various DESTO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614350658 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_01 |
| Istruzioni e manuali | 1SVC500010M1000 |
| 1SVC500010M0000 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC201307_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 17.5 mm |
| Altezza prodotto | 70 mm |
| Profondità prodotto | 63 mm |
| Peso netto prodotto | 0.052 kg |
| Dati tecnici | |
| Tipo di relè timer | ON-Delay |
| Intervallo di tempo | 0.05 s ... 100 h |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Uscita | 1 C/O (SPDT) Contact |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 6 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 6 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso 4 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Capacità di connessione | Flessibile 1x 0.5 ... 2.5 mm² |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Coppia di serraggio | 0.5 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Pozidriv 1 | |
| Posizione di montaggio | Qualsiasi |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | C300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Coppia di serraggio UL/CSA | 4.43 ... 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | C300 |
| Infiammabilità secondo UL94 | V-2 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | fd48775a-6f36-4e9f-a96e-14298ce29582 Germania (DE) |
| SCIP semplificato | 2f835f88-02b7-4458-bcdb-8013fe8a6ac6 Germania (DE) |
| c0a3c6c6-5c86-4a3a-bfa5-14cdbf991a36 Germania (DE) | |
| 52ad026d-44c5-474c-92d5-cc2c06d0dd65 Ungheria (HU) | |
| 0f5174c2-181a-4b87-8131-907b0b9f1f2c Francia (FR) | |
| f1ff7992-5a2e-4dd6-abad-032410217481 Norvegia (NO) | |
| d6c68938-687b-4e6e-a320-92ea05ed0445 Polania (PL) | |
| b5370cad-2f83-4263-8a39-819fb27a15c4 Portogallo (PT) | |
| bb2e9c41-cb4a-4605-9ecc-1fbce74ad29d Ungheria (HU) | |
| 22a78b91-3edf-4ceb-9e1b-434d3bc586f1 Grecia (GR) | |
| b61eef43-7d29-40a8-8c7b-881f987ee97e Bulgaria (BG) | |
| ac64a76a-a0f5-4407-9c3a-0db546ac21a4 Estonia (EE) | |
| fac9fabe-1f65-4e29-afd2-faa346ac0f81 Svezia (SE) | |
| 9d075b2f-fa3a-4304-bfa9-b2f20de195ca Svezia (SE) | |
| 8dfbdd1f-4b38-4745-a463-4bcfa5fbe517 Polania (PL) | |
| 9c73ef2d-aefd-4b86-907f-80fdd403d061 Francia (FR) | |
| 7638da17-b776-4e84-89dd-6f33308a634c Danimarca (DK) | |
| 9872eeb5-f555-4fe6-bf4d-eb233578f096 Finlandia (FI) | |
| 551df2e5-c747-4f13-915f-e2c81773055f Italia (IT) | |
| 0e707a1f-a668-4c88-91e2-80dbcaef10f7 Belgio (BE) | |
| e328b804-066c-4ffb-be46-247b3598f9de Repubblica Ceca (CZ) | |
| 971e5c5b-c97a-42a3-b785-1476b25b3bb1 Polania (PL) | |
| 99505722-148f-4802-b3bf-f34e8152c0b8 Paesi Bassi (Olanda) (NL) | |
| 29c0cbbe-bf80-44e5-937a-25528e8d7f05 Croazia (HR) | |
| 32abf4db-d1a4-4892-9a14-c06800462e75 Germania (DE) | |
| ca68f2ea-82e6-4236-8f94-e0fb31697573 Germania (DE) | |
| 45753629-a4fb-4131-b48b-b827206a2a82 Spagna (ES) | |
| 28db0e26-9d87-49dd-972e-7f1c85c95285 Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC_2019010303150608 |
| Certificato CQC | CQC2019010303150608 |
| Certificato cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Dichiarazione di conformità - CE | 1SVD981010-00 |
| Declaration of Conformity - UKCA | 1SVD981010-10 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 89 mm |
| Profondità imballo livello 1 | 20 mm |
| Altezza imballo livello 1 | 65 mm |
| Peso lordo imballo livello 1 | 0.065 kg |
| EAN imballo livello 1 | 4013614350658 |
| EAN imballo livello 2 | 4013614580239 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001439 - relè a tempo |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712640 |
| E-Number (Norway) | 4364061 |
| E-Number (Sweden) | 4033006 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| CT-ERD.12 Time relay, ON-delay 1c/o, 24-240VAC 24-48VDC - ABB - E234CT-ERD - 1SVR500100R0000 | 91 Kbytes |
|
| E234CT-ERD 1SVR500100R0000 ABB relè CT-ERD.12 tempo, ON-delay 1c / o, 24-240VAC 24-48VDC | 61 Kbytes |
|
