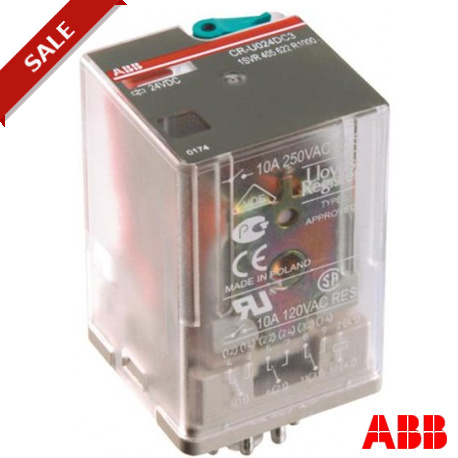

1SVR405622R1000 ABB CR-U024DC3 Pluggable interface relay 3c/o, A1-A2 24VDC, 250V/10A
1SVR405622R1000
ABB
10
CR-U024DC3 Pluggable interface relay 3c/o, A1-A2=24VDC, 250V/10A
Relè a innesto CR-U024DC3
CR-U024DC3 ALIMENT. 24VDC 3 C/O 250V/10A
relè > relè di commutazione
Relè elettronici > Plug-in relays
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
PDF
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614498572 |
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_05 |
| Istruzioni e manuali | 1SVC405600M9000 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC132578_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 35 mm |
| Altezza prodotto | 54.4 mm |
| Profondità prodotto | 35 mm |
| Peso netto prodotto | 0.083 kg |
| Dati tecnici | |
| Funzione | Relè zoccolati universali serie CR-U |
| Sottofunzione | Relay w/o built in LED |
| Tensione nominale di alimentazione di controllo (Us) | 24 V DC |
| Tensione nominale di funzionamento | 250 V AC |
| Uscita | 3 C/O (SPDT) Contacts |
| Segnale uscita | 250 V / 10 A |
| Tipo di morsetto | Pin |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 10 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (120 V) 3 A |
| (230 V) 1.5 A | |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 10 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| (250 V) 0.1 A | |
| Tensione nominale di isolamento (Ui) | 250 V |
| Grado di protezione | IP40 |
| Posizione di montaggio | 1 |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61810-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Infiammabilità secondo UL94 | HB |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC_2017010303949759 |
| Certificato CQC | CQC2017010303949759 |
| Certificato CSA | CSA_1587291 |
| Declaration of Conformity - CCC | 2020980303000199 |
| Dichiarazione di conformità - CE | 1SVD982021-0003 |
| Declaration of Conformity - UKCA | 1SVD982021-1000 |
| Certificato EAC | EAC_RU_C-DE.ME77.B.00446-19 |
| Certificato LR | LR_05_20002_E5 |
| Certificato RMRS | RMRS_1740019250 |
| Certificato UR | UR_E244330 |
| Certificato VDE | VDE_40019116 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 182 mm |
| Profondità imballo livello 1 | 77 mm |
| Altezza imballo livello 1 | 76 mm |
| Peso lordo imballo livello 1 | 0.87 kg |
| EAN imballo livello 1 | 4013614374197 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001437 - relè di commutazione |
| ETIM 8 | EC001437 - Switching relay |
| ETIM 9 | EC001437 - Switching relay |
| eClass | V11.0 : 27371601 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712769 |
| E-Number (Norway) | 4187465 |
| E-Number (Sweden) | 4005422 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| con morsetti amovibili (EF003340) | No |
| corrente nominale (EF000001) | 10 A |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 3 |
| con contatti forzati (EF003357) | No |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| apparecchio completo con base (EF003359) | No |
| con indicatore a LED (EF005950) | No |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale del contatto (EF007544) | altro |
| grado di protezione (IP) (EF005474) | IP40 |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 54.4 mm |
| profondità (EF000049) | 35 mm |
