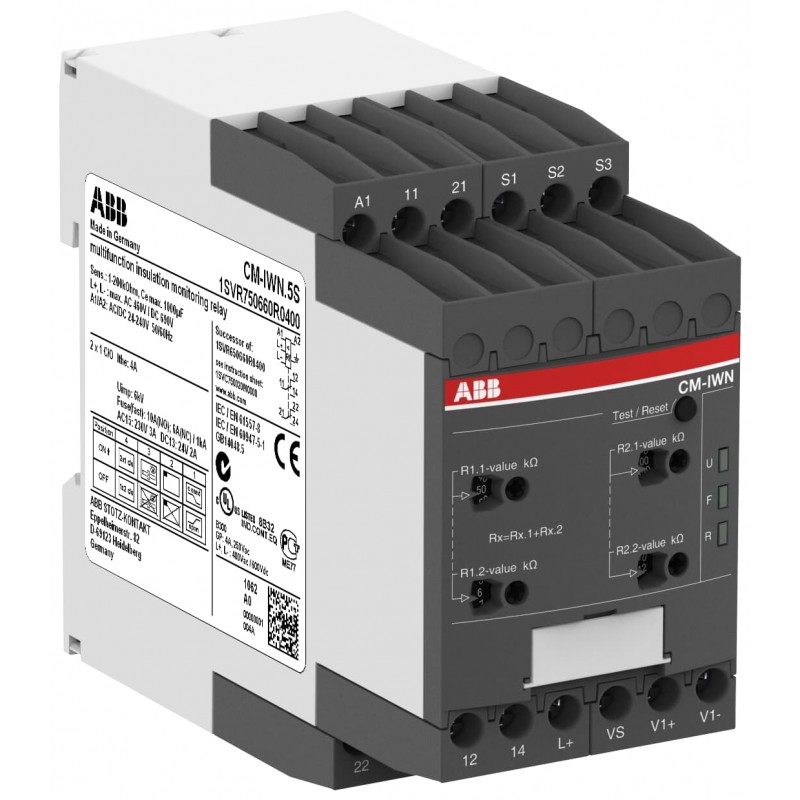

CM-IWN.5S 1SVR750660R0400 ABB CM-IWN.5S
CM-IWN.5S
1SVR750660R0400
ABB
CM-IWN.5S
CM-IWN.5S REL?. ISOLAM. 400VAC-600VDC VITE
Relè elettronici > Monitoring
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4016779876537 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112197D0201 |
| Istruzioni e manuali | 1SVC750030M0000 |
| EPLAN Data | 9AAC132584_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 104.8 mm |
| Peso netto prodotto | 0.241 kg |
| Dati tecnici | |
| Funzione | Monitoraggio dell’isolamento nei sistemi IT |
| Monitoraggio dell’isolamento nei sistemi IT | |
| Monitoraggio dell’isolamento nei sistemi IT | |
| fino a 400 V AC | |
| fino a 600 V DC | |
| Intervallo di misura | 1 ... 200 kΩ |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC/DC |
| Uscita | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 24 V |
| 10 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Misura / Circuito di Uscita 6 kV |
| Circuito di Uscita 1 / Circuito di Uscita 2 4 kV | |
| Circuito di Alimentazione / Circuito di Misura 6 kV | |
| Circuito di Alimentazione / Circuito di Uscita 6 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Misura / Circuito di Uscita 600 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Circuito di Alimentazione / Circuito di Misura 600 V | |
| Circuito di Alimentazione / Circuito di Uscita 300 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Capacitanza di dispersione del sistema (CE) | 1000 µF |
| Durata elettrica | AC-12 100000 ciclo (i) |
| Durata meccanica | Nr. Operations 30000000 ciclo (i) |
| Capacità di connessione | Flexible with Ferrule 1x 0.5 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flessibile 1x 0.5 ... 2.5 mm² | |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 2.5 mm² | |
| Coppia di serraggio | 0.6 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 8 mm |
| Posizione di montaggio | Qualsiasi |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-14 AWG | |
| Coppia di serraggio UL/CSA | 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Informazioni RoHS | 1SVD981012 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2011/65/CE |
| ABB EcoSolutions | |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DK-30302-A1-UL |
| Certificato CCC | CCC_2010010303438770 |
| Certificato CQC | CQC2010010303438770 |
| Certificato cULus | cULus508_20120727-E140448 |
| Declaration of Conformity - CCC | 2020980303000184 |
| Dichiarazione di conformità - CE | 1SVD981012 |
| Certificato EAC | EAC_RU_C-DE.ME77.B.03424 |
| Certificato RMRS | RMRS_1740020250 |
| Informazioni imballo | |
| Unità imballo livello 1 | carton 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 52.5 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.27 kg |
| EAN imballo livello 1 | 4016779876537 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001444 - apparecchio di monitoraggio isolamento/terra |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| eClass | V11.0 : 27371807 |
