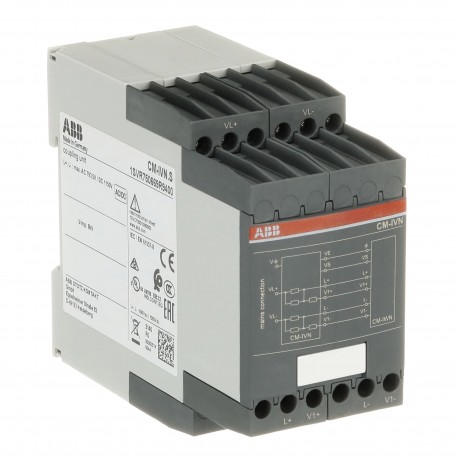

1SVR750669R9400 ABB espansione della gamma di tensione unità CM-IVN.S accoppiamento per CM-IWN.1
1SVR750669R9400
ABB
espansione della gamma di tensione unità CM-IVN.S accoppiamento per CM-IWN.1
CM-IVN. S MoD EXPAN CM-IWN.1 690VAC/1000V
CM-IVN.S ESP. PER CM-IWN 690VAC-1000VDC VIT
relè > Relè di monitoraggio isolamento e messa a terra
Relè elettronici > Monitoring
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
PDF
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4016779852630 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85043121 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112200D0201 |
| Istruzioni e manuali | 1SVC750010M0001 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC132584_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 104.8 mm |
| Peso netto prodotto | 0.179 kg |
| Dati tecnici | |
| Funzione | accessorio - Relè di controllo elettronici |
| fino a 690 V AC | |
| fino a 1000 V DC | |
| Frequenza nominale (f) | Circuito di Misura 15 ... 400 Hz |
| Tipo di morsetto | Screw Terminals |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso / PE 8 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / PE 1000 V |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Capacità di connessione | Flexible with Ferrule 1x 0.5 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flessibile 1x 0.5 ... 2.5 mm² | |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 2.5 mm² | |
| Coppia di serraggio | 0.6 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 8 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Posizione di montaggio | Qualsiasi |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61326-2-4 | |
| IEC/EN 61557-1 | |
| IEC/EN 61557-8 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-14 AWG | |
| Coppia di serraggio UL/CSA | 7.08 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | f62e7937-6dca-4f98-860f-3f06cc360129 Germania (DE) |
| SCIP semplificato | f3269c7a-d8f2-4432-b5f7-f36b879d9097 Germania (DE) |
| 5d3c3e58-ac44-4387-918a-5d7bc96e1cca Belgio (BE) | |
| 851cf05c-84a0-4855-9546-0e656ae4395a Portogallo (PT) | |
| 6fd1ffb7-ed66-4b87-9180-d208f4c4d79b Bulgaria (BG) | |
| 2e526db7-5156-486c-9707-fdd843a63e8c Croazia (HR) | |
| ca2ad8f5-e727-4c79-b58e-45c3d383e013 Estonia (EE) | |
| a39c64f7-5ba4-488b-9da6-3f0535409c2b Paesi Bassi (Olanda) (NL) | |
| 83c690dc-8fa6-4e8b-b036-b81a7cdfd3c4 Ungheria (HU) | |
| 14efe67d-0174-4883-88fa-1ed9734fc463 Grecia (GR) | |
| dfb1cd65-c87e-45e6-93a3-7d5cf9daf2a6 Spagna (ES) | |
| a6146457-c276-41a8-af37-f1ae26feb6c8 Ungheria (HU) | |
| 4fff6453-2464-45ff-befe-e7ee72b5adef Belgio (BE) | |
| 0f8db6e8-cfb4-47c1-9e48-46b503ecd7ab Francia (FR) | |
| 06638797-aba5-441b-89fb-133ecc2b6997 Francia (FR) | |
| a2a6d230-37d7-4e9e-a1aa-a5a97285a8e4 Germania (DE) | |
| 251780c1-2325-4aae-a525-7383097c4078 Svezia (SE) | |
| 04c99ee7-3e91-4ddb-b532-491b004f2dfb Svezia (SE) | |
| 30c396a4-e48e-4d81-b897-e687b8d97b85 Polania (PL) | |
| 38ca4d92-27d6-46e2-ac6c-9d86371fa6d5 Polania (PL) | |
| b78f9b6a-a325-4601-b9c6-839590bd267f Italia (IT) | |
| 1d2af833-e629-412b-835d-fb597871a88a Danimarca (DK) | |
| 00807f1e-ddbb-4bf5-a86a-8c8f78222ed4 Repubblica Ceca (CZ) | |
| 88cc0d47-5679-411e-8254-c6d97715be1a Germania (DE) | |
| 31ee7fde-8a62-488b-949a-46547e0a9319 Germania (DE) | |
| 403ddb08-171f-4d09-bc40-f732ca04a977 Norvegia (NO) | |
| 17e7d567-1221-4bed-9a49-681ea6d0d673 Polania (PL) | |
| da2b6944-fe5e-4af9-9c44-34eaf75db021 Finlandia (FI) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DK-30302-A1-UL |
| Certificato CCC | CCC_2010010303438770 |
| Certificato CQC | CQC2010010303438770 |
| Certificato cULus | cULus508_20120727-E140448 |
| Declaration of Conformity - CCC | 2020980303000184 |
| Dichiarazione di conformità - CE | 1SVD981011-00 |
| Declaration of Conformity - UKCA | 1SVD981011-10 |
| DNV GL Certificate | DNV_GL_TAA000017C |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 52.5 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.203 kg |
| EAN imballo livello 1 | 4016779852630 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001444 - apparecchio di monitoraggio isolamento/terra |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| eClass | V11.0 : 27371807 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712258 |
| E-Number (Norway) | 4187803 |
| E-Number (Sweden) | 3860658 |
