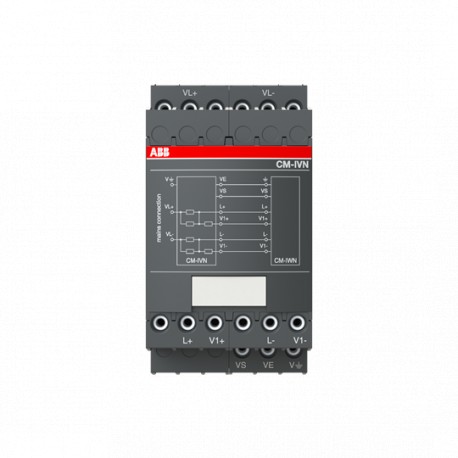

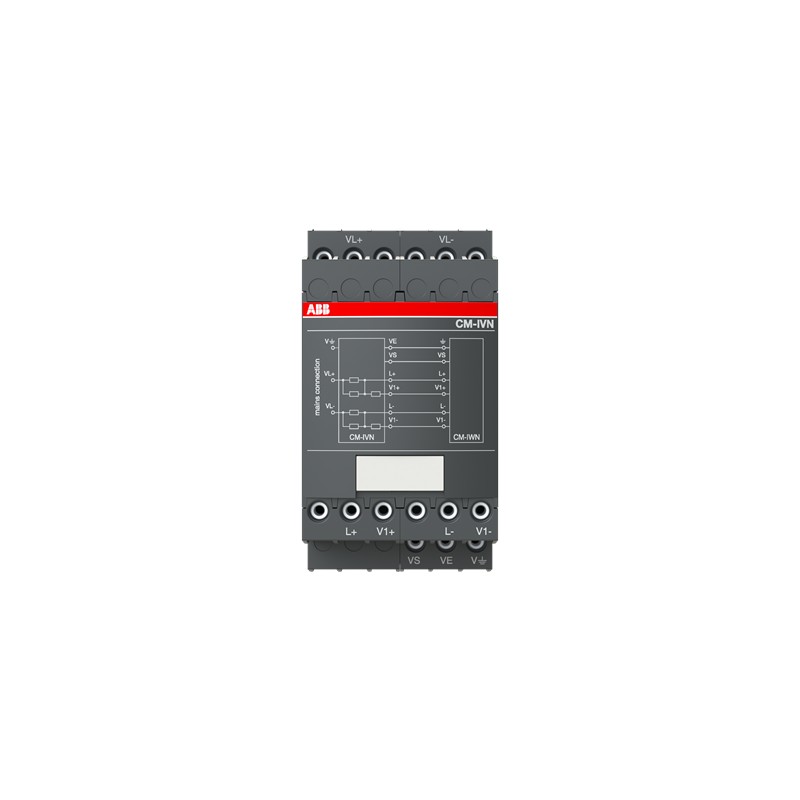

1SVR760669R9400 ABB espansione della gamma di tensione unità CM-IVN.P accoppiamento per CM-IWN.1
1SVR760669R9400
ABB
espansione della gamma di tensione unità CM-IVN.P accoppiamento per CM-IWN.1
CM-IVN. P MoD EXPAN CM-IWN.1 690VAC/1000V
CM-IVN.P ESP. PER CM-IWN 690VAC-1000VDC PI
relè > Relè di monitoraggio isolamento e messa a terra
Relè elettronici > Monitoring
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
PDF
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4016779852678 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85043121 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112200D0201 |
| Istruzioni e manuali | 1SVC750010M0001 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC132584_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 104.8 mm |
| Peso netto prodotto | 0.165 kg |
| Dati tecnici | |
| Funzione | accessorio - Relè di controllo elettronici |
| fino a 690 V AC | |
| fino a 1000 V DC | |
| Frequenza nominale (f) | Circuito di Misura 15 ... 400 Hz |
| Tipo di morsetto | Screwless Terminals |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso / PE 8 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / PE 1000 V |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Capacità di connessione | Flexible with Ferrule 2x 0.5 ... 1.5 mm² |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Lunghezza di spelatura cavo | 8 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Posizione di montaggio | Qualsiasi |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61326-2-4 | |
| IEC/EN 61557-1 | |
| IEC/EN 61557-8 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flessibile 2x 18-16 AWG |
| Rigid 2x 20-16 AWG | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | 832cff94-489f-4925-b1a1-ad4cc7b31e9a Germania (DE) |
| SCIP semplificato | 9dc8db60-a5bb-4f8b-ae51-a514d2c352db Germania (DE) |
| 2b62c88a-673d-48b8-965a-02b1952ffc8d Ungheria (HU) | |
| a593145e-b8d8-498f-a438-9f35898dfba5 Belgio (BE) | |
| 6cb69632-f21e-4899-a418-a090cf8eee61 Spagna (ES) | |
| 5f472e63-82c4-4f26-9e01-48f405c17faa Francia (FR) | |
| fb770208-e147-4223-8175-9905e7c048da Francia (FR) | |
| 9dabf98e-e367-4592-9fa3-6baa2f474e3c Svezia (SE) | |
| d152740e-7c08-4d3c-b31b-2e4820daa7f0 Svezia (SE) | |
| c0c73727-185a-41ee-8e31-9d7575c86755 Germania (DE) | |
| c9f93e4d-82a7-47e7-88b7-36c859a4682e Bulgaria (BG) | |
| b35427bb-8787-41de-98c4-c48a973a602f Paesi Bassi (Olanda) (NL) | |
| 3fc9a4c4-5c81-47e3-8964-e678bb0a7f0c Estonia (EE) | |
| 0dfa5428-a566-4918-9f26-5f5506620209 Grecia (GR) | |
| c25331bf-0f06-4bd9-bb7a-7048ea6fadc1 Portogallo (PT) | |
| 33bb3b22-8fae-4e8c-9473-f1ca10ab7df7 Ungheria (HU) | |
| bc95fd2d-fa37-4b45-802e-42e2f5715649 Polania (PL) | |
| 02534d23-089f-442f-9041-d4ad159e9d0b Croazia (HR) | |
| 3520f2df-5b99-4f68-9487-324923d78321 Germania (DE) | |
| 6a4f798e-9e1f-4a49-ab6e-d1ccd25b7622 Repubblica Ceca (CZ) | |
| e8b6f0cc-504d-4440-b662-649e54ad7137 Danimarca (DK) | |
| 952ae88d-d506-4847-9fba-b4f037cfdb14 Polania (PL) | |
| 60ff1c65-51da-4034-b5e0-6528e477d002 Italia (IT) | |
| 44667915-c4a7-4db8-ab5a-b54230c7c4d7 Norvegia (NO) | |
| 22c07c78-bc1e-48e0-81a8-6be147f90df1 Polania (PL) | |
| 0bb0432c-3f32-4428-898e-4afd17c075be Germania (DE) | |
| 757c165a-5d31-4a1b-92e0-13e62e50e699 Finlandia (FI) | |
| cbc48288-d160-4ae7-ae54-491c30b269a2 Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DK-30302-A1-UL |
| Certificato CCC | CCC_2010010303438770 |
| Certificato CQC | CQC2010010303438770 |
| Certificato cULus | cULus508_20120727-E140448 |
| Declaration of Conformity - CCC | 2020980303000184 |
| Dichiarazione di conformità - CE | 1SVD981011-00 |
| Declaration of Conformity - UKCA | 1SVD981011-10 |
| DNV GL Certificate | DNV_GL_TAA000017C |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 52.5 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.189 kg |
| EAN imballo livello 1 | 4016779852678 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001444 - apparecchio di monitoraggio isolamento/terra |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| eClass | V11.0 : 27371807 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712257 |
| E-Number (Norway) | 4187807 |
| E-Number (Sweden) | 3860662 |
Datasheet - PDF
