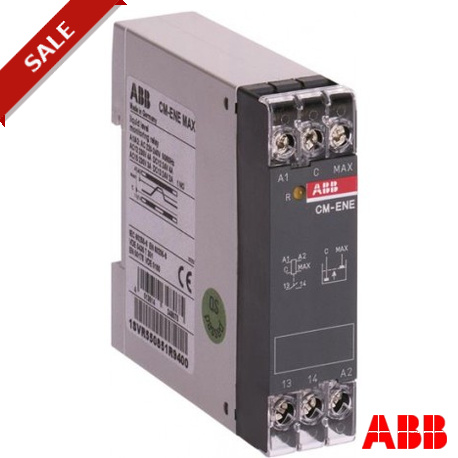

1SVR550855R9400 ABB CM-ENE MAX Liquid level relay 1n/o, 24VAC
1SVR550855R9400
ABB
CM-ENE MAX Liquid level relay 1n/o, 24VAC
livello del liquido, 1no, A1-A2=24Vac
CM-ENE.02 MAX RELE LIVELLO LIQ.MAX 24VCA
relè > relè di monitoraggio del livello di riempimento
Relè elettronici > Monitoring
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614348099 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_02 |
| Istruzioni e manuali | 1SVC550520M0000 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 78 mm |
| Profondità prodotto | 78.5 mm |
| Peso netto prodotto | 0.106 kg |
| Dati tecnici | |
| Funzione | Filling monitoring |
| Sottofunzione | Overflow protection |
| Numero di elettrodi | 2 |
| Intervallo di misura | 0 ... 100 kΩ |
| Tensione nominale di alimentazione di controllo (Us) | 24 V AC |
| Frequenza nominale (f) | Circuito di Alimentazione 50/60 Hz |
| Uscita | 1 N/O Contact |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Misura / Circuito di Uscita 4 kV |
| Circuito di Alimentazione / Circuito di Misura 4 kV | |
| Circuito di Alimentazione / Circuito di Uscita 4 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Misura / Circuito di Uscita 250 V |
| Circuito di Alimentazione / Circuito di Misura 250 V | |
| Circuito di Alimentazione / Circuito di Uscita 250 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NO - Fusibili Tipo F 10 A |
| Capacità di connessione | Flexible with Ferrule 2x 0.75 ... 1.5 mm² |
| Flessibile 2x 1 ... 1.5 mm² | |
| Rigid 2x 0.75 ... 1.5 mm² | |
| Coppia di serraggio | 0.6 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 10 mm |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flexible with Ferrule 2x 18-16 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 2x 18-16 AWG | |
| Coppia di serraggio UL/CSA | 7.08 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | df7a7df7-a3ec-429d-b9cb-42d0691c9aff Germania (DE) |
| SCIP semplificato | 2c275e2e-db45-4a4c-8eaa-140d21521fbe Finlandia (FI) |
| 2eba3e89-6b14-468d-b01e-76cfbb0481df Polania (PL) | |
| 3bcd618a-e453-489f-9553-0fb7f3ee248d Belgio (BE) | |
| bd1b2a1c-a4f3-45ec-9a30-b04ec4cae04e Germania (DE) | |
| eb782991-dcd9-4148-9b8a-57c82ab74052 Francia (FR) | |
| 6d455b36-1f87-42d2-a073-52afc8421177 Belgio (BE) | |
| a1390a09-54d5-4ccb-b282-4262d5d75695 Ungheria (HU) | |
| b4ffcb99-b679-4194-b493-e0ddc78fa2aa Bulgaria (BG) | |
| 982f0590-1fea-4fa6-9c9c-d1b5a561edbb Polania (PL) | |
| a628b384-6e77-4dc3-9fa3-6393c0f38123 Danimarca (DK) | |
| 4822f126-0a2f-4283-ab02-b99e0d16af55 Repubblica Ceca (CZ) | |
| cfc4aa6c-0cb1-4be3-8626-6dac34ecd0d0 Germania (DE) | |
| 0e4f546a-f61b-4b42-ad2e-d62cc7bf06bf Italia (IT) | |
| 1ae65619-72fe-4d4c-aa08-ef2cd0978a3b Germania (DE) | |
| be072f75-3808-4f51-bc44-042d14ff0fae Svezia (SE) | |
| 737feabc-152d-4d84-8bad-7d167d964517 Polania (PL) | |
| a4128b97-3179-4850-a30f-e82d53707bb6 Norvegia (NO) | |
| d09cbf6f-a7a7-4051-9794-ab229061449b Ungheria (HU) | |
| 5053860e-d27e-41a4-a4db-7255b5f4188a Spagna (ES) | |
| 5e6593e7-810c-4ab6-9081-60539ceeaee4 Croazia (HR) | |
| 49484e80-6df3-47ad-b075-40c3b29898fb Svezia (SE) | |
| 9fc1bffa-26a0-46b4-be5b-db41df6a0221 Francia (FR) | |
| 61541c68-ecf4-41b2-ab91-8c43f27ab583 Paesi Bassi (Olanda) (NL) | |
| ff816bbe-20ff-40a9-b753-6ba4ab9157d5 Grecia (GR) | |
| 52613f35-d3dc-4261-b78b-0c942f4b67b9 Portogallo (PT) | |
| 18bf7405-fd2a-4fc4-ae7e-edf5925f7050 Estonia (EE) | |
| 73a36fd5-787c-42b7-b651-ef2afa704326 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DK-8880 |
| Certificato CCC | CCC_2013010303605960 |
| Certificato CQC | CQC2013010303605960 |
| Certificato cUL | cUL508_E140448 |
| Declaration of Conformity - CCC | 2020980303000202 |
| Dichiarazione di conformità - CE | 1SVD981024-00 |
| Declaration of Conformity - UKCA | 1SVD981024-10 |
| Certificato UL | UL508_E140448 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 23 mm |
| Profondità imballo livello 1 | 82 mm |
| Altezza imballo livello 1 | 82 mm |
| Peso lordo imballo livello 1 | 0.118 kg |
| EAN imballo livello 1 | 4013614348099 |
| EAN imballo livello 2 | 4013614580888 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001447 - apparecchio di monitoraggio riempimento/livello |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| eClass | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712851 |
| E-Number (Norway) | 4187269 |
| E-Number (Sweden) | 3860806 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con morsetti amovibili (EF003340) | No |
| numero di ingressi elettrodi (EF003427) | 2 |
| min. ritardo all'attrazione impostabile (EF008195) | 0 s |
| max. ritardo all'attrazione ammesso (EF008194) | 0 s |
| min. ritardo alla diseccitazione impostabile (EF008192) | 0 s |
| max. ritardo alla diseccitazione ammesso (EF008191) | 0 s |
| sensibilità di intervento regolabile (EF003429) | Sì |
| principio di misura fisico (EF008238) | conduttivo |
| a cascata (EF000507) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 78 mm |
| profondità (EF000049) | 78.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-ENE MAX Liquid level relay 1n/o, 24VAC - ABB - CM-ENE MAX - 1SVR550855R9400 | 87 Kbytes |
|
| CM-ENE MAX 1SVR550855R9400 ABB CM-ENE MAX Liquid level relay 1n/o, 24VAC | 67 Kbytes |
|
