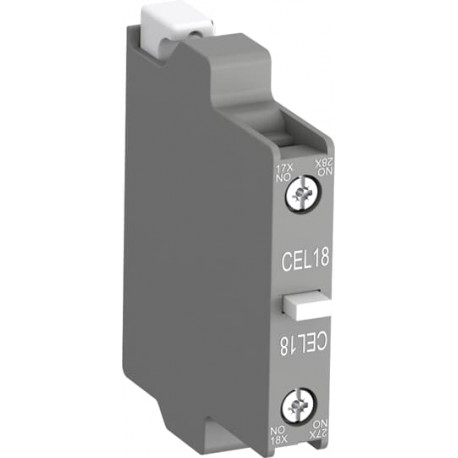

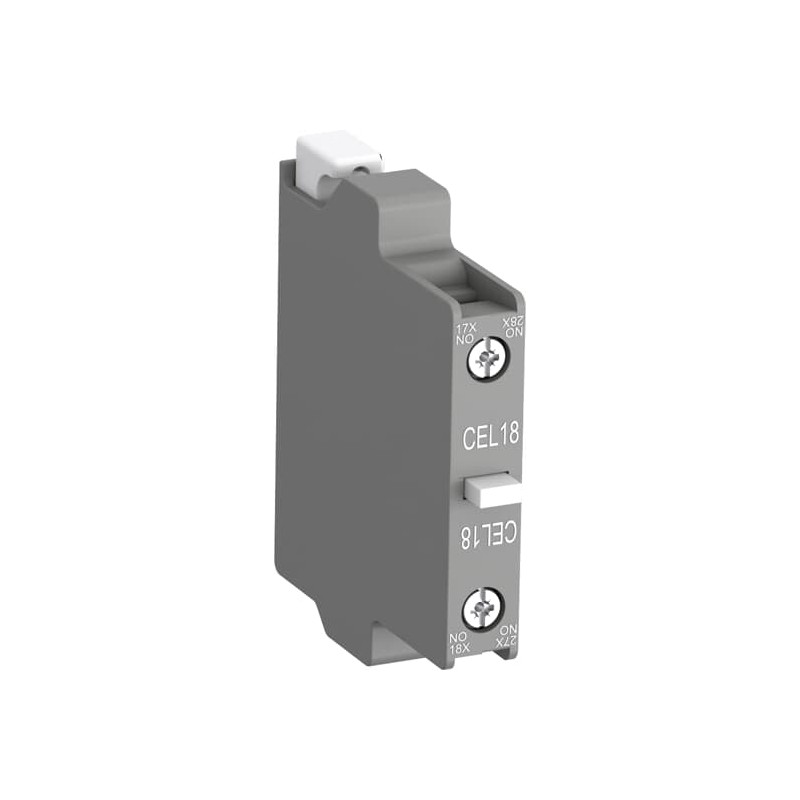

1SFN010716R1001 ABB CEL18-01 Contatto AUX. per cont.
1SFN010716R1001
ABB
CEL18-01 Contatto AUX. per cont.
CEL18-01 cont. 1NC a microswitch per AF400..AF2650
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SFC101009M5501 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 65 mm |
| Profondità prodotto | 12 mm |
| Altezza prodotto | 74 mm |
| Peso netto prodotto | 0.04 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 1 |
| Tensione nominale di funzionamento | Circuito Ausiliario 125 V |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.15 W |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1x 0.75 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 2.5 mm² | |
| Rigid 1 x 1 ... 4 mm² | |
| Rigid 2 x 1 ... 4 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Grado di protezione | IP20 |
| Cacciavite raccomandato | Circuito Ausiliario 1 x 5.5 |
| Circuito Ausiliario Pozidriv 2 | |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF400 |
| AF460 | |
| AF580 | |
| AF750 | |
| AF1250 | |
| AF1350 | |
| AF1650 | |
| AF2050 | |
| AF2650 | |
| AF2850 | |
| GAF185 | |
| GAF300 | |
| GAF460 | |
| GAF750 | |
| GAF1250 | |
| GAF1650 | |
| GAF2050 | |
| A95 | |
| A110 | |
| A145 | |
| A185 | |
| A210 | |
| A260 | |
| A300 | |
| UA95 | |
| UA110 | |
| AF95 | |
| AF110 | |
| AF145 | |
| AF185 | |
| AF210 | |
| AF260 | |
| AF300 | |
| Idoneo per classe di prodotto | Block Contactors |
| Nome prodotto | Contattori oltre 100A |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2016010304912317 |
| Certificato cUL | 20120925-E36588 |
| Declaration of Conformity - CCC | 2020980304001268 |
| Dichiarazione di conformità - CE | 2CMT2015-005448 |
| Declaration of Conformity - UKCA | 2CMT2020-006119 |
| Informazioni imballo | |
| Unità imballo livello 1 | bag 1 pezzo (i) |
| Larghezza imballo livello 1 | 65 mm |
| Profondità imballo livello 1 | 75 mm |
| Altezza imballo livello 1 | 16.7 mm |
| Peso lordo imballo livello 1 | 0.05 kg |
| EAN imballo livello 1 | 7320500258606 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| UNSPSC | 39121522 |
| Codice categoria granulare IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di commutatori di segnale (EF007613) | 0 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | applicazione laterale |
| portalampada (EF000048) | senza |
