Visualizza ingrandito

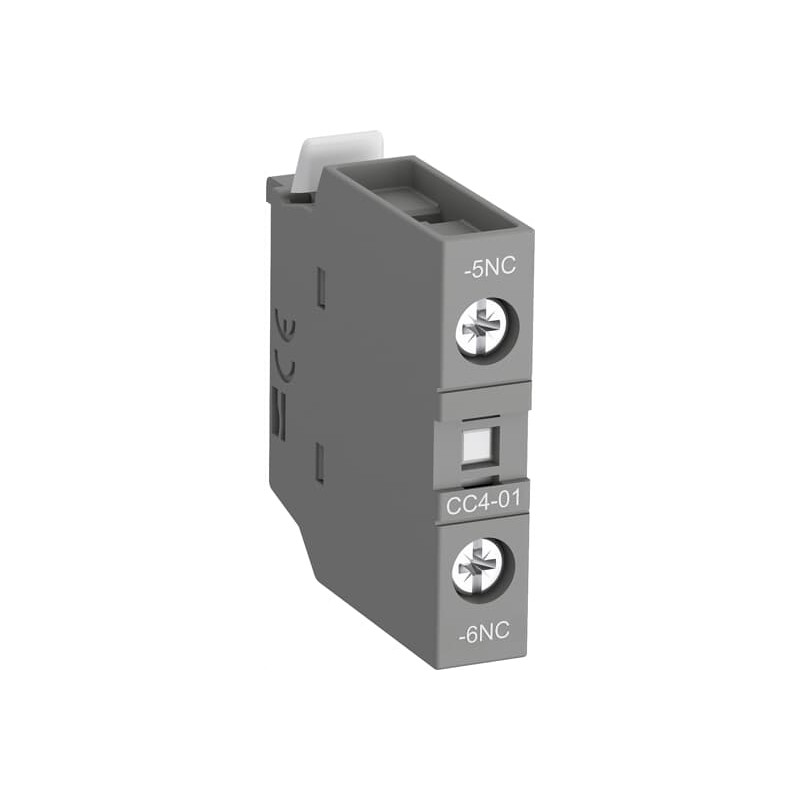

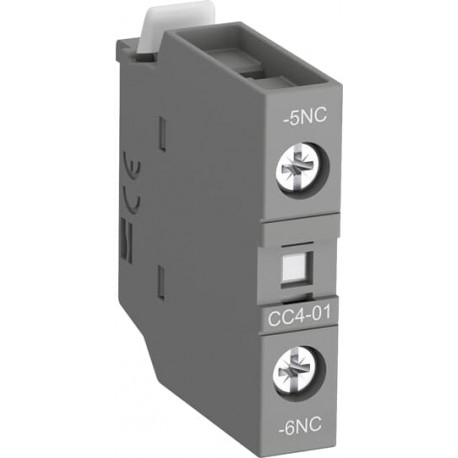

1SBN010111R1001 ABB CC4-01 Lagging Contatto blocco ausiliario
1SBN010111R1001
ABB
CC4-01 Lagging Contatto blocco ausiliario
CC4-01 BLOCCO DI CONT, AUX. RITARDATO
CC4-01 cont. 1NC ritardato per AF09…96, AF09Z…38 e NF/NFZ
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101041M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 9.9 mm |
| Profondità prodotto | 39.5 mm |
| Altezza prodotto | 43 mm |
| Peso netto prodotto | 0.014 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 1P |
| Norme di riferimento | IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 140 A |
| per 1 s 100 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 1200 cicli orari |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 10 mm |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| Coppia di serraggio | Circuito Ausiliare 1.2 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| Nome prodotto | Contattori fino a 100A |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 11 in·lb |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | ABS_20-2060694-PDA |
| Certificato CB | FR-719194 |
| Certificato CQC | CQC2011010304496319 |
| Declaration of Conformity - CCC | 2020980304001258 |
| Dichiarazione di conformità - CE | 1SBD250007U1000 |
| Declaration of Conformity - UKCA | 1SBD250038U1000 |
| Certificato GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificato LR | LRS_LR23403517TA-02 |
| Certificato RINA | RINA_ELE084013XG |
| Certificato UL | UL-US-L252354-131-82119002-7 |
| UL-CA-L252354-331-82119002-6 | |
| Scheda elenco UL | UL_E252354 |
| Informazioni imballo | |
| Unità imballo livello 1 | bag 1 pezzo (i) |
| Larghezza imballo livello 1 | 100 mm |
| Profondità imballo livello 1 | 100 mm |
| Altezza imballo livello 1 | 10 mm |
| Peso lordo imballo livello 1 | 0.014 kg |
| EAN imballo livello 1 | 3471523130432 |
| Unità imballo livello 2 | box 100 pezzo (i) |
| Peso lordo imballo livello 2 | 1.4 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Codice categoria granulare IDEA (IGCC) | 4743 >> Auxiliary contact block |
| E-Number (Finland) | 3706505 |
| E-Number (Sweden) | 3211433 |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 4 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | fissaggio frontale |
| portalampada (EF000048) | senza |
