1SBN010154R1111 ABB CAT4-11MRTBLOQUECONTACTOSAUX.
1SBN010154R1111
ABB
CAT4-11MRTBLOQUECONTACTOSAUX.
CAT4-11MRTBLOCKCONTACTSAUX.

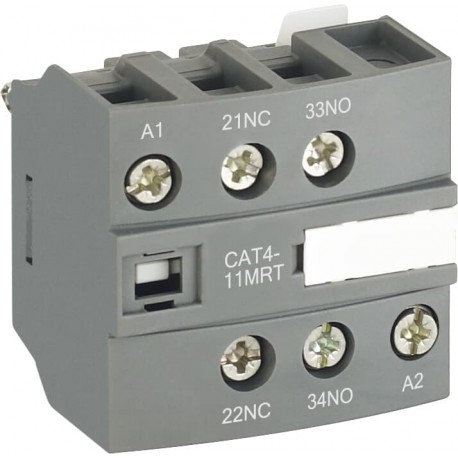

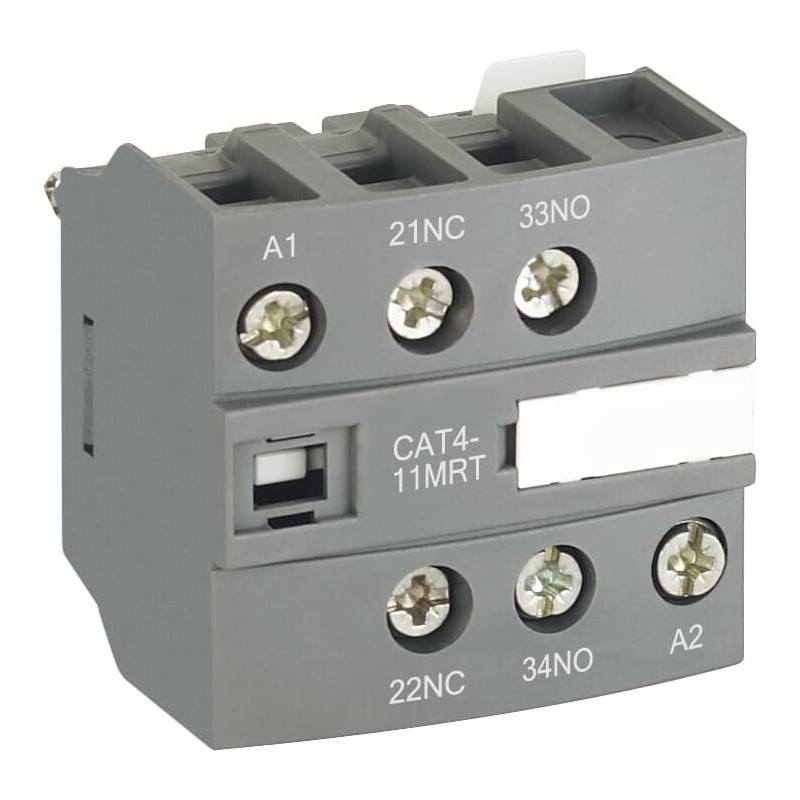

CAT4-11MRT Auxiliary Contact Block
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Istruzioni e manuali | 1SBC101035M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 31.6 mm |
| Altezza prodotto | 43 mm |
| Peso netto prodotto | 0.045 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Norme di riferimento | IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-10 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito di Controllo 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 140 A |
| per 1 s 100 A | |
| Massima frequenza di commutazione elettrica | AC-15 1200 cicli orari |
| DC-13 900 cicli orari | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Lunghezza di spelatura cavo | Circuito Ausiliare 10 mm |
| Circuito di Controllo 10 mm | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| Tipo di morsetto | Ring-Tongue Terminals |
| Idoneo per | AF09B |
| AF09ZB | |
| AF12B | |
| AF12ZB | |
| AF16B | |
| AF16ZB | |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 11 in·lb |
| Control Circuit 11 in·lb | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2011/65/CE |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_SE-112440 |
| Certificato CCC | CCC_2013010304651497 |
| Certificato CQC | CQC2013010304651497 |
| Declaration of Conformity - CCC | 2020980304001259 |
| Dichiarazione di conformità - CE | 1SBD250007U1000 |
| Declaration of Conformity - UKCA | 1SBD250038U1000 |
| Certificato EAC | EAC_RU C-FR ME77 B03391 |
| Certificato UR | UL_20120924-E252354-4-4 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 46 mm |
| Profondità imballo livello 1 | 46 mm |
| Altezza imballo livello 1 | 46 mm |
| Peso lordo imballo livello 1 | 0.045 kg |
| EAN imballo livello 1 | 3471523130548 |
| Unità imballo livello 2 | box 0 pezzo (i) |
| Larghezza imballo livello 2 | 0 mm |
| Profondità imballo livello 2 | 0 mm |
| Altezza imballo livello 2 | 0 mm |
| Unità imballo livello 3 | 0 pezzo (i) |
| Classificazioni | |
| Codice classificazione oggetto | K |
| ETIM 4 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 5 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 6 | EC000041 - blocco interruttore ausiliario |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Codice categoria granulare IDEA (IGCC) | 4743 >> Auxiliary contact block |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
