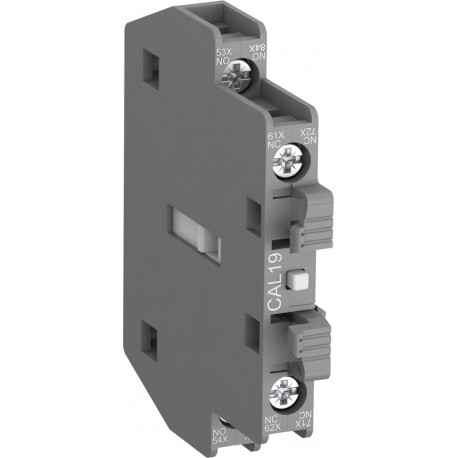

1SFN010820R3311 ABB CAL19-11B contatti ausiliari
1SFN010820R3311
ABB
CAL19-11B contatti ausiliari
CAL19-11B CONTATTO AUX. 1NA+1NC (2 LIVELLI)
CAL19-11B cont. 1NA+1NC per AF116...AF370 sopra CAL19-11
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico > AF contactors 100A to 370A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SFC100008M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 79 mm |
| Profondità prodotto | 14.9 mm |
| Altezza prodotto | 67.3 mm |
| Peso netto prodotto | 0.04 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Tensione nominale di funzionamento | Circuito Ausiliario 24 ... 690 V |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.15 W |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1x 0.75 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Solid 1x 1 ... 4 mm² | |
| Solid 2x 1 ... 4 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Grado di protezione | IP20 |
| Cacciavite raccomandato | Circuito Ausiliario 1 x 5.5 |
| Circuito Ausiliario Pozidriv 2 | |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF116 |
| AF140 | |
| AF146 | |
| AF190 | |
| AF205 | |
| AF265 | |
| AF305 | |
| AF370 | |
| AF116B | |
| AF140B | |
| AF146B | |
| AF190B | |
| AF205B | |
| AF265B | |
| AF305B | |
| AF370B | |
| Idoneo per classe di prodotto | Block Contactors |
| Nome prodotto | Contattori oltre 100A |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – UL | 9AKK108468A6695 |
| Certificato CQC | CQC2013010304607426 |
| Declaration of Conformity - CCC | 2020980304001266 |
| Dichiarazione di conformità - CE | 2CMT2015-005448 |
| Declaration of Conformity - UKCA | 2CMT2020-006119 |
| Certificato UL | 20150603-E76003 |
| Informazioni imballo | |
| Unità imballo livello 1 | bag 1 pezzo (i) |
| Larghezza imballo livello 1 | 14.9 mm |
| Profondità imballo livello 1 | 79 mm |
| Altezza imballo livello 1 | 67.3 mm |
| Peso lordo imballo livello 1 | 0.05 kg |
| EAN imballo livello 1 | 7320500476666 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Codice categoria granulare IDEA (IGCC) | 4743 >> Auxiliary contact block |
| E-Number (Finland) | 3707159 |
| E-Number (Norway) | 4117832 |
| E-Number (Sweden) | 3210174 |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di commutatori di segnale (EF007613) | 0 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | applicazione laterale |
| portalampada (EF000048) | senza |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| CAL19-11B Auxiliary Contact Block - ABB - CAL19-11B - 1SFN010820R3311 | 82 Kbytes |
|
| CAL19-11B 1SFN010820R3311 ABB CAL19-11B contatti ausiliari | 51 Kbytes |
|
