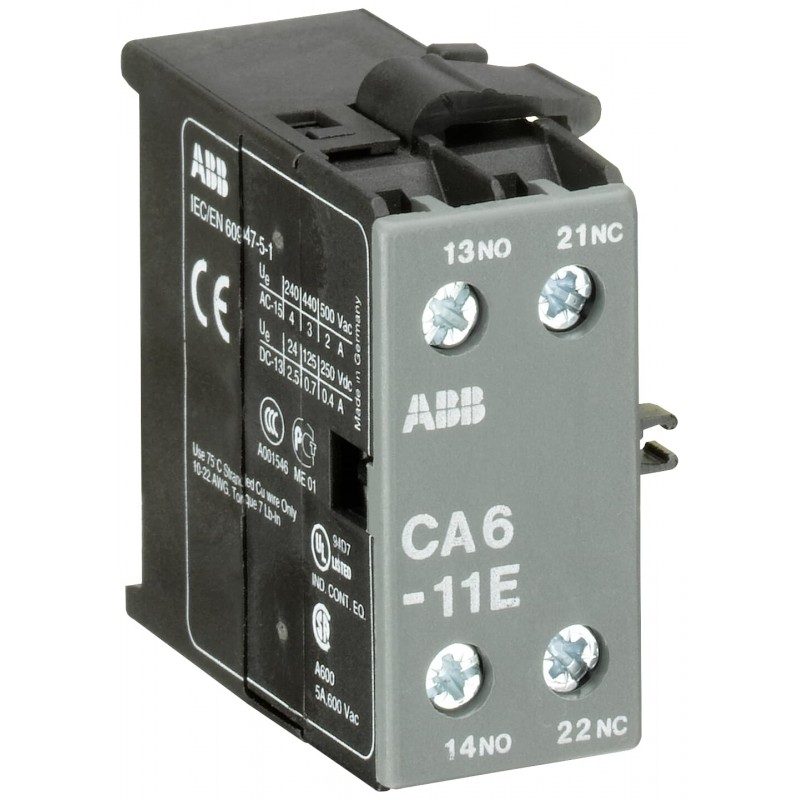

GJL1201317R0002 ABB CA6-11E contatti ausiliari
GJL1201317R0002
ABB
CA6-11E contatti ausiliari
Contatto CA6-11E AUX. LAT. 1NA+1NC
CA6-11E cont. 1NA+1NC, per B/BC6/7-40-00
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico > Minicontactors B6-B7
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC166197_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC102047M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 20.3 mm |
| Profondità prodotto | 46.5 mm |
| Altezza prodotto | 48.5 mm |
| Peso netto prodotto | 0.03 kg |
| Diagramma dimensionale | GJL1200443F0001 |
| Dati tecnici | |
| Numero di contatti principali NA | 0 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V AC |
| Circuito Ausiliario 250 V DC | |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare 6 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (24 V) 4 A |
| (240 V) 4 A | |
| (500 V) 2 A | |
| (380 / 400 V) 3 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 1.5 A |
| (110 V) 0.4 A | |
| (220 / 240 V) 0.04 A | |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 10 A |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 600 cicli orari |
| DC-13 600 cicli orari | |
| Capacità di commutazione minima | 17 V |
| 5 mA | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.27 W |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Grado di protezione | IP20 |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.1 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | B6-40-00 |
| BC6-40-00 | |
| B7-40-00 | |
| BC7-40-00 | |
| Idoneo per classe di prodotto | Mini Contactors |
| Nome prodotto | Minicontattori |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V AC |
| Potenza nominale di impiego UL/CSA | (600 V AC) 5 A |
| Sezioni dei cavi circuito ausiliario UL/CSA | Stranded 1/2x 22-10 AWG |
| Contatto nominale UL/CSA | A600 |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| In magazzino -40 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 5 ... 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA938000-4601 |
| Certificato CB | 1SAA938001-2001 |
| Certificato CQC | CQC2003010304064035 |
| Certificato cULus | cUL_E48139 |
| Declaration of Conformity - CCC | 2020980304001309 |
| Dichiarazione di conformità - CE | 1SAD101100-3101 |
| Declaration of Conformity - UKCA | 1SAD201100-3101 |
| Certificato EAC | 1SAA938002-2701 |
| Certificato RMRS | 1SAA938001-0704 |
| Certificato UL | UL_E48139 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 112 mm |
| Profondità imballo livello 1 | 142 mm |
| Altezza imballo livello 1 | 62 mm |
| Peso lordo imballo livello 1 | 0.365 kg |
| EAN imballo livello 1 | 4013614412097 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Codice categoria granulare IDEA (IGCC) | 4743 >> Auxiliary contact block |
| E-Number (Finland) | 3709105 |
| E-Number (Sweden) | 3210095 |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 4 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | applicazione laterale |
| portalampada (EF000048) | senza |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| CA6-11E Auxiliary Contact - ABB - CA6-11E - GJL1201317R0002 | 91 Kbytes |
|
| CA6-11E GJL1201317R0002 ABB CA6-11E contatti ausiliari | 65 Kbytes |
|
