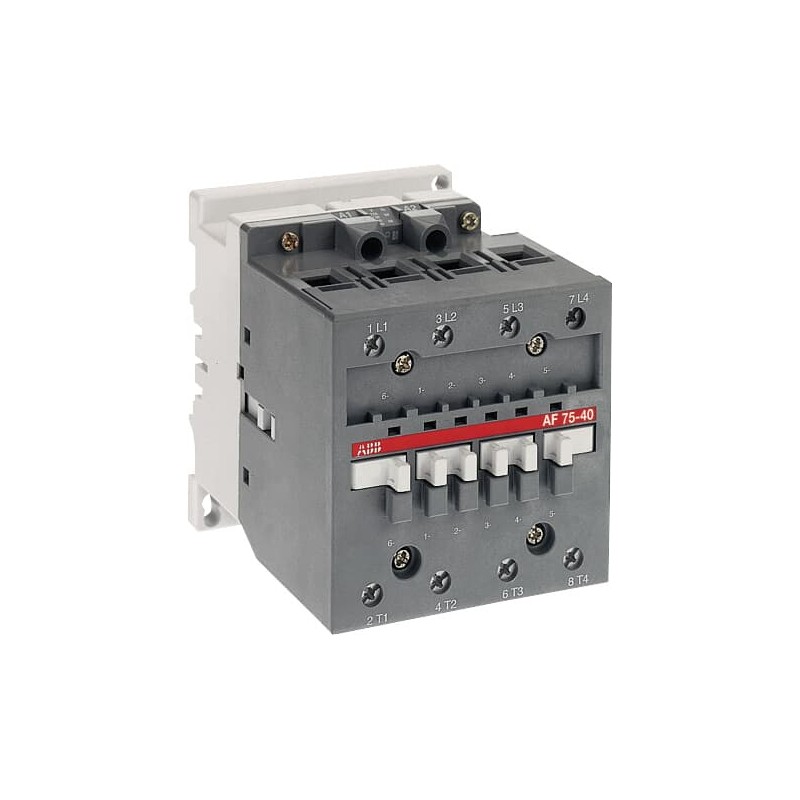

ABB AF75-40-00 1SBL417201R7200 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

AF75-40-00 1SBL417201R7200 ABB Contattore AF75-40-00 20-60V DC

Riferimento: AF75-40-00

Codice: 1SBL417201R7200

Produttore: ABB

Descrizione:

Contattore AF75-40-00 20-60V DC

AF75-40-00 20-60V DC Contactor

Categorie:

ABB > Contattori e relè di sovraccarico > Contactors "A" FRCTLP

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
PDF
Recensioni

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
Scheda tecnica	1SNC001003C0202
Istruzioni e manuali	FPTC407734P0003
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	92 mm
Profondità prodotto	119.5 mm
Altezza prodotto	110 mm
Peso netto prodotto	1.42 kg
Dati tecnici
Numero di contatti principali NA	4
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	0
Numero di contatti ausiliari NC	0
Numero di poli	4P
Norme di riferimento	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamento	Circuito Principale 690 V
Frequenza nominale (f)	Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 125 A
Corrente nominale di funzionamento AC-1 (I_e)	(690 V) 40 °C 125 A
	(690 V) 55 °C 105 A
	(690 V) 70 °C 85 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 55 °C 72 A
	(440 V) 55 °C 70 A
	(500 V) 55 °C 65 A
	(690 V) 55 °C 46 A
	(380 / 400 V) 55 °C 75 A
	(220 / 230 / 240 V) 55 °C 75
Corrente nominale di funzionamento DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 120 A
	(110 V) 2 Poles in Series, 55 °C 105 A
	(110 V) 2 Poles in Series, 70 °C 85 A
	(110 V) 3 Poles in Series, 40 °C 120 A
	(110 V) 3 Poles in Series, 55 °C 105 A
	(110 V) 3 Poles in Series, 70 °C 85 A
	(110 V) 4 Poles in Series, 40 °C 120 A
	(110 V) 4 Poles in Series, 55 °C 105 A
	(110 V) 4 Poles in Series, 70 °C 85 A
	(220 V) 3 Poles in Series, 40 °C 120 A
	(220 V) 3 Poles in Series, 55 °C 105 A
	(220 V) 3 Poles in Series, 70 °C 85 A
	(220 V) 4 Poles in Series, 40 °C 120 A
	(220 V) 4 Poles in Series, 55 °C 105 A
	(220 V) 4 Poles in Series, 70 °C 85 A
	(72 V) 1-Pole, 40 °C 120 A
	(72 V) 1-Pole, 55 °C 105 A
	(72 V) 1-Pole, 70 °C 85 A
	(72 V) 2 Poles in Series, 40 °C 120 A
	(72 V) 2 Poles in Series, 55 °C 105 A
	(72 V) 2 Poles in Series, 70 °C 85 A
	(72 V) 3 Poles in Series, 40 °C 120 A
	(72 V) 3 Poles in Series, 55 °C 105 A
	(72 V) 3 Poles in Series, 70 °C 85 A
	(72 V) 4 Poles in Series, 40 °C 120 A
	(72 V) 4 Poles in Series, 55 °C 105 A
	(72 V) 4 Poles in Series, 70 °C 85 A
Corrente nominale di funzionamento DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 120 A
	(110 V) 2 Poles in Series, 55 °C 105 A
	(110 V) 2 Poles in Series, 70 °C 85 A
	(110 V) 3 Poles in Series, 40 °C 120 A
	(110 V) 3 Poles in Series, 55 °C 105 A
	(110 V) 3 Poles in Series, 70 °C 85 A
	(110 V) 4 Poles in Series, 40 °C 120 A
	(110 V) 4 Poles in Series, 55 °C 105 A
	(110 V) 4 Poles in Series, 70 °C 85 A
	(220 V) 3 Poles in Series, 40 °C 120 A
	(220 V) 3 Poles in Series, 55 °C 105 A
	(220 V) 3 Poles in Series, 70 °C 85 A
	(220 V) 4 Poles in Series, 40 °C 120 A
	(220 V) 4 Poles in Series, 55 °C 105 A
	(220 V) 4 Poles in Series, 70 °C 85 A
	(72 V) 1-Pole, 40 °C 120 A
	(72 V) 1-Pole, 55 °C 105 A
	(72 V) 1-Pole, 70 °C 85 A
	(72 V) 2 Poles in Series, 40 °C 120 A
	(72 V) 2 Poles in Series, 55 °C 105 A
	(72 V) 2 Poles in Series, 70 °C 85 A
	(72 V) 3 Poles in Series, 40 °C 120 A
	(72 V) 3 Poles in Series, 55 °C 105 A
	(72 V) 3 Poles in Series, 70 °C 85 A
	(72 V) 4 Poles in Series, 40 °C 120 A
	(72 V) 4 Poles in Series, 55 °C 105 A
	(72 V) 4 Poles in Series, 70 °C 85 A
Corrente nominale di funzionamento DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 100 A
	(110 V) 2 Poles in Series, 55 °C 100 A
	(110 V) 2 Poles in Series, 70 °C 85 A
	(110 V) 3 Poles in Series, 40 °C 120 A
	(110 V) 3 Poles in Series, 55 °C 105 A
	(110 V) 3 Poles in Series, 70 °C 85 A
	(110 V) 4 Poles in Series, 40 °C 120 A
	(110 V) 4 Poles in Series, 55 °C 105 A
	(110 V) 4 Poles in Series, 70 °C 85 A
	(220 V) 3 Poles in Series, 40 °C 75 A
	(220 V) 3 Poles in Series, 55 °C 75 A
	(220 V) 3 Poles in Series, 70 °C 75 A
	(220 V) 4 Poles in Series, 40 °C 100 A
	(220 V) 4 Poles in Series, 55 °C 100 A
	(220 V) 4 Poles in Series, 70 °C 85 A
	(72 V) 1-Pole, 40 °C 75 A
	(72 V) 1-Pole, 55 °C 75 A
	(72 V) 1-Pole, 70 °C 75 A
	(72 V) 2 Poles in Series, 40 °C 120 A
	(72 V) 2 Poles in Series, 55 °C 105 A
	(72 V) 2 Poles in Series, 70 °C 85 A
	(72 V) 3 Poles in Series, 40 °C 120 A
	(72 V) 3 Poles in Series, 55 °C 105 A
	(72 V) 3 Poles in Series, 70 °C 85 A
	(72 V) 4 Poles in Series, 40 °C 120 A
	(72 V) 4 Poles in Series, 55 °C 105 A
	(72 V) 4 Poles in Series, 70 °C 85 A
Potenza nominale di funzionamento AC-3 (P_e)	(415 V) 40 kW
	(440 V) 40 kW
	(500 V) 45 kW
	(690 V) 40 kW
	(380 / 400 V) 37 kW
	(220 / 230 / 240 V) 22 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-1	8 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-1	10 x Ie AC-3
Dispositivi di protezione da cortocircuito	Fusibili Tipo gG 160 A
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 135 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
Massimo potere di interruzione	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-4-1 1000 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	8 kV
Massima frequenza di commutazione elettrica	AC-1 300 cicli orari
	AC-2 / AC-4 150 cicli orari
	AC-3 300 cicli orari
Massima frequenza di commutazione meccanica	300 cicli orari
Tensione nominale circuito di controllo (U_c)	Funzionamento in DC 20 ... 60 V
Consumo bobina	Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 7 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 2.8 W
	Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 7 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 2.8 W
	Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 210 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 210 V·A
Perdita di potenza	a Condizioni Operative Nominali per Polo 7 W
	a Condizioni Operative Nominali AC-1 per Polo 7 W
	a Condizioni Operative Nominali AC-3 per Polo 2 W
Tempo di manovra	Between Coil De-energization and NC Contact Closing 35 ... 115 ms
	Between Coil De-energization and NO Contact Opening 30 ... 110 ms
	Between Coil Energization and NO Contact Closing 30 ... 100 ms
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montaggio con viti (non in dotazione)	2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principale	Flexible with Cable End 6 ... 16 mm²
	Rigid Cable 6 ... 25 mm²
Sezioni dei cavi-circuito ausiliario	Flexible with Cable End 0.75 ... 2.5 mm²
	Rigid Cable 1 ... 4 mm²
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Connessione terminali (consegnati in posizione aperta) Poli principali	M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo di morsetto	Screw Terminals
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Potenza nominale di impiego UL/CSA	(600 V AC) 105 A
Dati ambientali
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
Resistenza climatica	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27	Closed, Shock Direction: B1 10 g
	Open, Shock Direction: B1 5 g
	Shock Direction: A 20 g
	Shock Direction: B2 15 g
	Shock Direction: C1 20 g
	Shock Direction: C2 20 g
Shock and Vibration Withstand acc. to IEC 61373	Category 1, Class B
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP semplificato	0a2d5c39-a065-427d-8b93-111a4461d5cd Danimarca (DK)
	0c208262-0d52-46f6-8a2e-b8dfb4356717 Grecia (GR)
	14a0ae98-5669-44e4-9601-58dcd3f89334 Polania (PL)
	21433d68-b29e-496c-be75-8b4477873104 Svezia (SE)
	3a074092-6ab2-485e-b53b-106253125ac2 Germania (DE)
	3c6c3be9-bc31-4273-aa7d-36b2a5b6f6d4 Estonia (EE)
	3df0d9a3-5419-462c-be70-e608291708b7 Italia (IT)
	3e963a6a-791b-4744-a5e3-2cc652a5cd1b Spagna (ES)
	43f2d38f-5147-409b-adda-dfa92b776baf Finlandia (FI)
	4890f301-7aab-49f4-9dfa-7a25479275a4 Croazia (HR)
	56b40f2d-b942-4025-bc23-e6e29846c806 Ungheria (HU)
	5c9533e7-f9e0-4575-a181-6312c65f5604 Repubblica Ceca (CZ)
	6bef68e0-27f9-4995-b473-596e5a89d91a Norvegia (NO)
	7dcbe1eb-d836-42af-a4b4-2a68328f2e20 Paesi Bassi (Olanda) (NL)
	962f8334-91c5-4b98-b6de-208418ae961d Belgio (BE)
	9ebbe268-467d-464b-8dfa-6d597f4df5c7 Portogallo (PT)
	c7612395-7e1d-4124-a129-464c1825c680 Francia (FR)
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato CB	CB_CN45489
Certificato CCC	CCC_2018010304134049
Certificato CQC	CQC2018010304134049
	CQC2010010304402983
Declaration of Conformity - CCC	2020980304001624
	2020980304001225
Dichiarazione di conformità - CE	1SBD250803U1000
Declaration of Conformity - UKCA	1SBD250820U1000
Certificato GOST	GOST_POCCFRME77B07175
Certificato UL	UL-US-L312527-1101-21215991-6
	UL-CA-2139468-4
Scheda elenco UL	UL_E312527
Informazioni imballo
Unità imballo livello 1	1 pezzo (i)
Larghezza imballo livello 1	142 mm
Profondità imballo livello 1	190 mm
Altezza imballo livello 1	136 mm
Peso lordo imballo livello 1	1.42 kg
EAN imballo livello 1	3471522115324
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4760 >> Lighting Contactors

DATASHEET - PDF

Titolo

Dimensione

Tipo

AF75-40-00 20-60V DC Contactor - ABB - AF75-40-00 - 1SBL417201R7200

99 Kbytes

AF75-40-00 1SBL417201R7200 ABB Contattore AF75-40-00 20-60V DC

71 Kbytes

PDF CATALOGUE MOTOR PROTECTION EN

240 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5/5 .

— CHE 06/05/26, 10:33

Valutazione del cliente:

Prodotto:MTZ18-4VM DANFOSS REFRIGERATION Compress...

5/5 merci beaucoup

— sotitradim 29/11/25, 11:12

Valutazione del cliente:

Prodotto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...

4/5 a,azing to use it

— B rahul 04/10/25, 08:05

Valutazione del cliente:

Prodotto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
