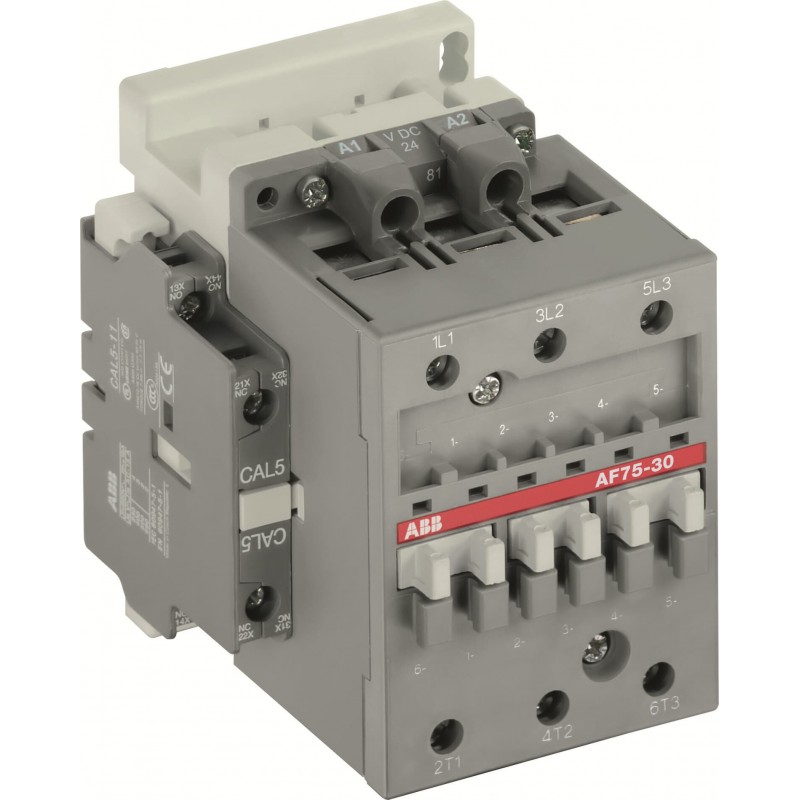

AF75-30-11 1SBL417001R7211 ABB Contattore AF75-30-11 20-60V DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AF75-30-11 1SBL417001R7211 ABB Contattore AF75-30-11 20-60V DC

AF75-30-11

1SBL417001R7211

ABB

Contattore AF75-30-11 20-60V DC

AF75-30-11 20-60V DC Contactor

Maggiori dettagli


Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SNC001003C0202
Istruzioni e manualiFPTC407734P0003
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto82 mm
Profondità prodotto108 mm
Altezza prodotto110 mm
Peso netto prodotto1.22 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA1
Numero di contatti ausiliari NC1
Numero di poli3P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 125 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 125 A
(690 V) 55 °C 105 A
(690 V) 70 °C 85 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 72 A
(440 V) 55 °C 70 A
(500 V) 55 °C 65 A
(690 V) 55 °C 46 A
(380 / 400 V) 55 °C 75 A
(220 / 230 / 240 V) 55 °C 75
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Corrente nominale di funzionamento DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 120 A
(110 V) 2 Poles in Series, 55 °C 105 A
(110 V) 2 Poles in Series, 70 °C 85 A
(110 V) 3 Poles in Series, 40 °C 120 A
(110 V) 3 Poles in Series, 55 °C 105 A
(110 V) 3 Poles in Series, 70 °C 85 A
(220 V) 3 Poles in Series, 40 °C 120 A
(220 V) 3 Poles in Series, 55 °C 105 A
(220 V) 3 Poles in Series, 70 °C 85 A
(72 V) 1-Pole, 40 °C 120 A
(72 V) 1-Pole, 55 °C 105 A
(72 V) 1-Pole, 70 °C 85 A
(72 V) 2 Poles in Series, 40 °C 120 A
(72 V) 2 Poles in Series, 55 °C 105 A
(72 V) 2 Poles in Series, 70 °C 85 A
(72 V) 3 Poles in Series, 40 °C 120 A
(72 V) 3 Poles in Series, 55 °C 105 A
(72 V) 3 Poles in Series, 70 °C 85 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 120 A
(110 V) 2 Poles in Series, 55 °C 105 A
(110 V) 2 Poles in Series, 70 °C 85 A
(110 V) 3 Poles in Series, 40 °C 120 A
(110 V) 3 Poles in Series, 55 °C 105 A
(110 V) 3 Poles in Series, 70 °C 85 A
(220 V) 3 Poles in Series, 40 °C 120 A
(220 V) 3 Poles in Series, 55 °C 105 A
(220 V) 3 Poles in Series, 70 °C 85 A
(72 V) 1-Pole, 40 °C 120 A
(72 V) 1-Pole, 55 °C 105 A
(72 V) 1-Pole, 70 °C 85 A
(72 V) 2 Poles in Series, 40 °C 120 A
(72 V) 2 Poles in Series, 55 °C 105 A
(72 V) 2 Poles in Series, 70 °C 85 A
(72 V) 3 Poles in Series, 40 °C 120 A
(72 V) 3 Poles in Series, 55 °C 105 A
(72 V) 3 Poles in Series, 70 °C 85 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 100 A
(110 V) 2 Poles in Series, 55 °C 100 A
(110 V) 2 Poles in Series, 70 °C 85 A
(110 V) 3 Poles in Series, 40 °C 120 A
(110 V) 3 Poles in Series, 55 °C 105 A
(110 V) 3 Poles in Series, 70 °C 85 A
(220 V) 3 Poles in Series, 40 °C 75 A
(220 V) 3 Poles in Series, 55 °C 75 A
(220 V) 3 Poles in Series, 70 °C 75 A
(72 V) 1-Pole, 40 °C 75 A
(72 V) 1-Pole, 55 °C 75 A
(72 V) 1-Pole, 70 °C 75 A
(72 V) 2 Poles in Series, 40 °C 120 A
(72 V) 2 Poles in Series, 55 °C 105 A
(72 V) 2 Poles in Series, 70 °C 85 A
(72 V) 3 Poles in Series, 40 °C 120 A
(72 V) 3 Poles in Series, 55 °C 105 A
(72 V) 3 Poles in Series, 70 °C 85 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.3 / 75 W
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(380 / 400 V) 37 kW
(220 / 230 / 240 V) 22 kW
Potenza nominale di funzionamento AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 28 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 28 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 24.5 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 48 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 41 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 48 kvar
(440 V) 40 °C, 50 / 60 Hz 52 kvar
(440 V) 55 °C, 50 / 60 Hz 52 kvar
(440 V) 70 °C, 50 / 60 Hz 45 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 60 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 60 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 51 kvar
(690 V) 40 °C, 50 / 60 Hz 82 kvar
(690 V) 55 °C, 50 / 60 Hz 82 kvar
(690 V) 70 °C, 50 / 60 Hz 70 kvar
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie AC-3
Dispositivi di protezione da cortocircuitoCircuito Ausiliare - Fusibili Tipo gG 10 A
Fusibili Tipo gG 160 A
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 135 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
for 0.1 s 140 A
per 1 s 100 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)8 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-2 / AC-4 150 cicli orari
AC-3 300 cicli orari
Durata meccanica10 milione
Massima frequenza di commutazione meccanica300 cicli orari
Capacità di commutazione minima17 / 5 VLT4K
Tensione nominale circuito di controllo (Uc)Funzionamento in DC 20 ... 60 V
Consumo bobinaRitenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 7 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 2.8 W
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 7 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 2.8 W
Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 210 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 210 V·A
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.1 W
at 6 A per Pole 0.1 W
a Condizioni Operative Nominali AC-1 per Polo 7 W
a Condizioni Operative Nominali AC-3 per Polo 2 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 35 ... 115 ms
Between Coil De-energization and NO Contact Opening 30 ... 110 ms
Between Coil Energization and NC Contact Opening 27 ... 95 ms
Between Coil Energization and NO Contact Closing 30 ... 100 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montaggio con viti (non in dotazione)2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Cable End 6 ... 16 mm²
Rigid Cable 6 ... 25 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Cable End 0.75 ... 2.5 mm²
Rigid Cable 1 ... 4 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Connessione terminali (consegnati in posizione aperta) Poli principaliM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Taglia NEMA3
Continuous Current Rating NEMA90 A
Horsepower Rating NEMA(200 V AC) Three Phase 25 Hp
(230 V AC) Three Phase 30 Hp
(460 V AC) Three Phase 50 Hp
(575 V AC) Three Phase 50 Hp
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 105 A
Portata UL/CSA(120 V AC) Monofase 7-1/2 hp
(200 ... 208 V AC) Tre Fasi 25 hp
(220 ... 240 V AC) Tre Fasi 30 hp
(240 V AC) Monofase 15 hp
(440 ... 480 V AC) Tre Fasi 60 hp
(550 ... 600 V AC) Tre Fasi 75 hp
Amperaggio motore uso pieno carico(120 V AC) Monofase 80 A
(200 ... 208 V AC) Tre Fasi 78.2 A
(220 ... 240 V AC) Tre Fasi 80 A
(240 V AC) Monofase 68 A
(440 ... 480 V AC) Tre Fasi 77 A
(550 ... 600 V AC) Tre Fasi 77 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistenza climaticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Shock and Vibration Withstand acc. to IEC 61373Category 1, Class B
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP347cfd9f-3dc2-4e3e-a12a-4169c0a56bed Cina (CN)
SCIP semplificato0b9320fb-c470-41a9-a59b-fb3bd2a1a748 Grecia (GR)
11aea66b-25be-43f0-ba73-5d21bc37d7a6 Ungheria (HU)
18e611c0-7b14-45d6-aa8f-23d5657488a1 Svezia (SE)
1c97db07-210e-41ac-92f0-cfd194d2247b Germania (DE)
2c1b08cc-b1f8-446e-9ef7-f1c444bf18d4 Paesi Bassi (Olanda) (NL)
5f27d99e-ec0f-4ecd-975a-af18e8f78d3e Belgio (BE)
76640efa-53e9-43bc-8e41-eeffc31a0dbb Danimarca (DK)
7f831c2f-6bac-4851-86ca-3c8862bff027 Estonia (EE)
820ac5d3-c6a8-4d18-8dde-78461c0e8cd3 Portogallo (PT)
8fa163f8-a964-4c85-be08-74b174a11ced Francia (FR)
c1d40e02-c10d-4a1c-81f4-c008b32ed7a3 Spagna (ES)
cd2cb7bb-307d-4ad4-a3db-cda08e044b57 Polania (PL)
d001de39-0ced-4f07-8155-97930aef81cd Repubblica Ceca (CZ)
d0347b9c-c79e-47d4-90d4-56a612d1c079 Norvegia (NO)
e622fd29-c30d-4d38-a404-0d1c3eab41a9 Finlandia (FI)
ebbae948-a814-4ddb-a331-814cbdf1a51e Croazia (HR)
f7783725-cd93-41e4-9e41-07c6ef31ef63 Bulgaria (BG)
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato CBCB_CN45489
Certificato CCCCCC_2018010304134049
CCC_2010010304402983
Certificato CQCCQC2018010304134049
CQC2010010304402983
Declaration of Conformity - CCC2020980304001624
2020980304001225
Dichiarazione di conformità - CE1SBD250803U1000
Declaration of Conformity - UKCA1SBD250820U1000
Certificato GOSTGOST_POCCFRME77B07175
Certificato KCKC_HW02032-21002B
Certificato LOVAGLOVAG_FR04002
Certificato RMRSRMRS_1802704280
Certificato ULUL-US-L312527-1101-21215991-6
UL-CA-2139468-4
Scheda elenco ULUL_E312527
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1140 mm
Profondità imballo livello 1146 mm
Altezza imballo livello 196 mm
Peso lordo imballo livello 11.22 kg
EAN imballo livello 13471522115225
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4756 >> Capacitor magnet contactor

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CIRCUIT BREAKERS TMAX XT.pdf 26 Mbytes
AF75-30-11 20-60V DC Contactor - ABB - AF75-30-11 - 1SBL417001R7211 99 Kbytes AF75-30-11 20-60V DC Contactor - ABB - AF75-30-11 - 1SBL417001R7211
AF75-30-11 1SBL417001R7211 ABB Contattore AF75-30-11 20-60V DC 77 Kbytes AF75-30-11 20-60V DC Contactor - ABB - AF75-30-11 - 1SBL417001R7211

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
