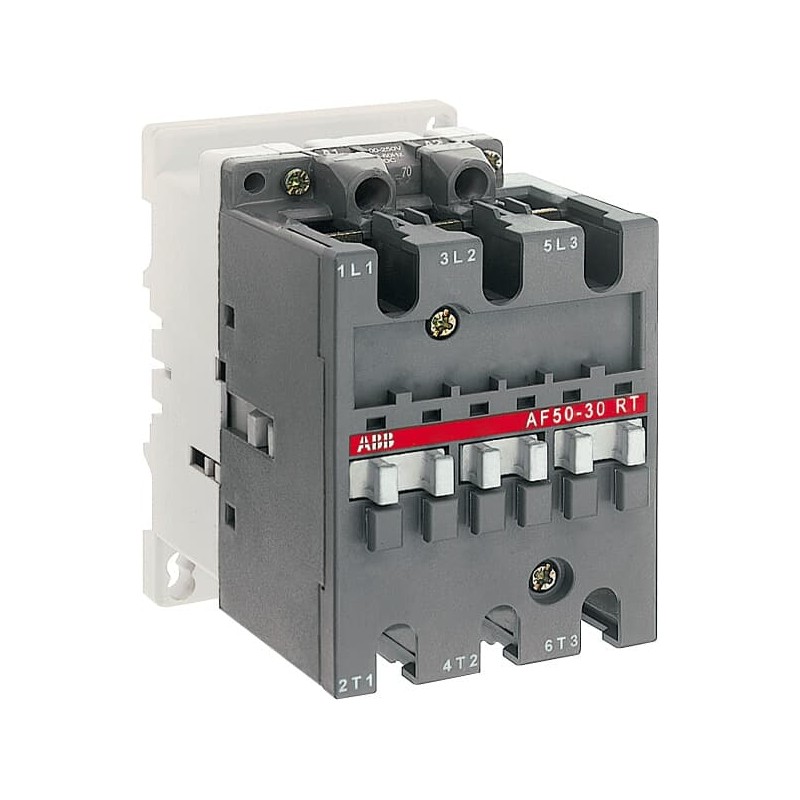

ABB AF50-30-00RT 1SBL357010R7200 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

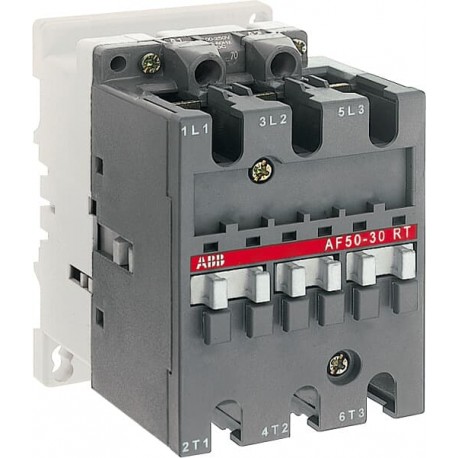

AF50-30-00RT 1SBL357010R7200 ABB Contattore AF50-30-00RT 20-60V DC

Riferimento: AF50-30-00RT

Codice: 1SBL357010R7200

Produttore: ABB

Descrizione:

Contattore AF50-30-00RT 20-60V DC

AF50-30-00RT 20-60V DC Contactor

Categorie:

ABB > Contattori e relè di sovraccarico > Contactors "A" Classic Range

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
PDF
Recensioni

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
Scheda tecnica	1SNC001003C0202
Istruzioni e manuali	FPTC407767P0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	70 mm
Profondità prodotto	108 mm
Altezza prodotto	110 mm
Peso netto prodotto	1.18 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	0
Numero di contatti ausiliari NC	0
Numero di poli	3P
Norme di riferimento	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamento	Circuito Principale 690 V
Frequenza nominale (f)	Circuito Principale 50 / 60 Hz
Corrente nominale di funzionamento AC-1 (I_e)	(690 V) 40 °C 100 A
	(690 V) 55 °C 85 A
	(690 V) 70 °C 70 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 55 °C 50 A
	(440 V) 55 °C 45 A
	(500 V) 55 °C 45 A
	(690 V) 55 °C 35 A
	(380 / 400 V) 55 °C 50 A
	(220 / 230 / 240 V) 55 °C 53
Corrente nominale di funzionamento DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 100 A
	(110 V) 2 Poles in Series, 55 °C 85 A
	(110 V) 2 Poles in Series, 70 °C 70 A
	(110 V) 3 Poles in Series, 40 °C 100 A
	(110 V) 3 Poles in Series, 55 °C 85 A
	(110 V) 3 Poles in Series, 70 °C 70 A
	(220 V) 3 Poles in Series, 40 °C 100 A
	(220 V) 3 Poles in Series, 55 °C 85 A
	(220 V) 3 Poles in Series, 70 °C 70 A
	(72 V) 1-Pole, 40 °C 100 A
	(72 V) 1-Pole, 55 °C 85 A
	(72 V) 1-Pole, 70 °C 70 A
	(72 V) 2 Poles in Series, 40 °C 100 A
	(72 V) 2 Poles in Series, 55 °C 85 A
	(72 V) 2 Poles in Series, 70 °C 70 A
	(72 V) 3 Poles in Series, 40 °C 100 A
	(72 V) 3 Poles in Series, 55 °C 85 A
	(72 V) 3 Poles in Series, 70 °C 70 A
Corrente nominale di funzionamento DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 100 A
	(110 V) 2 Poles in Series, 55 °C 85 A
	(110 V) 2 Poles in Series, 70 °C 70 A
	(110 V) 3 Poles in Series, 40 °C 100 A
	(110 V) 3 Poles in Series, 55 °C 85 A
	(110 V) 3 Poles in Series, 70 °C 70 A
	(220 V) 3 Poles in Series, 40 °C 100 A
	(220 V) 3 Poles in Series, 55 °C 85 A
	(220 V) 3 Poles in Series, 70 °C 70 A
	(72 V) 1-Pole, 40 °C 100 A
	(72 V) 1-Pole, 55 °C 85 A
	(72 V) 1-Pole, 70 °C 70 A
	(72 V) 2 Poles in Series, 40 °C 100 A
	(72 V) 2 Poles in Series, 55 °C 85 A
	(72 V) 2 Poles in Series, 70 °C 70 A
	(72 V) 3 Poles in Series, 40 °C 100 A
	(72 V) 3 Poles in Series, 55 °C 85 A
	(72 V) 3 Poles in Series, 70 °C 70 A
Corrente nominale di funzionamento DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 80 A
	(110 V) 2 Poles in Series, 55 °C 80 A
	(110 V) 2 Poles in Series, 70 °C 70 A
	(110 V) 3 Poles in Series, 40 °C 100 A
	(110 V) 3 Poles in Series, 55 °C 85 A
	(110 V) 3 Poles in Series, 70 °C 70 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 55 °C 50 A
	(220 V) 3 Poles in Series, 70 °C 50 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 55 °C 50 A
	(72 V) 1-Pole, 70 °C 50 A
	(72 V) 2 Poles in Series, 40 °C 100 A
	(72 V) 2 Poles in Series, 55 °C 85 A
	(72 V) 2 Poles in Series, 70 °C 70 A
	(72 V) 3 Poles in Series, 40 °C 100 A
	(72 V) 3 Poles in Series, 55 °C 85 A
	(72 V) 3 Poles in Series, 70 °C 70 A
Potenza nominale di funzionamento AC-3 (P_e)	(415 V) 25 kW
	(440 V) 25 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 110 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
Massimo potere di interruzione	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-4-1 1000 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	8 kV
Tensione nominale circuito di controllo (U_c)	Funzionamento in DC 20 ... 60 V
Perdita di potenza	a Condizioni Operative Nominali AC-1 per Polo 5 W
	a Condizioni Operative Nominali AC-3 per Polo 1.3 W
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montaggio con viti (non in dotazione)	2 x M6 Screws Placed Diagonally
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP10
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Tipo di morsetto	Ring-Tongue Terminals
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Taglia NEMA	2
Continuous Current Rating NEMA	45 A
Horsepower Rating NEMA	(115 V AC) Single Phase 3 Hp
	(200 V AC) Three Phase 10 Hp
	(230 V AC) Single Phase 7-1/2 Hp
	(230 V AC) Three Phase 15 Hp
	(460 V AC) Three Phase 25 Hp
	(575 V AC) Three Phase 25 Hp
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Potenza nominale di impiego UL/CSA	(600 V AC) 80 A
Portata UL/CSA	(120 V AC) Monofase 3 hp
	(200 ... 208 V AC) Tre Fasi 15 Hp
	(220 ... 240 V AC) Tre Fasi 20 Hp
	(240 V AC) Monofase 7-1/2 hp
	(440 ... 480 V AC) Tre Fasi 40 Hp
	(550 ... 600 V AC) Tre Fasi 50 Hp
Amperaggio motore uso pieno carico	(120 V AC) Monofase 34 A
	(200 ... 208 V AC) Tre Fasi 48.3 A
	(220 ... 240 V AC) Tre Fasi 54 A
	(240 V AC) Monofase 40 A
	(440 ... 480 V AC) Tre Fasi 52 A
	(550 ... 600 V AC) Tre Fasi 52 A
Dati ambientali
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Shock and Vibration Withstand acc. to IEC 61373	Category 1, Class B
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP	02bdfc18-3f3c-4676-b07d-1ca17fee8440 Bulgaria (BG)
SCIP semplificato	0977de89-8ad8-4845-93a3-532ac3380f9e Polania (PL)
	15129761-15ec-4221-8fe2-f0582bf907b7 Francia (FR)
	18ed9541-ef74-43c4-920f-4ba7ffa4e4ee Finlandia (FI)
	1dc0dda7-7efa-4d32-b146-0c27d4b4addf Portogallo (PT)
	26b052dd-ce96-4476-ac00-0c77d7886137 Grecia (GR)
	316c0ff7-8f37-42c1-8ec1-80758fef5deb Italia (IT)
	3bb90088-1ad4-4ad6-a104-a8a299db3220 Repubblica Ceca (CZ)
	4b2a99b5-5663-4e30-9a62-ab6337901d3b Estonia (EE)
	5a0cd3a3-028d-4918-8564-7e671ed785b5 Croazia (HR)
	81788b1c-ef1c-4f07-98f2-4d3ce290d098 Spagna (ES)
	81858485-54e2-49c3-97f4-6a8083ade66c Svezia (SE)
	95cab338-e993-438e-ac4e-7f44fb599e33 Paesi Bassi (Olanda) (NL)
	b88e0181-868c-4558-8748-39b5f8616562 Norvegia (NO)
	be5642bd-6864-4671-b1d2-991d1206c88d Germania (DE)
	c94ee6bf-a9b9-490b-9d29-ed08b20c5b95 Danimarca (DK)
	d96193fc-8b5b-450a-863f-11c8e2933af6 Belgio (BE)
	e3b8c470-be1a-400e-91da-be9dd27b49de Ungheria (HU)
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato CCC	CCC_2018010304134049
Certificato CQC	CQC2018010304134049
	CQC2010010304402983
Declaration of Conformity - CCC	2020980304001624
	2020980304001225
Dichiarazione di conformità - CE	1SBD250803U1000
Declaration of Conformity - UKCA	1SBD250820U1000
Certificato EAC	EAC_RU C-FR ME77 B01010
Certificato GOST	GOST_POCCFRME77B07175
Certificato KC	KC_HW02032-21001B
Certificato UL	UL-US-L312527-291-50119991-3
	UL-CA-2305459-0
Informazioni imballo
Unità imballo livello 1	1 pezzo (i)
Larghezza imballo livello 1	140 mm
Profondità imballo livello 1	146 mm
Altezza imballo livello 1	96 mm
Peso lordo imballo livello 1	1.18 kg
EAN imballo livello 1	3471522245120
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4756 >> Capacitor magnet contactor
