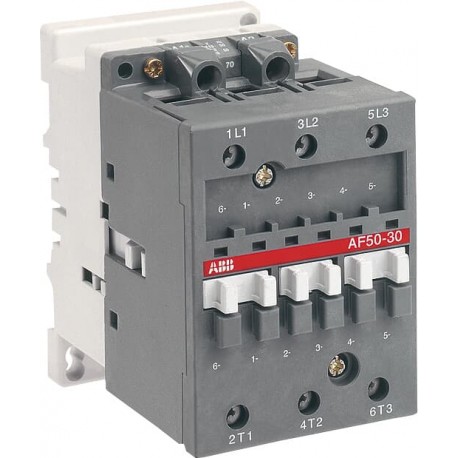

AF50-30-00 1SBL357001R7200 ABB Contattore AF50-30-00 20-60V DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AF50-30-00 1SBL357001R7200 ABB Contattore AF50-30-00 20-60V DC

AF50-30-00

1SBL357001R7200

ABB

Contattore AF50-30-00 20-60V DC

AF50-30-00 20-60V DC Contactor

Maggiori dettagli


Contattori e relè di sovraccarico > Contactors "A" FRCTLP

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SNC001003C0202
Istruzioni e manualiFPTC407734P0003
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto70 mm
Profondità prodotto108 mm
Altezza prodotto110 mm
Peso netto prodotto1.18 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli3P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamentoCircuito Principale 690 V
Frequenza nominale (f)Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 100 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 100 A
(690 V) 55 °C 85 A
(690 V) 70 °C 70 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 50 A
(440 V) 55 °C 45 A
(500 V) 55 °C 45 A
(690 V) 55 °C 35 A
(380 / 400 V) 55 °C 50 A
(220 / 230 / 240 V) 55 °C 53
Corrente nominale di funzionamento DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 100 A
(110 V) 2 Poles in Series, 55 °C 85 A
(110 V) 2 Poles in Series, 70 °C 70 A
(110 V) 3 Poles in Series, 40 °C 100 A
(110 V) 3 Poles in Series, 55 °C 85 A
(110 V) 3 Poles in Series, 70 °C 70 A
(220 V) 3 Poles in Series, 40 °C 100 A
(220 V) 3 Poles in Series, 55 °C 85 A
(220 V) 3 Poles in Series, 70 °C 70 A
(72 V) 1-Pole, 40 °C 100 A
(72 V) 1-Pole, 55 °C 85 A
(72 V) 1-Pole, 70 °C 70 A
(72 V) 2 Poles in Series, 40 °C 100 A
(72 V) 2 Poles in Series, 55 °C 85 A
(72 V) 2 Poles in Series, 70 °C 70 A
(72 V) 3 Poles in Series, 40 °C 100 A
(72 V) 3 Poles in Series, 55 °C 85 A
(72 V) 3 Poles in Series, 70 °C 70 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 100 A
(110 V) 2 Poles in Series, 55 °C 85 A
(110 V) 2 Poles in Series, 70 °C 70 A
(110 V) 3 Poles in Series, 40 °C 100 A
(110 V) 3 Poles in Series, 55 °C 85 A
(110 V) 3 Poles in Series, 70 °C 70 A
(220 V) 3 Poles in Series, 40 °C 100 A
(220 V) 3 Poles in Series, 55 °C 85 A
(220 V) 3 Poles in Series, 70 °C 70 A
(72 V) 1-Pole, 40 °C 100 A
(72 V) 1-Pole, 55 °C 85 A
(72 V) 1-Pole, 70 °C 70 A
(72 V) 2 Poles in Series, 40 °C 100 A
(72 V) 2 Poles in Series, 55 °C 85 A
(72 V) 2 Poles in Series, 70 °C 70 A
(72 V) 3 Poles in Series, 40 °C 100 A
(72 V) 3 Poles in Series, 55 °C 85 A
(72 V) 3 Poles in Series, 70 °C 70 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 80 A
(110 V) 2 Poles in Series, 55 °C 80 A
(110 V) 2 Poles in Series, 70 °C 70 A
(110 V) 3 Poles in Series, 40 °C 100 A
(110 V) 3 Poles in Series, 55 °C 85 A
(110 V) 3 Poles in Series, 70 °C 70 A
(220 V) 3 Poles in Series, 40 °C 50 A
(220 V) 3 Poles in Series, 55 °C 50 A
(220 V) 3 Poles in Series, 70 °C 50 A
(72 V) 1-Pole, 40 °C 50 A
(72 V) 1-Pole, 55 °C 50 A
(72 V) 1-Pole, 70 °C 50 A
(72 V) 2 Poles in Series, 40 °C 100 A
(72 V) 2 Poles in Series, 55 °C 85 A
(72 V) 2 Poles in Series, 70 °C 70 A
(72 V) 3 Poles in Series, 40 °C 100 A
(72 V) 3 Poles in Series, 55 °C 85 A
(72 V) 3 Poles in Series, 70 °C 70 A
Corrente nominale di funzionamento AC-3 (Pe)(415 V) 25 kW
(440 V) 25 kW
(500 V) 30 kW
(690 V) 30 kW
(380 / 400 V) 22 kW
(220 / 230 / 240 V) 15 kW
Corrente nominale di funzionamento AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 22 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 22 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 20 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 38 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 34 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 38 kvar
(440 V) 40 °C, 50 / 60 Hz 42 kvar
(440 V) 55 °C, 50 / 60 Hz 42 kvar
(440 V) 70 °C, 50 / 60 Hz 37 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 48 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 48 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 42 kvar
(690 V) 40 °C, 50 / 60 Hz 65 kvar
(690 V) 55 °C, 50 / 60 Hz 65 kvar
(690 V) 70 °C, 50 / 60 Hz 58.5 kvar
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie AC-3
Dispositivi di protezione da cortocircuitoFusibili Tipo gG 100 A
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 110 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-4-1 1000 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)8 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-2 / AC-4 150 cicli orari
AC-3 300 cicli orari
Massima frequenza di commutazione meccanica300 cicli orari
Tensione nominale circuito di controllo (Uc)Funzionamento in DCin CD 20 ... 60 V
Consumo bobinaRitenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 7 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 2.8 W
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 7 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 2.8 W
Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 210 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 210 V·A
Perdita di potenzaa Condizioni Operative Nominali per Polo 1.3 W
a Condizioni Operative Nominali AC-1 per Polo 5 W
a Condizioni Operative Nominali AC-3 per Polo 1.3 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 35 ... 115 ms
Between Coil De-energization and NO Contact Opening 30 ... 110 ms
Between Coil Energization and NO Contact Closing 30 ... 100 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montaggio con viti (non in dotazione)2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Cable End 6 ... 16 mm²
Rigid Cable 6 ... 25 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Cable End 0.75 ... 2.5 mm²
Rigid Cable 1 ... 4 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Connessione terminali (consegnati in posizione aperta) Poli principaliM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Taglia NEMA2
Continuous Current Rating NEMA45 A
Horsepower Rating NEMA(115 V AC) Single Phase 3 Hp
(200 V AC) Three Phase 10 Hp
(230 V AC) Single Phase 7-1/2 Hp
(230 V AC) Three Phase 15 Hp
(460 V AC) Three Phase 25 Hp
(575 V AC) Three Phase 25 Hp
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 80 A
Portata UL/CSA(120 V AC) Monofase 3 hp
(200 ... 208 V AC) Tre Fasi 15 hp
(220 ... 240 V AC) Tre Fasi 20 hp
(240 V AC) Monofase 7-1/2 hp
(440 ... 480 V AC) Tre Fasi 40 hp
(550 ... 600 V AC) Tre Fasi 50 hp
Amperaggio motore uso pieno carico(120 V AC) Monofase 34 A
(200 ... 208 V AC) Tre Fasi 48.3 A
(220 ... 240 V AC) Tre Fasi 54 A
(240 V AC) Monofase 40 A
(440 ... 480 V AC) Tre Fasi 52 A
(550 ... 600 V AC) Tre Fasi 52 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistenza climaticaacc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Closed, Shock Direction: B1 10 g
Open, Shock Direction: B1 5 g
Shock Direction: A 20 g
Shock Direction: B2 15 g
Shock Direction: C1 20 g
Shock Direction: C2 20 g
Shock and Vibration Withstand acc. to IEC 61373Category 1, Class B
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPac501c08-372b-4bd7-bb97-3f58ff6ccde4 Cina (CN)
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CBCB_CN45489
Certificato CCCCCC_2018010304134049
CCC_2010010304402983
Certificato CQCCQC2018010304134049
CQC2010010304402983
Certificato CSACSA_1033838_LR056745
Declaration of Conformity - CCC2020980304001624
2020980304001225
Dichiarazione di conformità - CE1SBD250803U1000
Declaration of Conformity - UKCA1SBD250820U1000
Certificato EACEAC_RU C-FR ME77 B01010
Certificato GOSTGOST_POCCFRME77B07175
Certificato KCKC_HW02032-21001B
Certificato RMRSRMRS_1802704280
Certificato ULUL_20120830-E312527-10-1
Scheda elenco ULUL_E312527
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1140 mm
Profondità imballo livello 1146 mm
Altezza imballo livello 196 mm
Peso lordo imballo livello 11.18 kg
EAN imballo livello 13471522114624
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
E-Number (Sweden)3228337

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
AF50-30-00 20-60V DC Contactor - ABB - AF50-30-00 - 1SBL357001R7200 99 Kbytes AF50-30-00 20-60V DC Contactor - ABB - AF50-30-00 - 1SBL357001R7200
AF50-30-00 1SBL357001R7200 ABB Contattore AF50-30-00 20-60V DC 84 Kbytes AF50-30-00 20-60V DC Contactor - ABB - AF50-30-00 - 1SBL357001R7200
