Visualizza ingrandito

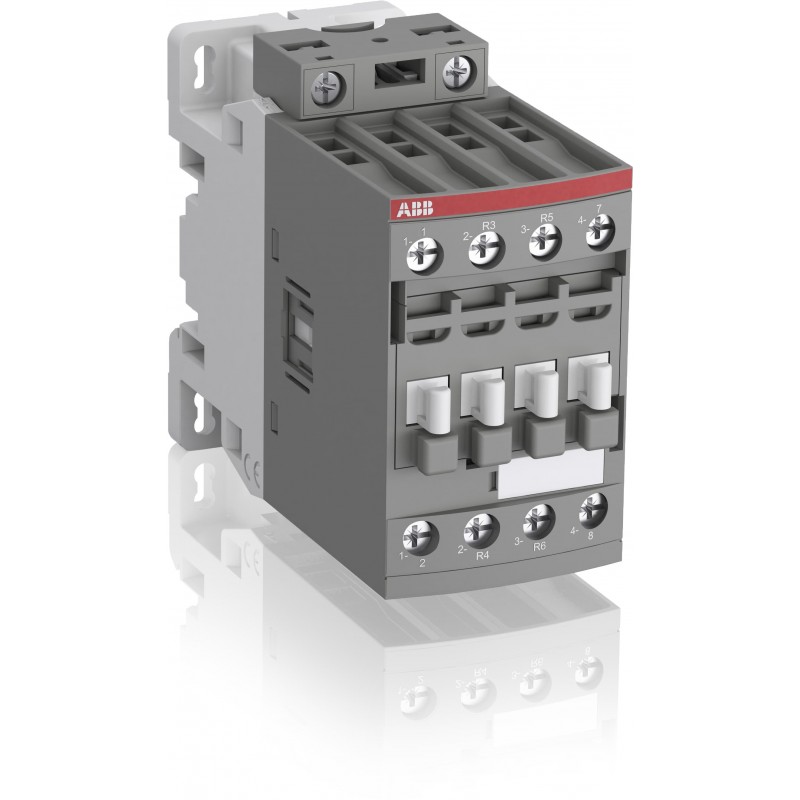

1SBL296501R2000 ABB AF38Z-22-00-20 12-20VDC contattore
1SBL296501R2000
ABB
AF38Z-22-00-20 12-20VDC contattore
AF38Z-22-00 CORD.4P BOB 12-20VDC
AF38Z-22-00-20 bob. 12...20 V c.c.
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Istruzioni e manuali | 1SBC101027M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 101 mm |
| Altezza prodotto | 86 mm |
| Peso netto prodotto | 0.4 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 2 |
| Numero di contatti principali NC | 2 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 |
| Tensione nominale di funzionamento | Circuito Principale 690 V |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 55 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 55 A |
| (690 V) 60 °C 45 A | |
| (690 V) 70 °C 37 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 21.2 A |
| (440 V) 60 °C 20 A | |
| (500 V) 60 °C 17.6 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 22 A | |
| (220 / 230 / 240 V) 60 °C 23.2 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (400 V) 11 kW |
| (415 V) 11 kW | |
| (440 V) 11 kW | |
| (500 V) 11 kW | |
| (690 V) 9 kW | |
| (220 / 230 / 240 V) 5.5 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 300 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 55 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 450 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A | |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-4-1 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | Funzionamento in DCin CD 12 ... 20 V |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Between Coil De-energization and NO Contact Opening 11 ... 95 ms | |
| Between Coil Energization and NC Contact Opening 38 ... 90 ms | |
| Between Coil Energization and NO Contact Closing 40 ... 95 ms | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Montaggio con viti (non in dotazione) | 2 x M4 screws placed diagonally |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 1.5 ... 16 mm² |
| Flexible with Insulated Ferrule 1/2x 1.5 ... 16 mm² | |
| Rigid Solid 1/2x 1.5 ... 4 mm² | |
| Rigid Stranded 1/2x 1.5 ... 16 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito di Controllo 10 mm |
| Circuito Principale 12 mm | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 | |
| Tipo di morsetto | Screw Terminals |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Potenza nominale di impiego UL/CSA | (600 V AC) 55 A |
| Sezioni dei cavi circuito principale UL/CSA | Rigid Solid 1/2x 16-10 AWG |
| Rigid Stranded 1/2x 16-6 AWG | |
| Sezioni dei cavi circuito di controllo UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Coppia di serraggio UL/CSA | Control Circuit 11 in·lb |
| Circuito Principale 22 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | Categoria B secondo IEC 60947-1 Allegato Q |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | Closed, Shock Direction: A 30 g |
| Closed, Shock Direction: B1 25 g | |
| Closed, Shock Direction: B2 15 g | |
| Closed, Shock Direction: C1 25 g | |
| Closed, Shock Direction: C2 25 g | |
| Open, Shock Direction: A 25 g | |
| Open, Shock Direction: B1 5 g | |
| Open, Shock Direction: B2 10 g | |
| Open, Shock Direction: C1 20 g | |
| Open, Shock Direction: C2 20 g | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2011/65/CE |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Circular Value | |
| End of Life Instructions | 1SBC101080M6801 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 1SBD250584E4000 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | ABS_20-2060694-PDA |
| Certificato CB | SE-113783 |
| Certificato CCC | CCC_2010010304445623 |
| Certificato CQC | CQC2010010304445623 |
| CQC2020010304294316 | |
| Declaration of Conformity - CCC | 2020980304001254 |
| 2020980304001052 | |
| Dichiarazione di conformità - CE | 1SBD250001U1000 |
| Declaration of Conformity - UKCA | 1SBD250032U1000 |
| Certificato DNV | DNV_TAE00001AF-4 |
| Certificato EAC | EAC_RU_FRME77B03447 |
| Certificato GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificato KC | KC_HW02016-15002C |
| Certificato LR | LRS_LR23403517TA-02 |
| Certificato RINA | RINA_ELE084013XG |
| Certificato RMRS | RMRS_1802705280 |
| Certificato UL | UL-US-L319322-13-72119002-5 |
| UL-CA-L319322-43-72119002-6 | |
| Scheda elenco UL | UL_E319322 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 87 mm |
| Profondità imballo livello 1 | 103 mm |
| Altezza imballo livello 1 | 47 mm |
| Peso lordo imballo livello 1 | 0.4 kg |
| EAN imballo livello 1 | 3471523116900 |
| Unità imballo livello 2 | box 18 pezzo (i) |
| Larghezza imballo livello 2 | 250 mm |
| Profondità imballo livello 2 | 300 mm |
| Altezza imballo livello 2 | 315 mm |
| Peso lordo imballo livello 2 | 14.4 kg |
| Unità imballo livello 3 | 864 pezzo (i) |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 4 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 5 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 6 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4758 >> Iec Contactors |
| E-Number (Finland) | 3705856 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale DC (EF003980) | 12 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 55 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 22 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 11 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 2 |
| numero di contatti di chiusura, contatti principali (EF001374) | 2 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| AF38Z-22-00-20 12-20VDC Contactor - ABB - AF38Z-22-00-20 - 1SBL296501R2000 | 99 Kbytes |
|
| AF38Z-22-00-20 1SBL296501R2000 ABB AF38Z-22-00-20 12-20VDC contattore | 70 Kbytes |
|
