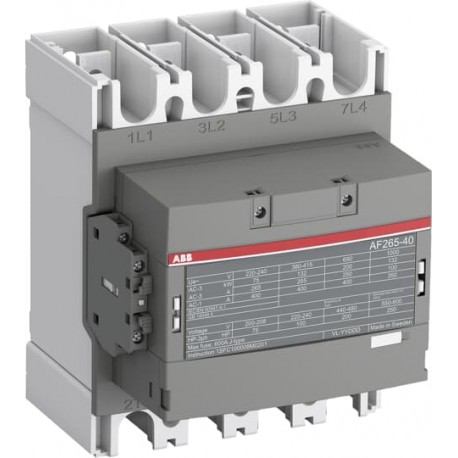

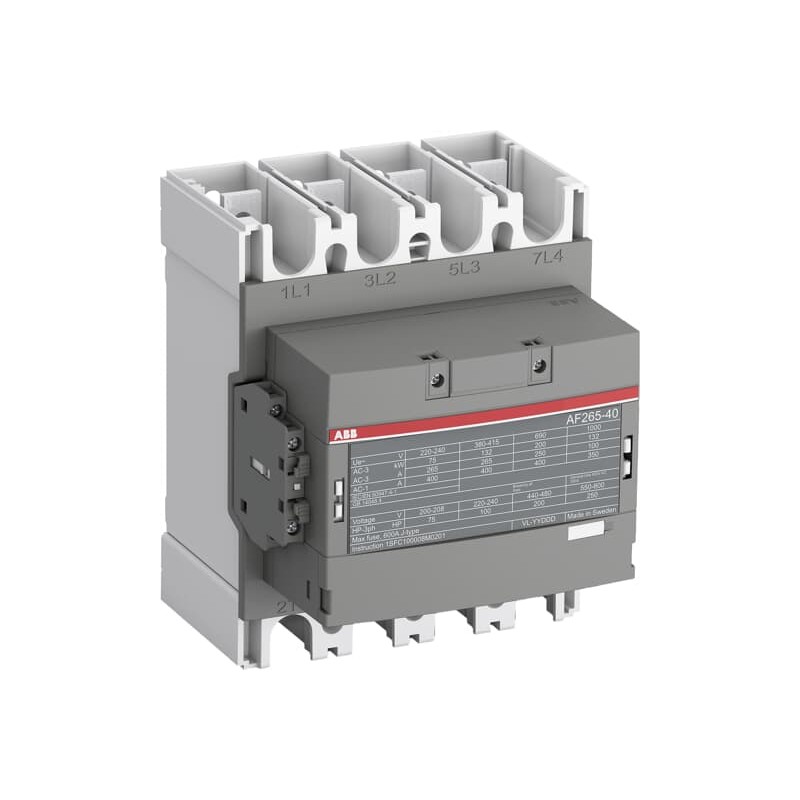

1SFL547102R1111 ABB AF265-40-11-11 contattore
1SFL547102R1111
ABB
AF265-40-11-11 contattore
AF265-40-11-11 CONT 4P. BOB.24-60VAC/DC
AF265-40-11-11 bob. 24...60 V c.a. / 20…60 V c.c.
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico > AF contactors 100A to 370A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC175202_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Scheda tecnica (parte 2) | 1SAC200017M0002 |
| Istruzioni e manuali | 1SFC100008M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 184.4 mm |
| Profondità prodotto | 180 mm |
| Altezza prodotto | 225 mm |
| Peso netto prodotto | 5.7 kg |
| Diagramma dimensionale | 1SFB535001G1123 |
| Dati tecnici | |
| Numero di contatti principali NA | 4 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 4P |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Frequenza nominale (f) | Circuito Principale 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 400 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (1000 V) 40 °C 350 A |
| (1000 V) 60 °C 300 A | |
| (1000 V) 70 °C 240 A | |
| (690 V) 40 °C 400 A | |
| (690 V) 60 °C 350 A | |
| (690 V) 70 °C 290 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 55 °C 265 A |
| (440 V) 55 °C 265 A | |
| (500 V) 55 °C 250 A | |
| (690 V) 55 °C 250 A | |
| (380 / 400 V) 55 °C 265 A | |
| (220 / 230 / 240 V) 55 °C 265 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (415 V) 132 kW |
| (440 V) 160 kW | |
| (380 / 400 V) 132 kW | |
| (220 / 230 / 240 V) 75 kW | |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie AC-3 |
| Rated Breaking Capacity AC-3e | 8.5 x Ie AC-3e |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie AC-3 |
| Rated Making Capacity AC-3e | 12 x Ie AC-3e |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 630 A |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 400 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1224 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 2650 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 2120 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 865 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3800 A |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 8 kV |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-3 300 cicli orari | |
| Durata meccanica | 5 milione |
| Massima frequenza di commutazione meccanica | 300 cicli orari |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 24 ... 60 V |
| 60 Hz 24 ... 60 V | |
| Funzionamento in DCin CD 20 ... 60 V | |
| Consumo bobina | Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 8.5 V·A |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 8.5 V·A | |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 3 V·A | |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 3 W | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 475 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 475 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo DC 400 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo DC 400 W | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 32 W |
| Tempo di manovra | Between Coil De-energization and NO Contact Opening 45 ... 80 ms |
| Between Coil Energization and NO Contact Closing 30 ... 60 ms | |
| Sezioni dei cavi-circuito principale | Flessibile 2 x 70 ... 185 mm² |
| Rigid Al-Cable 1 x 185 ... 240 mm² | |
| Rigid Cu-Cable 2 x 70 ... 185 mm² | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Flessibile 2x0.75 ... 2.5 mm² | |
| Solid 2 x 1 ... 4 mm² | |
| Stranded 2 x 1 .... 4 mm² | |
| Capacità di connessione | Flessibile 2 x 70 ... 185 mm² |
| Rigid Cu-Cable 2 x 70 ... 185 mm² | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP40 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 | |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 | |
| Coppia di serraggio | Cable Lug 9 N·m |
| Circuito Principale 22 ... 43 N·m | |
| Tipo di morsetto | Main Circuit: Bars |
| Nome prodotto | Contattori oltre 100A |
| Reparto tecnico UL/CSA | |
| Taglia NEMA | 5 |
| Horsepower Rating NEMA | (200 V AC) Three Phase 75 Hp |
| (230 V AC) Three Phase 100 Hp | |
| (460 V AC) Three Phase 200 Hp | |
| (575 V AC) Three Phase 200 Hp | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Potenza nominale di impiego UL/CSA | (1000 V AC) 350 A |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 40 Hp |
| (200 V AC) Tre Fasi 75 hp | |
| (208 V AC) Tre Fasi 75 hp | |
| (220 ... 240 V AC) Tre Fasi 40 Hp | |
| (220 ... 240 V AC) Tre Fasi 100 hp | |
| (440 ... 480 V AC) Tre Fasi 100 Hp | |
| (440 ... 480 V AC) Tre Fasi 200 hp | |
| (550 ... 600 V AC) Tre Fasi 125 Hp | |
| (550 ... 600 V AC) Tre Fasi 250 hp | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C | |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -40 ... 70 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility |
| End Of Life Disassembling Instructions | 1SFC100112M0002 |
| Dichiarazione prodotto ambientale - EPD | 1SFC100104D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 76.3 % |
| Sustainable Material Content in Product (wt. %) | Recycled Metal - 33 % |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – UL | 9AKK108468A6695 |
| Certificato ABS | 14-LD1092198-PDA |
| Certificato BV | BV_36353_A0BV |
| Certificato CB | SEMKO_SE-73326 |
| Certificato CQC | CQC2014010304676670 |
| Declaration of Conformity - CCC | 2020980304001305 |
| Dichiarazione di conformità - CE | 2CMT2015-005439 |
| Declaration of Conformity - UKCA | 2CMT2020-006118 |
| Certificato EAC | 9AKK107046A8618 |
| Certificato KC | 9AKK107046A9908 |
| Certificato LR | LR_14_70011(E1) |
| Certificato PRS | TE_2092_880423_16 |
| Certificato RINA | ELE060313XG_002 |
| Certificato RMRS | 9AKK107045A6978 |
| Certificato UL | 20140910-E73397 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 212 mm |
| Profondità imballo livello 1 | 262 mm |
| Altezza imballo livello 1 | 212 mm |
| Peso lordo imballo livello 1 | 6.4 kg |
| EAN imballo livello 1 | 7320500505502 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4758 >> Iec Contactors |
| E-Number (Finland) | 3707220 |
| E-Number (Norway) | 4117786 |
| E-Number (Sweden) | 3210338 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 24 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 24 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 20 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 400 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 265 A |
| potenza d'esercizio nominale NEMA (EF011960) | 74.5700 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| tipo di collegamento circuito elettrico principale (EF006819) | collegamento su guida |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| AF265-40-11-11 Contactor - ABB - AF265-40-11-11 - 1SFL547102R1111 | 94 Kbytes |
|
| AF265-40-11-11 1SFL547102R1111 ABB AF265-40-11-11 contattore | 79 Kbytes |
|
